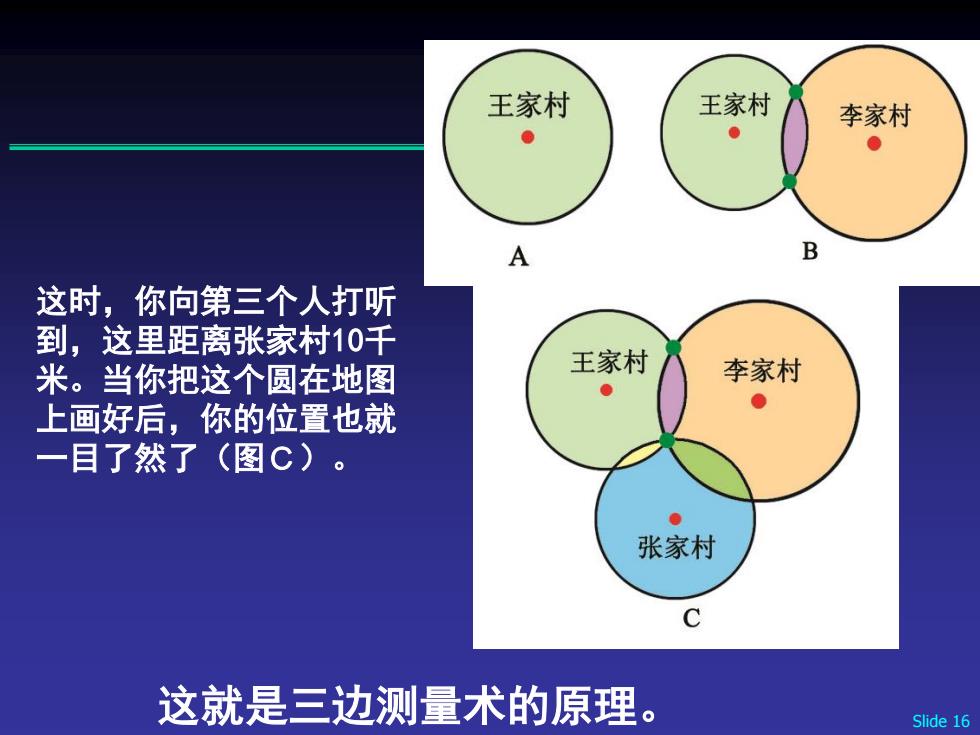

王家村王家村李家村BA这时，你向第三个人打听到，这里距离张家村10千王家村李家村米。当你把这个圆在地图上画好后，你的位置也就一自了然了（图C）。张家村C这就是三边测量术的原理Slide16
Slide 16 这时，你向第三个人打听 到，这里距离张家村10千 米。当你把这个圆在地图 上画好后，你的位置也就 一目了然了（图Ｃ）。 这就是三边测量术的原理

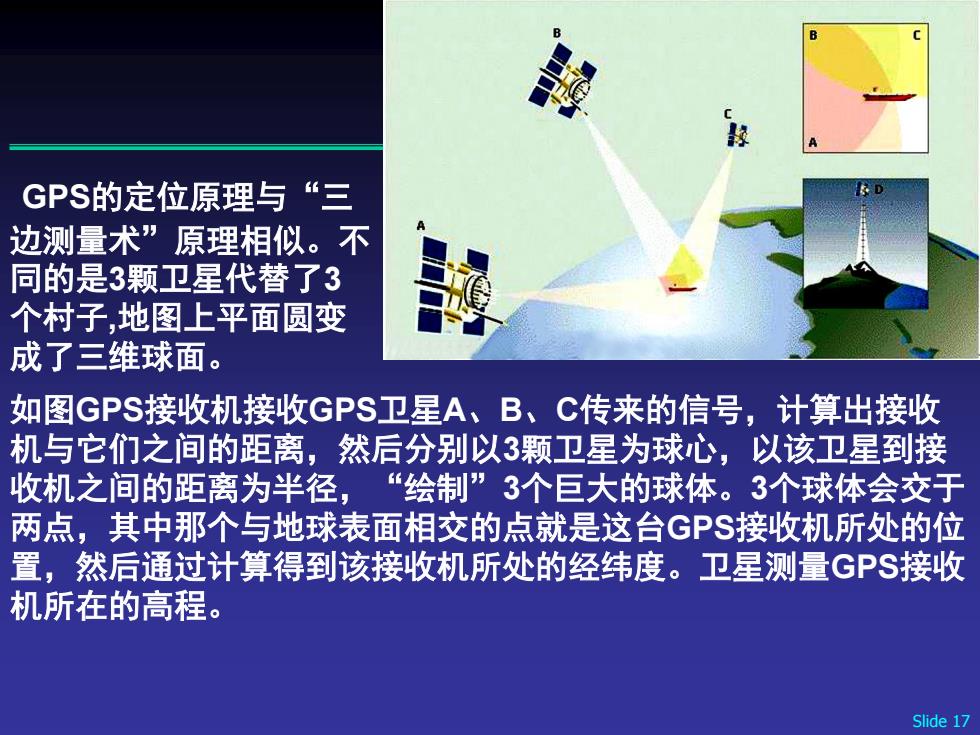

GPS的定位原理与“三边测量术”原理相似。不同的是3颗卫星代替了3个村子，地图上平面圆变成了三维球面。如图GPS接收机接收GPS卫星A、B、C传来的信号，计算出接收机与它们之间的距离，然后分别以3颗卫星为球心，以该卫星到接收机之间的距离为半径，“绘制”3个巨大的球体。3个球体会交于两点，其中那个与地球表面相交的点就是这台GPS接收机所处的位置，然后通过计算得到该接收机所处的经纬度。卫星测量GPS接收机所在的高程。Slide17
Slide 17 GPS的定位原理与“三 边测量术”原理相似。不 同的是3颗卫星代替了3 个村子,地图上平面圆变 成了三维球面。 如图GPS接收机接收GPS卫星A、B、C传来的信号，计算出接收 机与它们之间的距离，然后分别以3颗卫星为球心，以该卫星到接 收机之间的距离为半径，“绘制”3个巨大的球体。3个球体会交于 两点，其中那个与地球表面相交的点就是这台GPS接收机所处的位 置，然后通过计算得到该接收机所处的经纬度。卫星测量GPS接收 机所在的高程

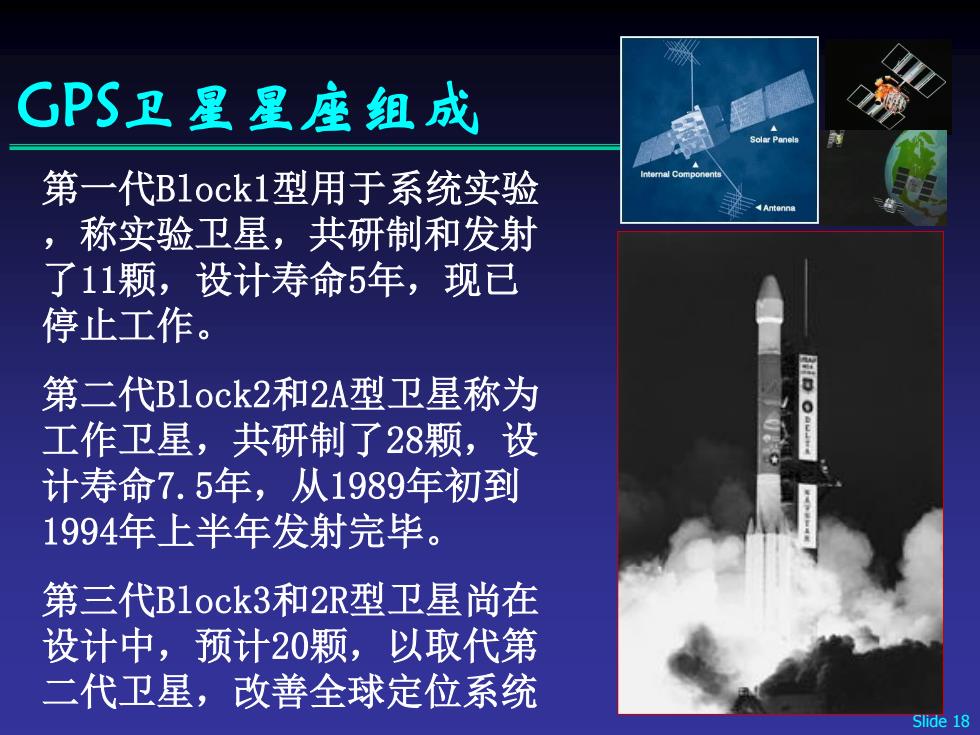

GPS卫星星座组成Solar PanelsInternal Compon第一代Block1型用于系统实验4Antenna，称实验卫星，共研制和发射了11颗，设计寿命5年，现已停止工作。DOAudn第二代Block2和2A型卫星称为工作卫星，共研制了28颗，设计寿命7.5年，从1989年初到1994年上半年发射完毕。第三代B1ock3和2R型卫星尚在设计中，预计20颗，以取代第二代卫星，改善全球定位系统Slide18
Slide 18 第一代Block1型用于系统实验 ，称实验卫星，共研制和发射 了11颗，设计寿命5年，现已 停止工作。 第二代Block2 和 2 A型卫星称为 工作卫星，共研制了28颗，设 计寿命7.5年，从1989年初到 1994年上半年发射完毕。 第三代Block3 和 2 R型卫星尚在 设计中，预计20颗，以取代第 二代卫星，改善全球定位系统 。 GPS卫星星座组成

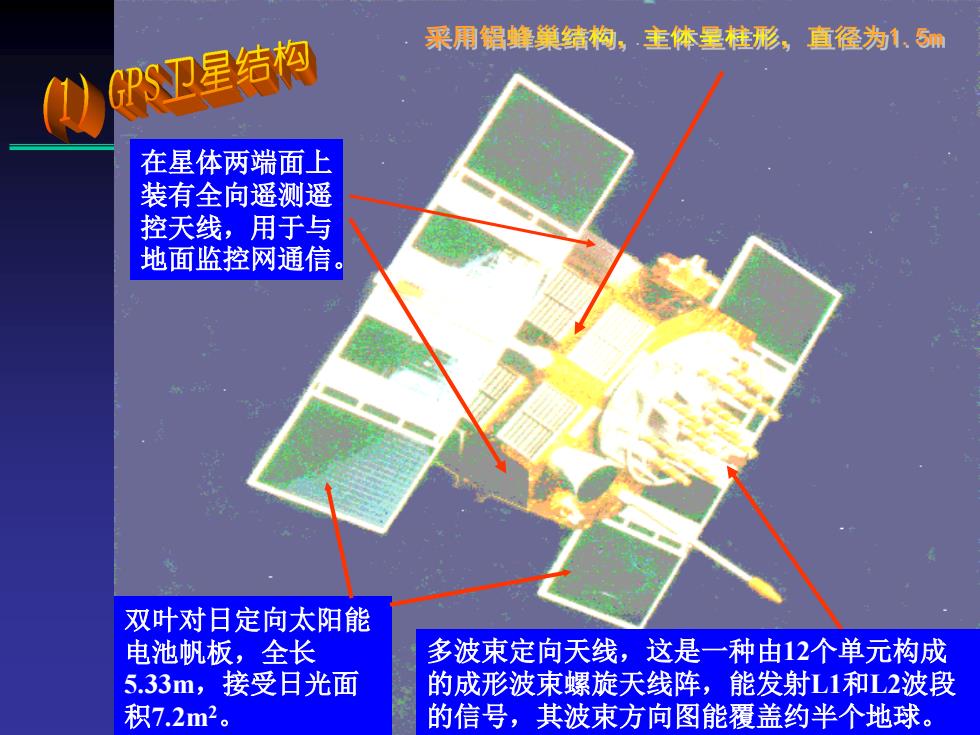

采用铝蜂巢结构，主体呈桂形，直径为1.5mGPS卫星结构在星体两端面上装有全向遥测遥控天线，用于与地面监控网通信双叶对日定向太阳能多波束定向天线，这是一种由12个单元构成电池帆板，全长5.33m，接受日光面的成形波束螺旋天线阵，能发射L1和L2波段积7.2m2。的信号，其波束方向图能覆盖约半个地球
Slide 19 GPS卫星结构 双叶对日定向太阳能 电池帆板，全长 5.33m，接受日光面 积7.2m2 。 多波束定向天线，这是一种由12个单元构成 的成形波束螺旋天线阵，能发射L1和L2波段 的信号，其波束方向图能覆盖约半个地球。 在星体两端面上 装有全向遥测遥 控天线，用于与 地面监控网通信

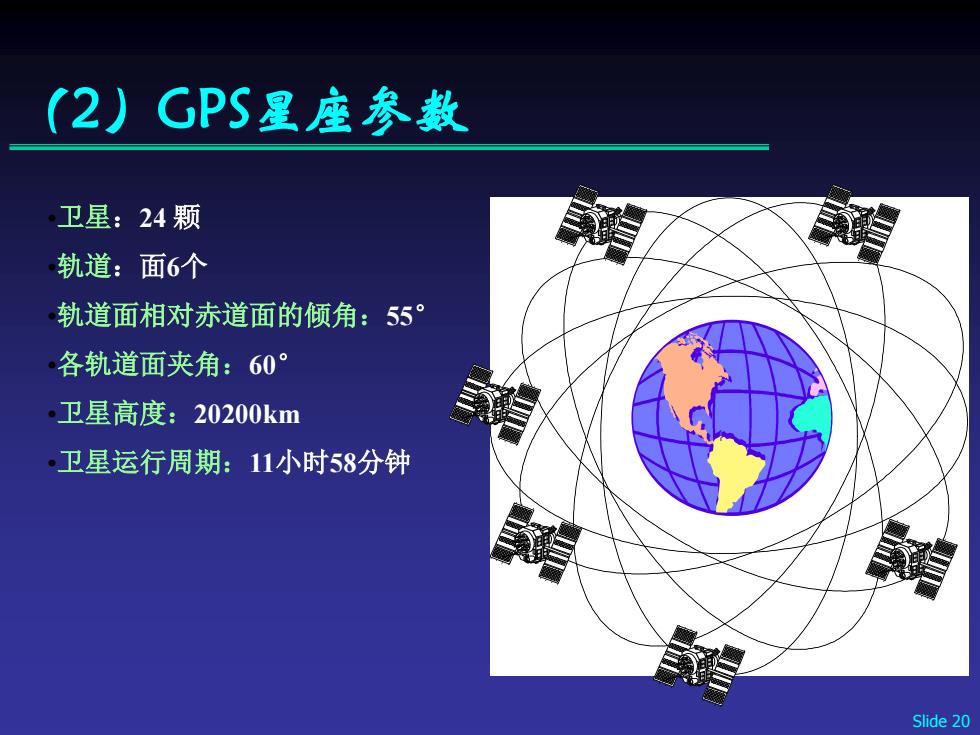

（2）GPS星座参数卫星：24颗轨道：面6个轨道面相对赤道面的倾角：55°各轨道面夹角：60°卫星高度：20200km卫星运行周期：11小时58分钟Slide20
Slide 20 （2）GPS星座参数 •卫星：24 颗 •轨道：面6个 •轨道面相对赤道面的倾角：55° •各轨道面夹角：60° •卫星高度：20200km •卫星运行周期：11小时58分钟
