1.理想运放工作在线性区的特点 汉 u, 十 UoM Mi OM tomx ≈Ec 例：若Uow=12V,A。=106, 则u<12V时，运放 线性放大区 处于线性区。 A越大，运放的线性范围越小，必须在输出与输入之 间加负反馈才能使其扩大输入信号的线性范围。 HOME BACK NEXT
ui uo +UOM -UOM Ad越大，运放的线性范围越小，必须在输出与输入之 间加负反馈才能使其扩大输入信号的线性范围。 ui uo _+ + Ad UOM uomax EC 例：若UOM=12V，Ao =10 6， 则|ui|<12V时，运放 处于线性区。 线性放大区 1. 理想运放工作在线性区的特点

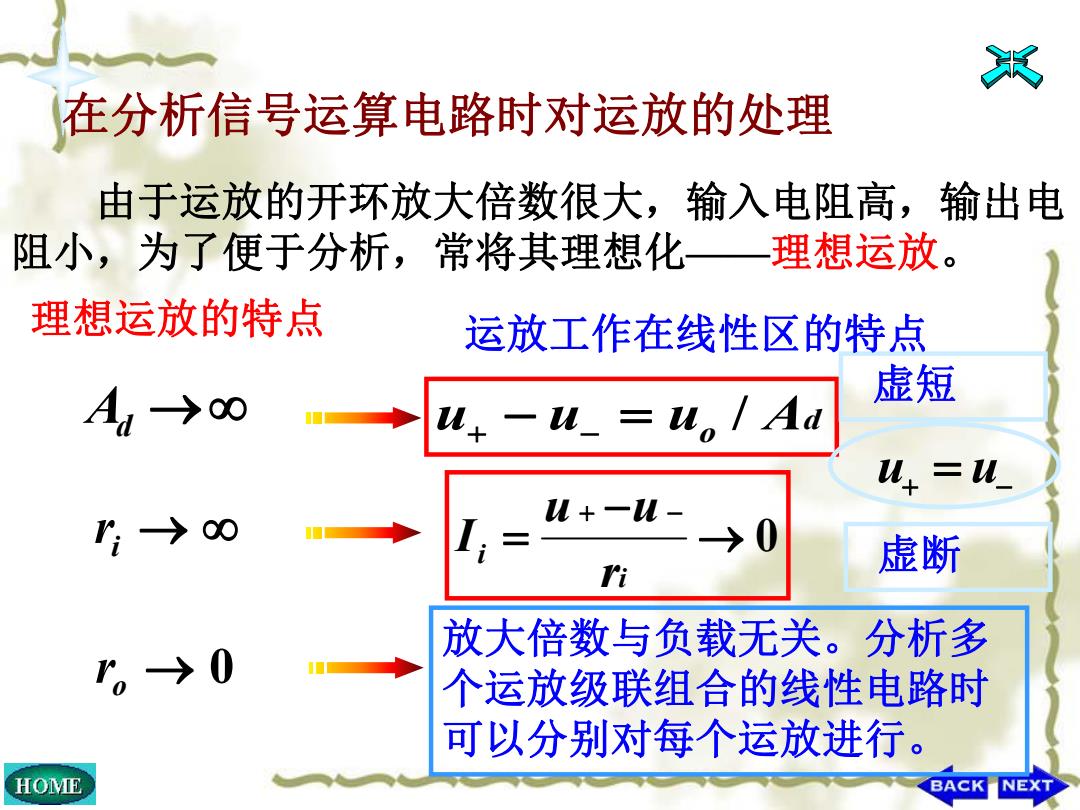

汉 在分析信号运算电路时对运放的处理 由于运放的开环放大倍数很大，输入电阻高，输出电 阻小，为了便于分析，常将其理想化—理想运放。 理想运放的特点 运放工作在线性区的特点 虚短 A→0∞ _=u/Ad → 00 +-W- →0 i 虚断 放大倍数与负载无关。分析多 个运放级联组合的线性电路时 可以分别对每个运放进行。 HOME BACK NEXT
由于运放的开环放大倍数很大，输入电阻高，输出电 阻小，为了便于分析，常将其理想化——理想运放。 理想运放的特点 Ad ri ro 0 d u u uo / A 虚短 u u 0 i i r u u I 放大倍数与负载无关。分析多 个运放级联组合的线性电路时 可以分别对每个运放进行。 运放工作在线性区的特点 在分析信号运算电路时对运放的处理 虚断

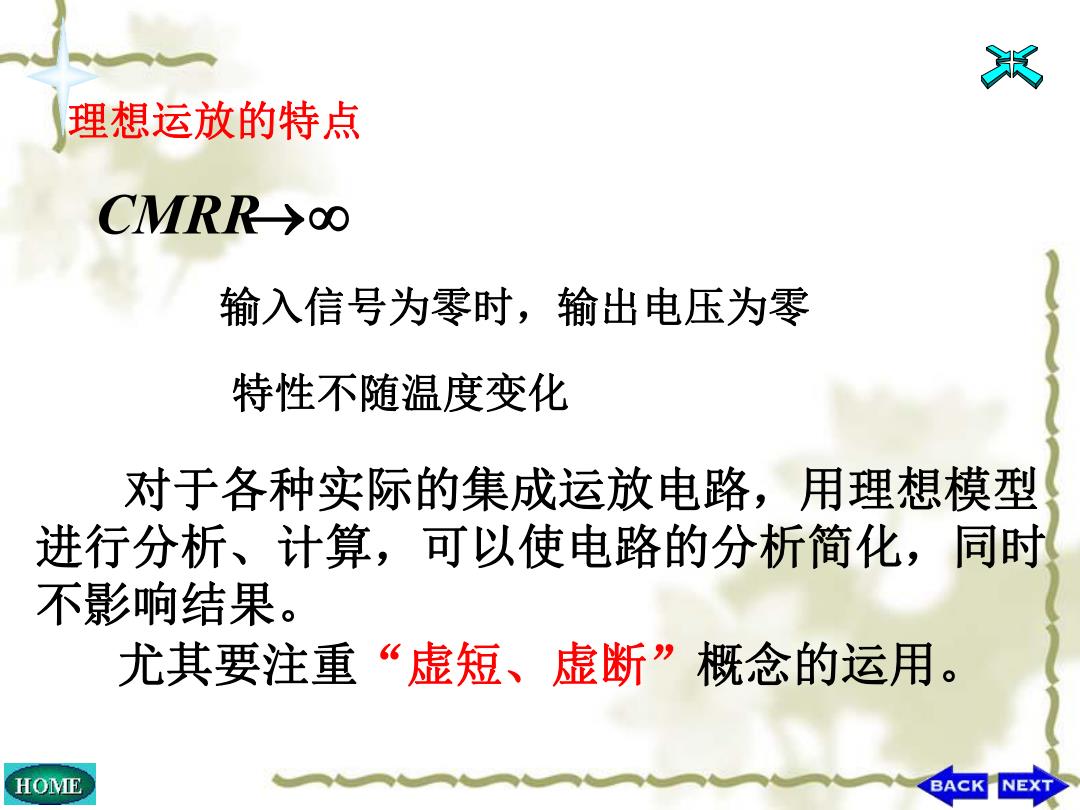

汉 理想运放的特点 CMRR>OO 输入信号为零时，输出电压为零 特性不随温度变化 对于各种实际的集成运放电路，用理想模型 进行分析、计算，可以使电路的分析简化，同时 不影响结果。 尤其要注重“虚短、虚断”概念的运用。 HOME BACK NEXT
理想运放的特点 CMRR 输入信号为零时，输出电压为零 特性不随温度变化 对于各种实际的集成运放电路，用理想模型 进行分析、计算，可以使电路的分析简化，同时 不影响结果。 尤其要注重“虚短、虚断”概念的运用

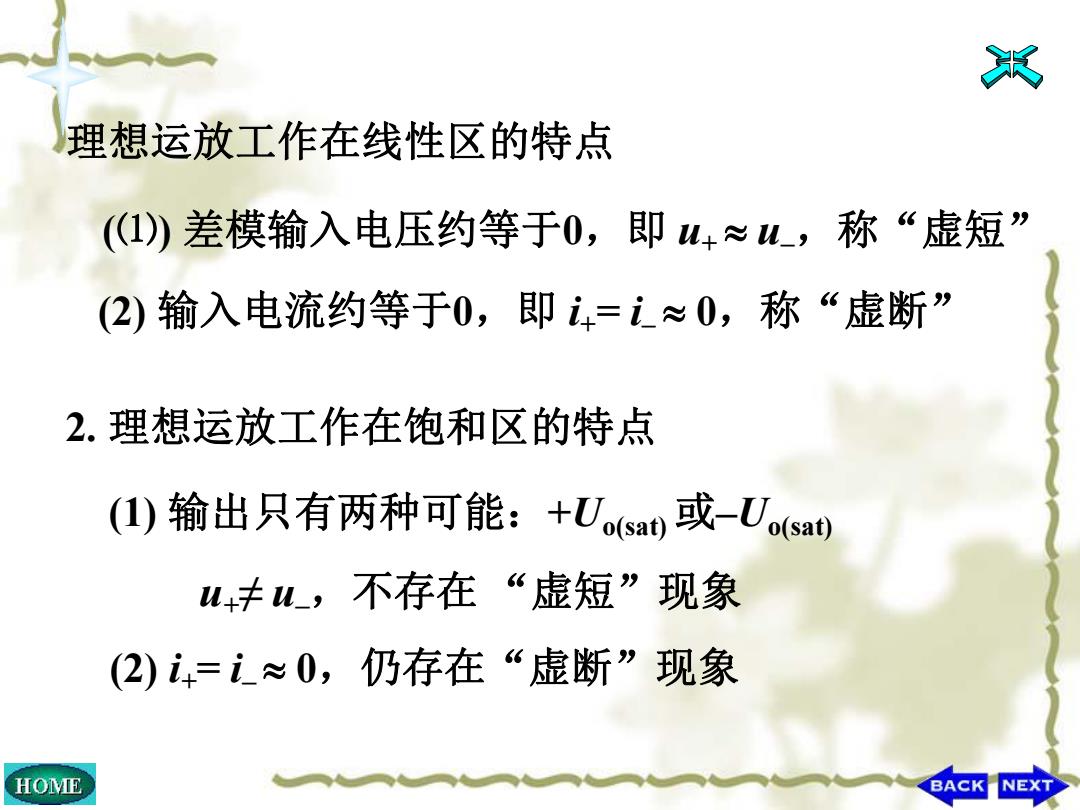

汉 理想运放工作在线性区的特点 (I)差模输入电压约等于0，即u+≈u,称“虚短” (2)输入电流约等于0，即i4=i≈0，称“虚断” 2.理想运放工作在饱和区的特点 ()输出只有两种可能：+Usa0或-Usat u≠W,不存在“虚短”现象 (2)i4=i≈0，仍存在“虚断”现象 HOME BACK NEXT
理想运放工作在线性区的特点 2. 理想运放工作在饱和区的特点 (1) 输出只有两种可能：+Uo(sat)或–Uo(sat) (2) i+ = i– 0，仍存在“虚断”现象 u+≠ u–，不存在 “虚短”现象 (⑴) 差模输入电压约等于0，即 u+ u–，称“虚短” (2) 输入电流约等于0，即 i+ = i– 0，称“虚断

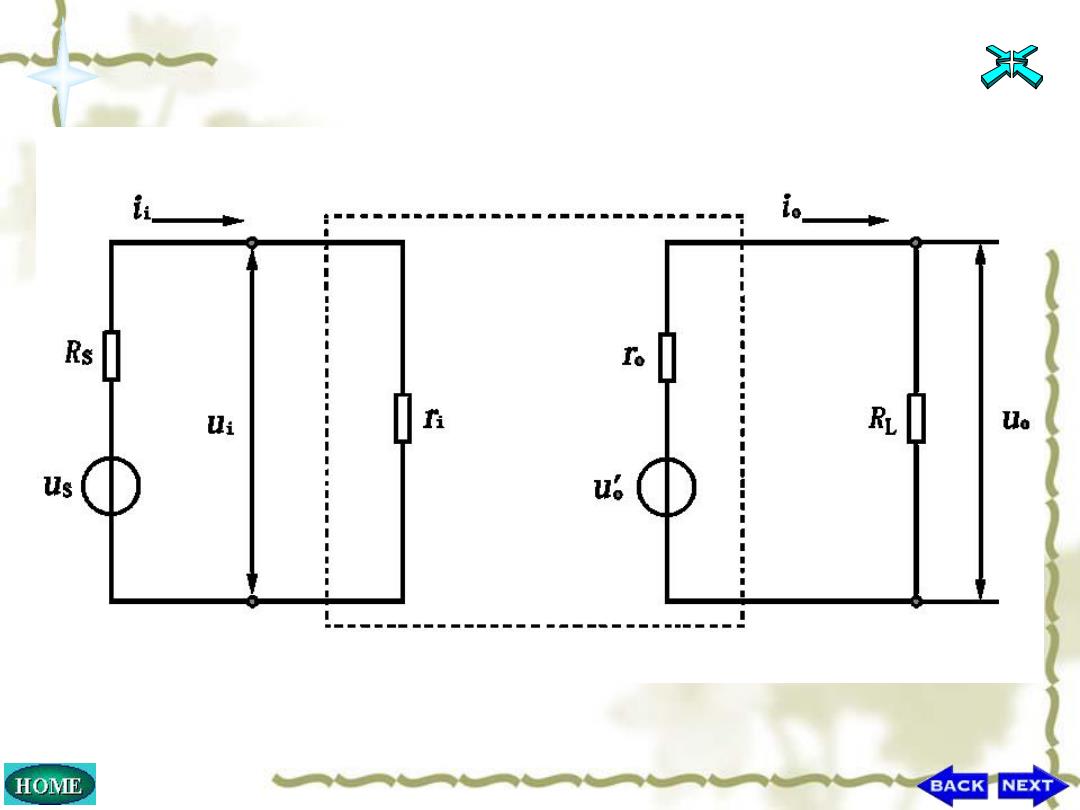

汉 Rs o Ui h Ry Uo Us g HOME BACK NEXT
