对外经济贸易大学：《管理信息系统》课程教学资源（课件讲稿，理论部分）第八章 管理信息系统的开发（系统设计）

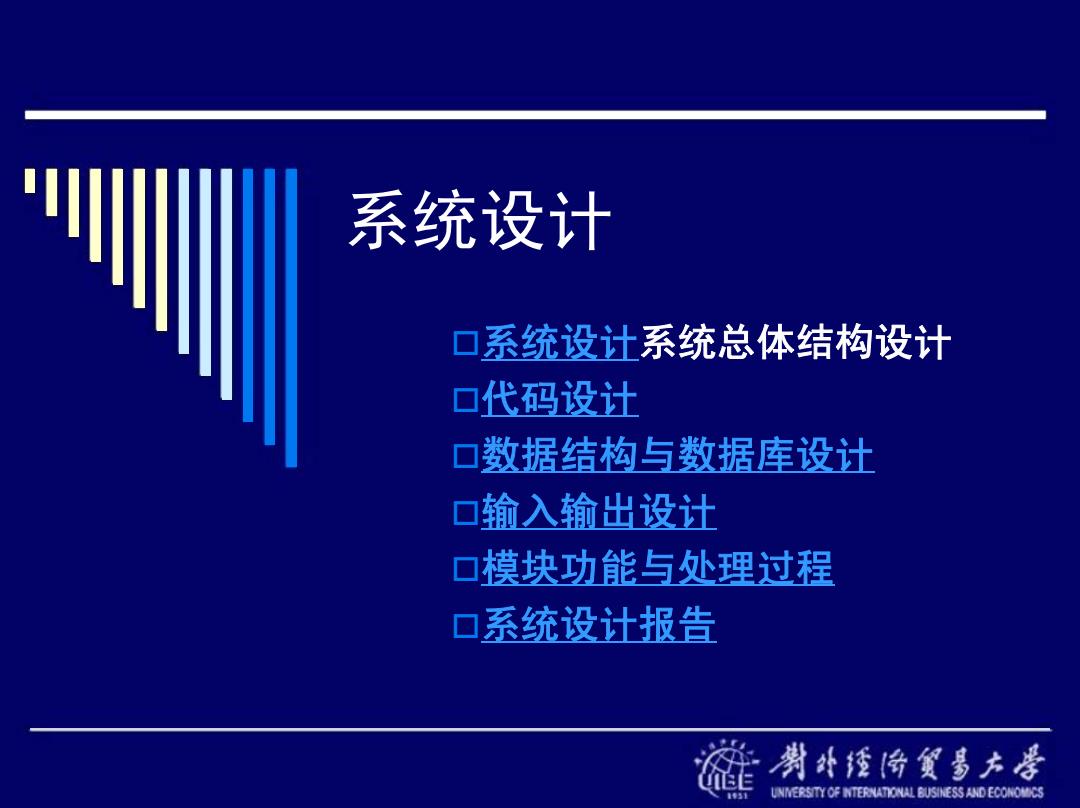

系统设计 口系统设计系统总体结构设计 口代码设计 口数据结构与数据库设计 口输入输出设计 口模块功能与处理过程 口系统设计报告 费处授份氨易方兽 130 UNNERSITY OF NTERNATIONAL BUSINESS AND ECONOMCS

系统设计 †系统设计系统总体结构设计 †代码设计 †数据结构与数据库设计 †输入输出设计 †模块功能与处理过程 †系统设计报告

系统设计 口在系统分析报告的基础上，进行新系统的 设计，“怎么做” 口内容 总体结构设计：系统功能的实现 物理模型设计：系统的实施方案 口目标：设计出一个易于理解、维护和扩充 的系统 口方法： 自顶向下的结构化设计 原型法 剁处授份氨多方号 UNNERSITY OF NTERNATIONAL BUSINESS AND ECONOMCS

系统设计 † 在系统分析报告的基础上，进行新系统的 设计，“怎么做” † 内容 „ 总体结构设计：系统功能的实现 „ 物理模型设计：系统的实施方案 † 目标：设计出一个易于理解、维护和扩充 的系统 † 方法： „ 自顶向下的结构化设计 „ 原型法

1、系统总体结构设计 口将系统划分成模块； 口决定每个模块的功能 口决定模块的调用关系 口决定模块的界面，即模块间信息的传递 费处授份氨易方兽 1门 UNNERSITY OF NTERNATIONAL BUSINESS AND ECONOMCS

1、系统总体结构设计 † 将系统划分成模块； † 决定每个模块的功能 † 决定模块的调用关系 † 决定模块的界面，即模块间信息的传递

系统划分方法 口按业务处理的功能划分 口按业务处理的顺序划分 口根据系统分析的结果划分 费处授份氨易方号 1门 UNNERSITY OF NTERNATIONAL BUSINESS AND ECONOMCS

系统划分方法 † 按业务处理的功能划分 † 按业务处理的顺序划分 † 根据系统分析的结果划分

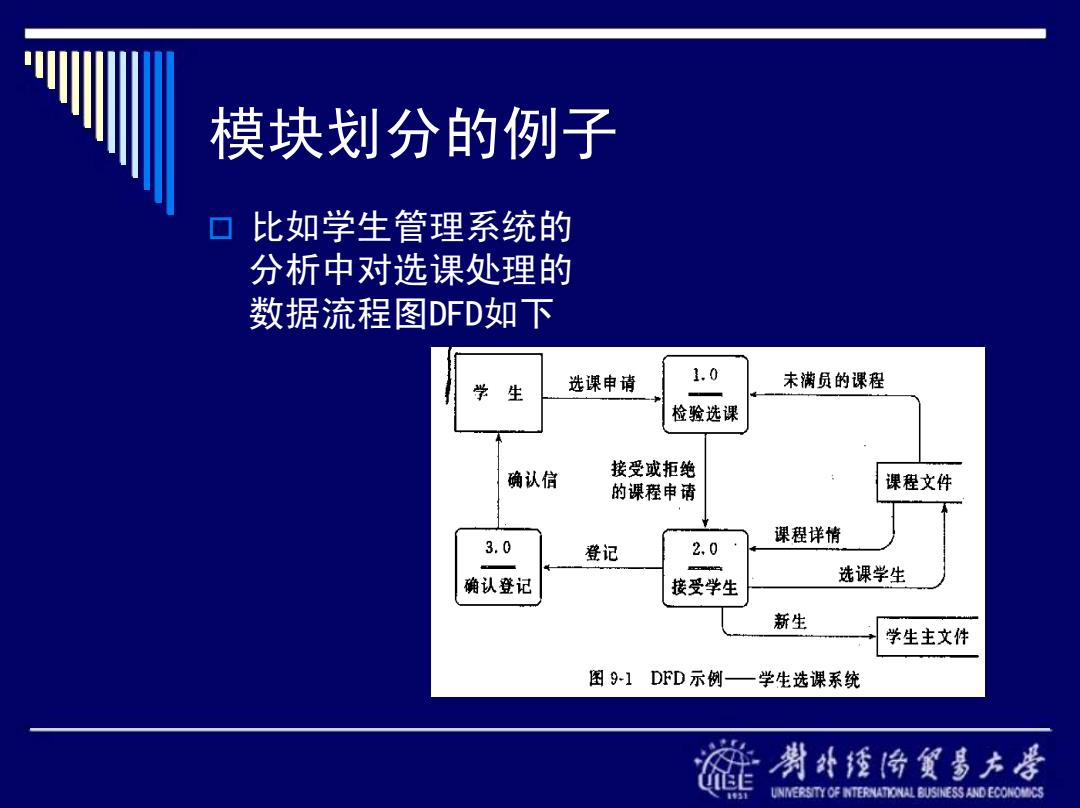

模块划分的例子 比如学生管理系统的 分析中对选课处理的 数据流程图DFD如下 选课申请 1.0 学生 未满员的课程 检验选课 确认信 接受或拒绝 的课程申请 课程文件 课程详情 3.0 登记 2.0 确认登记 接受学生 选课学生 新生 学生主文件 图9】DFD示例一学生选课系统 刿处授份氨多方景 UNNERSTY OF NTERNATIONAL BUSINESS AND ECONOMCS

模块划分的例子 † 比如学生管理系统的 分析中对选课处理的 数据流程图DFD如下
