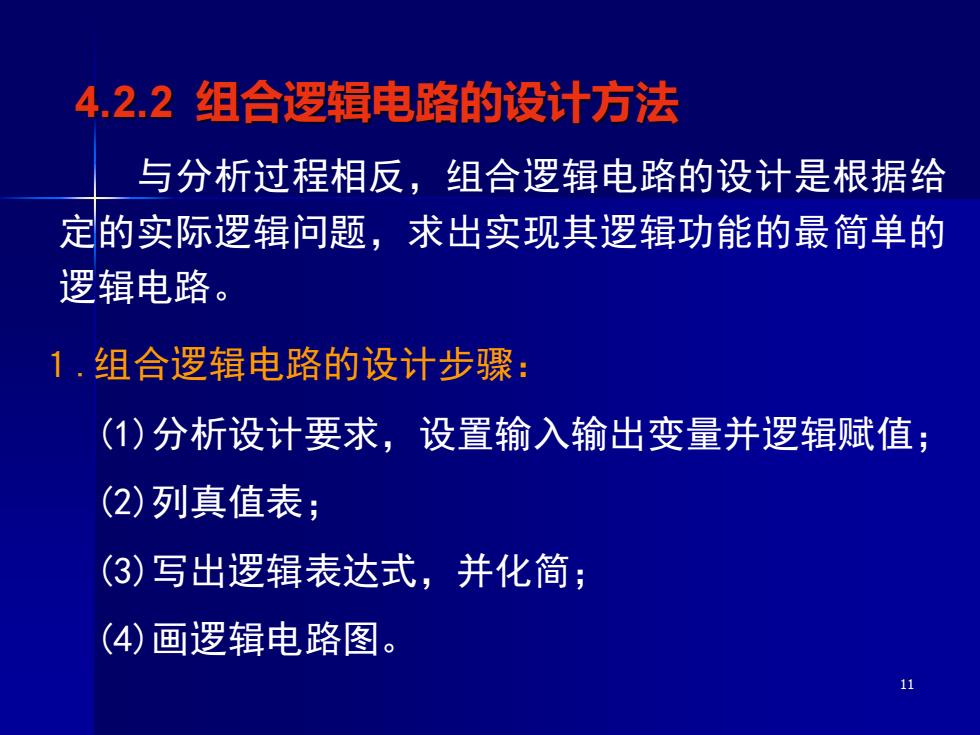

4.2.2组合逻辑电路的设计方法 与分析过程相反，组合逻辑电路的设计是根据给 定的实际逻辑问题，求出实现其逻辑功能的最简单的 逻辑电路。 1.组合逻辑电路的设计步骤： (1)分析设计要求，设置输入输出变量并逻辑赋值； (2)列真值表； (3)写出逻辑表达式，并化简； (4)画逻辑电路图
11 4.2.2 组合逻辑电路的设计方法 １.组合逻辑电路的设计步骤： (1)分析设计要求，设置输入输出变量并逻辑赋值； (2)列真值表； (3)写出逻辑表达式，并化简； (4)画逻辑电路图。 与分析过程相反，组合逻辑电路的设计是根据给 定的实际逻辑问题，求出实现其逻辑功能的最简单的 逻辑电路

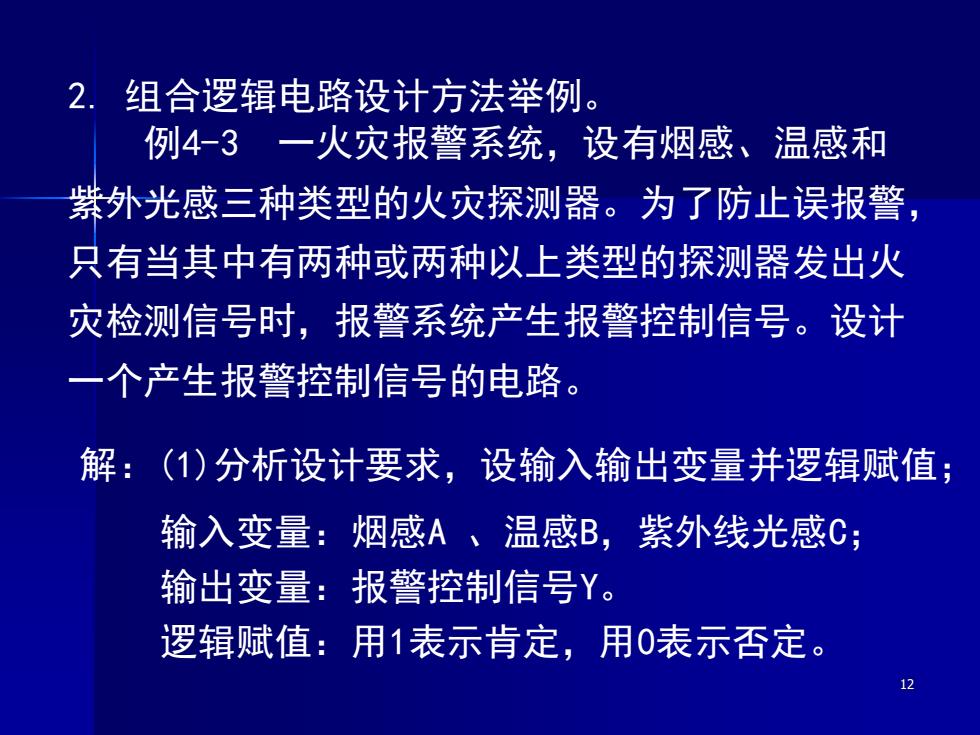

2.组合逻辑电路设计方法举例。 例4-3一火灾报警系统，设有烟感、温感和 紫外光感三种类型的火灾探测器。为了防止误报警， 只有当其中有两种或两种以上类型的探测器发出火 灾检测信号时，报警系统产生报警控制信号。设计 一个产生报警控制信号的电路。 解：(1)分析设计要求，设输入输出变量并逻辑赋值； 输入变量：烟感A、温感B,紫外线光感C; 输出变量：报警控制信号Y。 逻辑赋值：用1表示肯定，用0表示否定
12 2. 组合逻辑电路设计方法举例。 例4-3 一火灾报警系统，设有烟感、温感和 紫外光感三种类型的火灾探测器。为了防止误报警， 只有当其中有两种或两种以上类型的探测器发出火 灾检测信号时，报警系统产生报警控制信号。设计 一个产生报警控制信号的电路。 解：(1)分析设计要求，设输入输出变量并逻辑赋值； 输入变量：烟感A 、温感B，紫外线光感C； 输出变量：报警控制信号Y。 逻辑赋值：用1表示肯定，用0表示否定

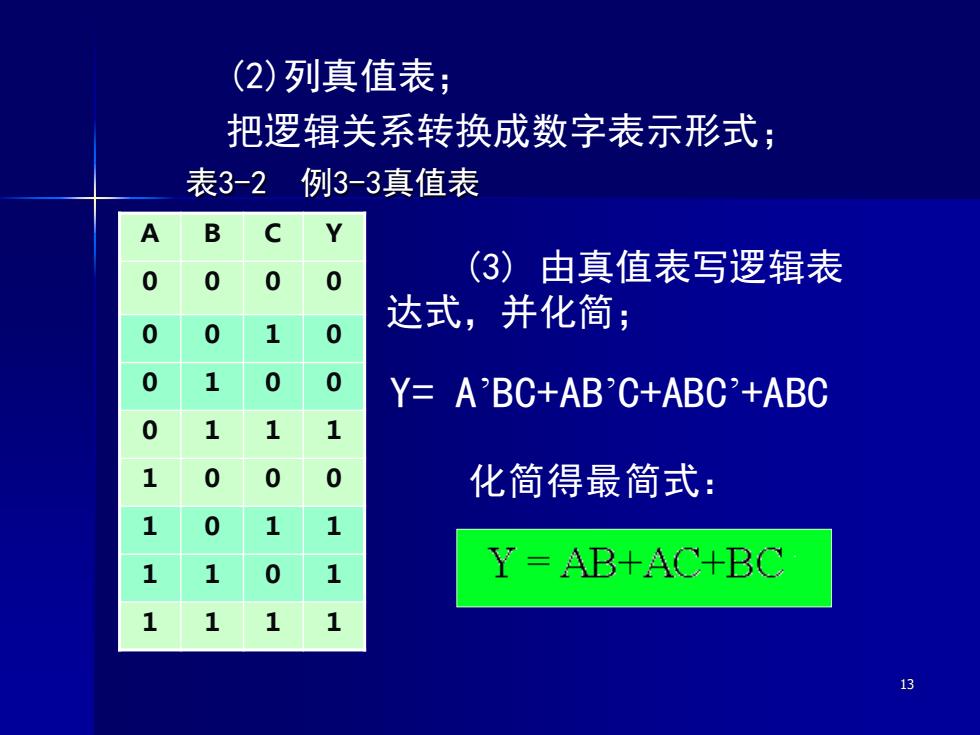

(2)列真值表； 把逻辑关系转换成数字表示形式； 表3-2例3-3真值表 A B C Y 0 (3)由真值表写逻辑表 达式，并化简； 0 0 0 0 Y=A'BC+AB'C+ABC+ABC 1 0 0 化简得最简式： 0 Y=AB+AC+BC 1 1
13 (2)列真值表； 把逻辑关系转换成数字表示形式； 表3-2 例3-3真值表 Ａ Ｂ Ｃ Ｙ ０ ０ ０ ０ ０ ０ １ ０ ０ １ ０ ０ ０ １ １ １ １ ０ ０ ０ １ ０ １ １ １ １ ０ １ １ １ １ １ (3) 由真值表写逻辑表 达式，并化简； 化简得最简式： Y= A’BC+AB’C+ABC’+ABC

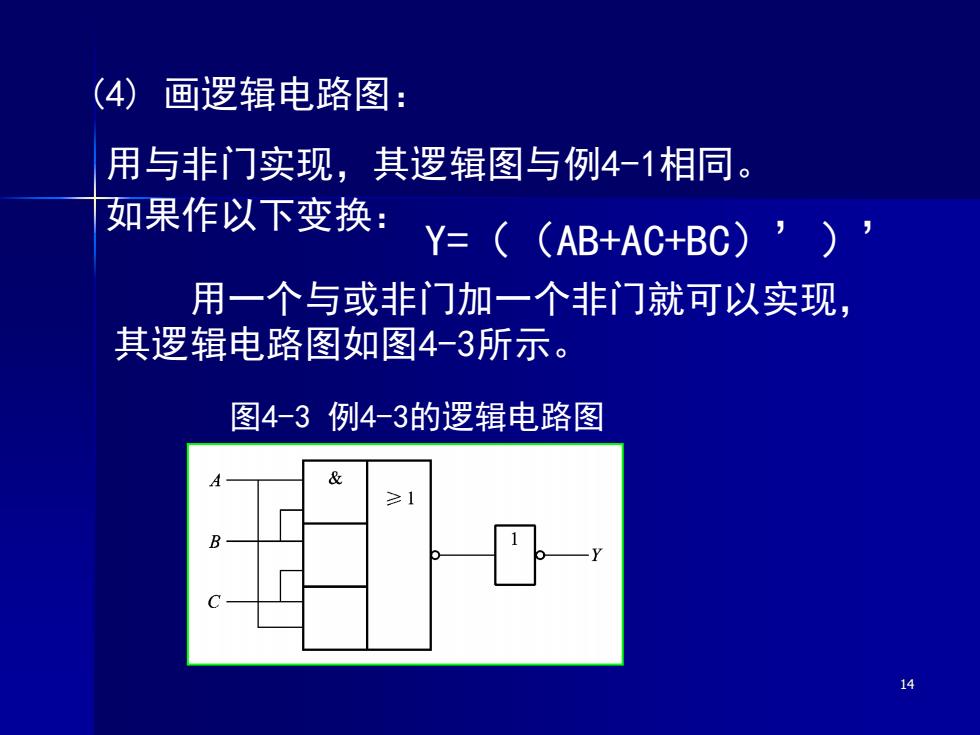

(4)画逻辑电路图： 用与非门实现，其逻辑图与例4-1相同。 如果作以下变换： Y=((AB+AC+BC)’) 用一个与或非门加一个非门就可以实现， 其逻辑电路图如图4-3所示。 图4-3例4-3的逻辑电路图 ≥1
14 图4-3 例4-3的逻辑电路图 (4) 画逻辑电路图： 用与非门实现，其逻辑图与例4-1相同。 如果作以下变换： 用一个与或非门加一个非门就可以实现， 其逻辑电路图如图4-3所示。 Y=（（AB+AC+BC）’）’

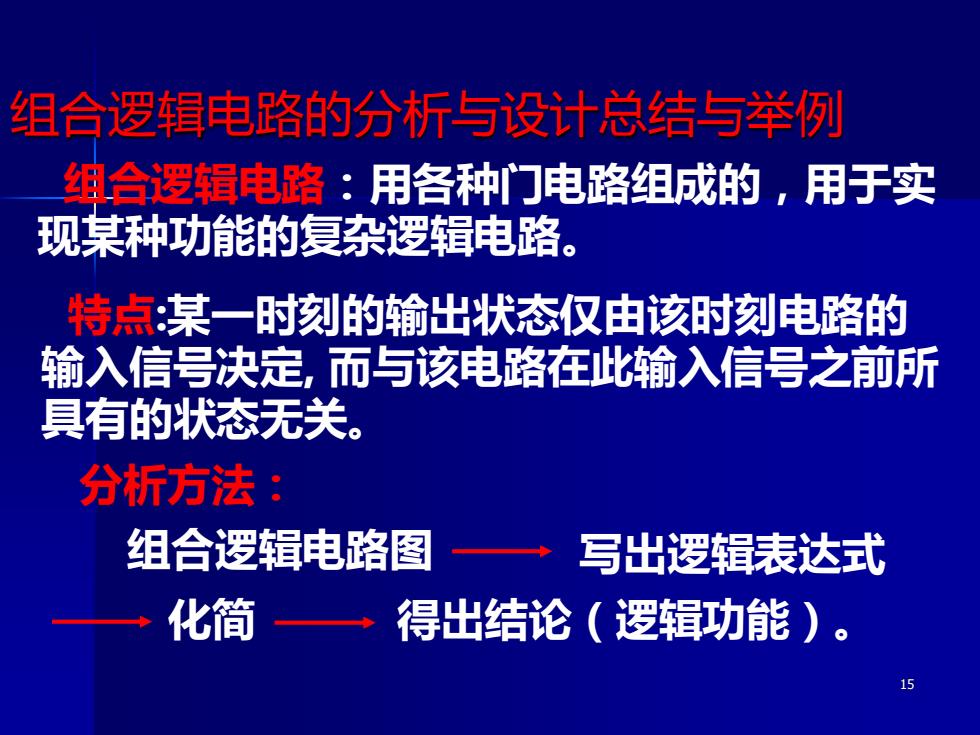

组合逻辑电路的分析与设计总结与举例 组合逻辑电路：用各种门电路组成的，用于实 现某种功能的复杂逻辑电路。 特点某一时刻的输出状态仅由该时刻电路的 输入信号决定，而与该电路在此输入信号之前所 具有的状态无关。 分析方法： 组合逻辑电路图 写出逻辑表达式 化简 得出结论（逻辑功能）
15 组合逻辑电路的分析与设计总结与举例 特点:某一时刻的输出状态仅由该时刻电路的 输入信号决定, 而与该电路在此输入信号之前所 具有的状态无关。 组合逻辑电路：用各种门电路组成的，用于实 现某种功能的复杂逻辑电路。 化简 得出结论（逻辑功能）。 组合逻辑电路图 写出逻辑表达式 分析方法：
