第一章数制与码制 1.1 数字电路概述 1.2 几种常用的数制 1.3 不同数制之间的转换 1.4 算数运算与逻辑运算 1.5几种常用的编码
1 第一章 数制与码制 1.4 算数运算与逻辑运算 1.2 几种常用的数制 1.3 不同数制之间的转换 1.1 数字电路概述 1.5 几种常用的编码
1.1.1电子技术的发展与应用 1.电子技术的应用 科学研究中,先进的仪器设备; 传统的机械行业,先进的数控机床、自 动化生产线; 通信、广播、电视、雷达、 医疗设备、 新型武器、交通、电力、航空、宇航等领域; 日常生活的家用电器; 电子计算机及信息技术
2 1.1.1 电子技术的发展与应用 1. 电子技术的应用 科学研究中,先进的仪器设备; 传统的机械行业,先进的数控机床、自 动化生产线; 通信、广播、电视、雷达、医疗设备、 新型武器、交通、电力、航空、宇航等领域; 日常生活的家用电器; 电子计算机及信息技术
2.电子技术的发展←→电子器件的改进与创新 1904年发明电真空器件(电子管) 电子管时代。 1948年发明半导体器件一晶体管时代。 20世纪60年代制造出集成电路一 集成电路时代。 3.电子技术的分类 电子技术:研究电信号的产生、传送、接收和 处理。 ●模拟电子技术 ◆数字电子技术
3 2.电子技术的发展←→电子器件的改进与创新 1904年发明电真空器件(电子管)——电子管时代。 1948年发明半导体器件——晶体管时代。 20世纪60年代制造出集成电路——集成电路时代。 3.电子技术的分类 电子技术:研究电信号的产生、传送、接收和 处理。 ● 模拟电子技术 ● 数字电子技术
1.1.2数字电路与模拟电路 1.基本概念 电信号: 指随时间变化的电压和电流。 模拟信号:在时间和幅值上都为连续的信号。 数字信号:在时间和幅值上都为离散的信号。 模拟电路:处理和传输模拟信号的电路。 数字电路:处理和传输数字信号的电路
4 1.1.2 数字电路与模拟电路 1. 基本概念 电信号: 指随时间变化的电压和电流。 模拟信号:在时间和幅值上都为连续的信号。 数字信号:在时间和幅值上都为离散的信号。 模拟电路:处理和传输模拟信号的电路。 数字电路:处理和传输数字信号的电路

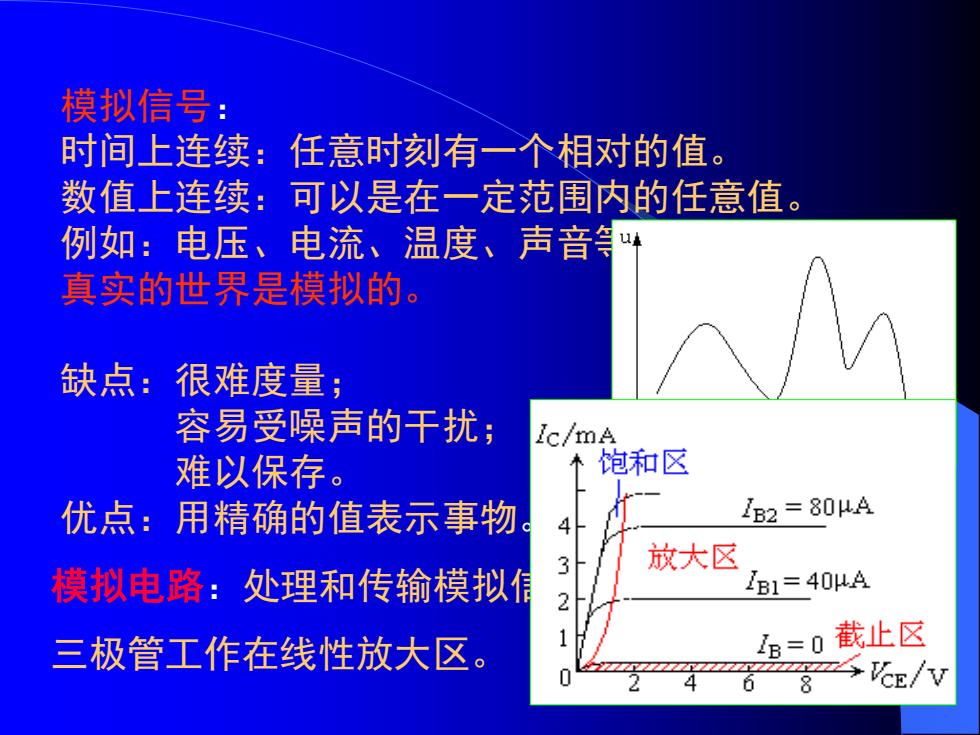

模拟信号: 时间上连续:任意时刻有一个相对的值。 数值上连续:可以是在一定范围内的任意值。 例如:电压、电流、温度、声音 真实的世界是模拟的。 缺点:很难度量; 容易受噪声的干扰; Ic/m 难以保存。 饱和区 优点:用精确的值表示事物。 lB2=80μA 放大区 模拟电路:处理和传输模拟信 LB1=40μA 三极管工作在线性放大区。 =0截止区 Bg今6E/V 4 6 8
5 模拟信号: 时间上连续:任意时刻有一个相对的值。 数值上连续:可以是在一定范围内的任意值。 例如:电压、电流、温度、声音等。 真实的世界是模拟的。 缺点:很难度量; 容易受噪声的干扰; 难以保存。 优点:用精确的值表示事物。 模拟电路:处理和传输模拟信号的电路。 三极管工作在线性放大区
