第七章半导体存储器 07.1 概述 27.2 只读存储器 (ROM) ☑7.3 随机存储器(RAM) ☑7.4 存储器容量的扩展 ☑7.5 用存储器实现组合逻辑函数 )7.6串行存储器
1 第七章 半导体存储器 ⚫ 7.1 概述 ⚫ 7.2 只读存储器（ROM） ⚫ 7.3 随机存储器（RAM） ⚫ 7.4 存储器容量的扩展 ⚫ 7.5 用存储器实现组合逻辑函数 ⚫ 7.6 串行存储器
7.1概述 从存、取功能上可以分为只读存储器(Read-Only Memory,简称ROM) 和随机存储器(Random Access Memory,简称RAM)两大类。 随机存储器和只读存储器的根本区别在于，正常工 作状态下可以随时向存储器里写入数据或从中读出数据。 根据所采用的存储单元工作原理的不同，又将随机 存储器分为静态存储器(Static Random Access Memory, 简称SRAM)和动态存储器(Dynamic Random Access Memory,简称DRAM)。 从制造工艺上有可以把存储器分为双极型和MOS型
2 7.1 概述 从存、取功能上可以分为只读存储器（Read-Only Memory，简称ROM）和随机存储器（Random Access Memory，简称RAM）两大类。 随机存储器和只读存储器的根本区别在于，正常工 作状态下可以随时向存储器里写入数据或从中读出数据。 根据所采用的存储单元工作原理的不同，又将随机 存储器分为静态存储器（Static Random Access Memory， 简称SRAM）和动态存储器（Dynamic Random Access Memory，简称DRAM）。 从制造工艺上有可以把存储器分为双极型和MOS型
7.2只读存储器(ROM) 7.2.1掩模只读存储器 地址输入 地址译码器 存储矩阵 输出缓冲器 数据输出 三态 控制 7-2-1 图7-2-1 ROM的电路结构框图
3 7.2 只读存储器（ROM） 7.2.1 掩模只读存储器 图7-2-1 ROM的电路结构框图

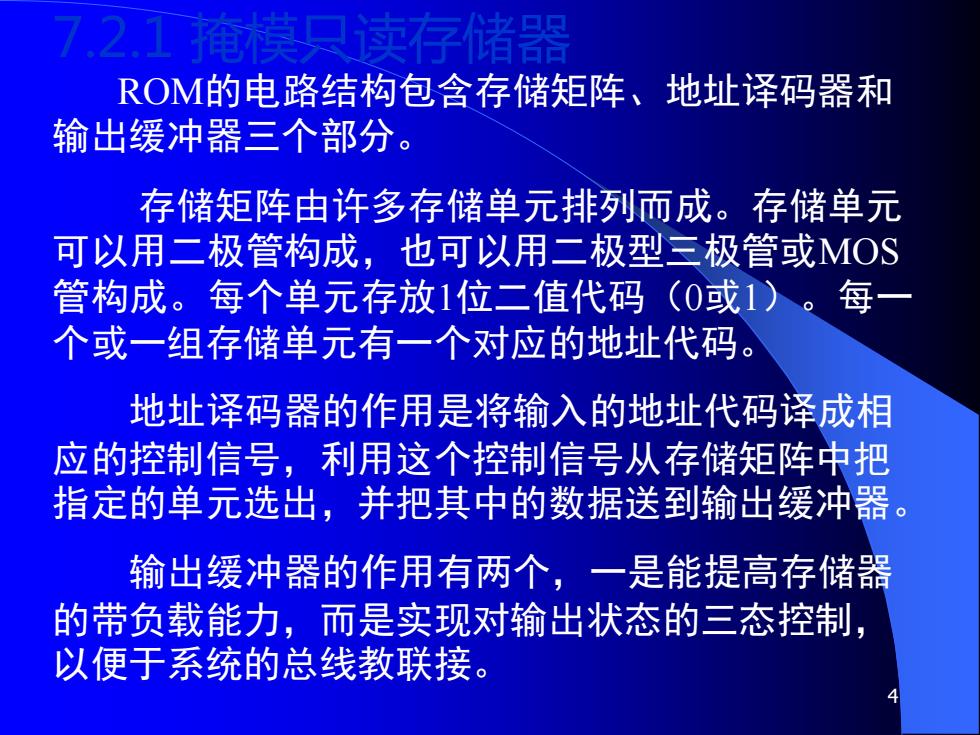

7.2.1俺模只读存储器 ROM的电路结构包含存储矩阵、地址译码器和 输出缓冲器三个部分。 存储矩阵由许多存储单元排列而成。存储单元 可以用二极管构成，也可以用二极型三极管或MOS 管构成。每个单元存放1位二值代码(0或1)。每一 个或一组存储单元有一个对应的地址代码。 地址译码器的作用是将输入的地址代码译成相 应的控制信号，利用这个控制信号从存储矩阵中把 指定的单元选出，并把其中的数据送到输出缓冲器。 输出缓冲器的作用有两个，一是能提高存储器 的带负载能力，而是实现对输出状态的三态控制， 以便于系统的总线教联接
4 7.2.1 掩模只读存储器 ROM的电路结构包含存储矩阵、地址译码器和 输出缓冲器三个部分。 存储矩阵由许多存储单元排列而成。存储单元 可以用二极管构成，也可以用二极型三极管或MOS 管构成。每个单元存放1位二值代码（0或1）。每一 个或一组存储单元有一个对应的地址代码。 地址译码器的作用是将输入的地址代码译成相 应的控制信号，利用这个控制信号从存储矩阵中把 指定的单元选出，并把其中的数据送到输出缓冲器。 输出缓冲器的作用有两个，一是能提高存储器 的带负载能力，而是实现对输出状态的三态控制， 以便于系统的总线教联接

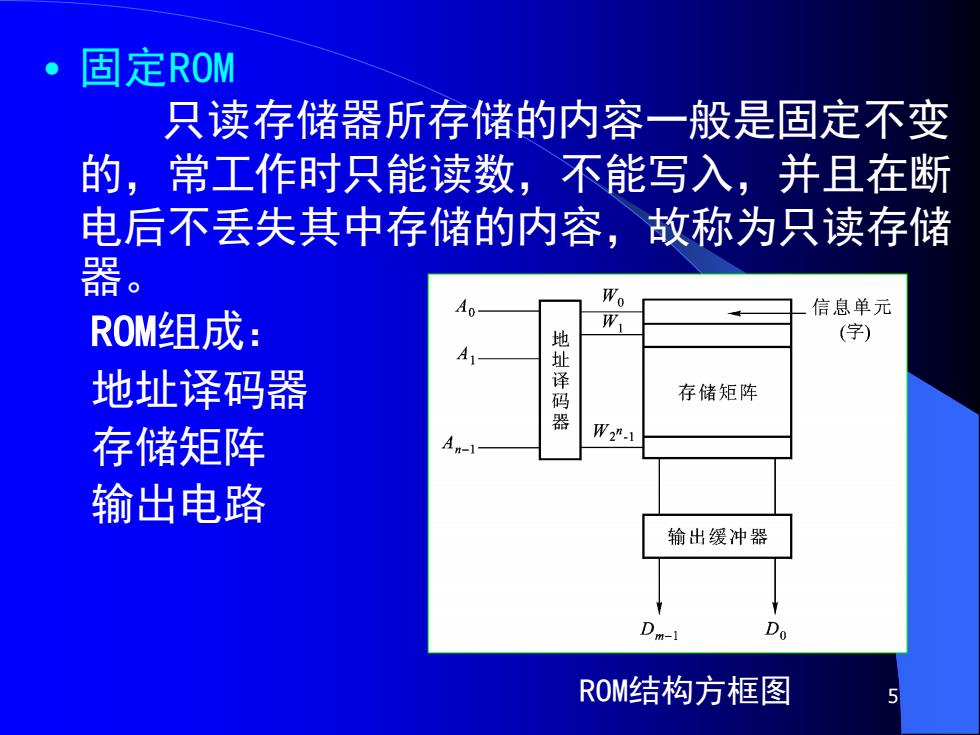

固定ROM 只读存储器所存储的内容一般是固定不变 的，常工作时只能读数，不能写入，并且在断 电后不丢失其中存储的内容，故称为只读存储 器。 Wo 信息单元 ROM组成： W (字) 地址译码器 址译码 存储矩阵 存储矩阵 W2"-1 An-1 输出电路 输出缓冲器 D Do ROM结构方框图
5 • 固定ROM 只读存储器所存储的内容一般是固定不变 的，常工作时只能读数，不能写入，并且在断 电后不丢失其中存储的内容，故称为只读存储 器。 ROM组成： 地址译码器 存储矩阵 输出电路 ROM结构方框图
