第四章组合逻辑电路
1 第四章 组合逻辑电路

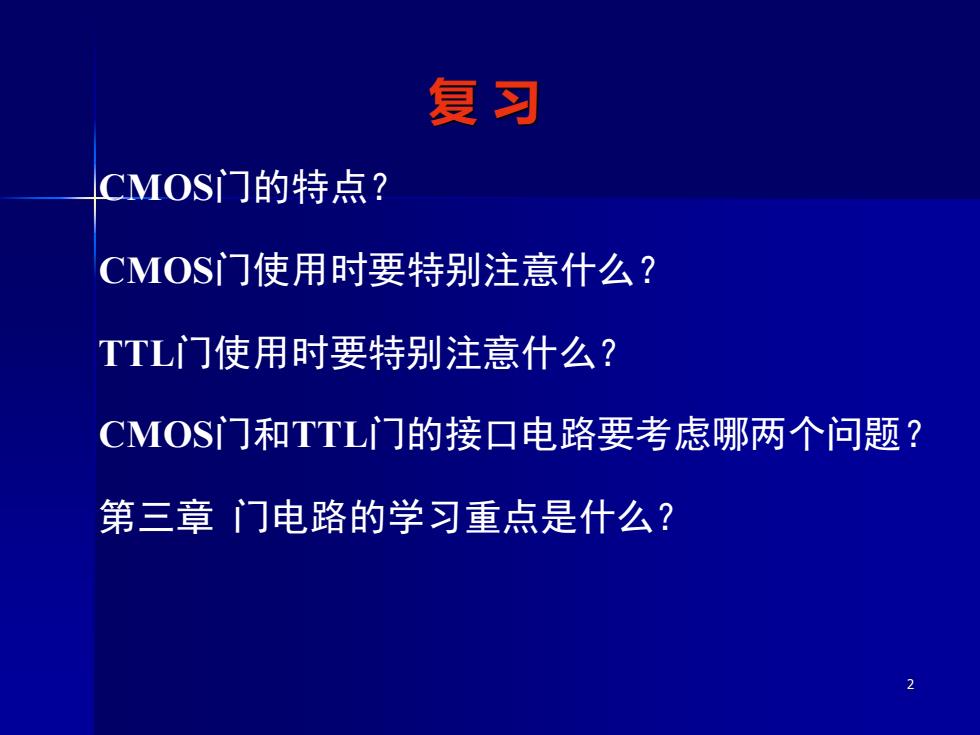

复习 CMOS门的特点？ CMOS门使用时要特别注意什么？ TTL门使用时要特别注意什么？ CMOS门和TTL门的接口电路要考虑哪两个问题？ 第三章门电路的学习重点是什么？
2 复 习 CMOS门的特点？ CMOS门使用时要特别注意什么？ TTL门使用时要特别注意什么？ CMOS门和TTL门的接口电路要考虑哪两个问题？ 第三章 门电路的学习重点是什么？
第4章组合逻辑电路 本章内容提要 小规模集成电路(SSD构成组合逻辑电路的一 般分析方法和设计方法。 常用组合逻辑电路的基本工作原理及常用中 规模集成(MSI)组合逻辑电路的逻辑功能、使 用方法和应用举例
3 第4章 组合逻辑电路 本章内容提要 小规模集成电路(SSI)构成组合逻辑电路的一 般分析方法和设计方法。 常用组合逻辑电路的基本工作原理及常用中 规模集成（MSI）组合逻辑电路的逻辑功能、使 用方法和应用举例

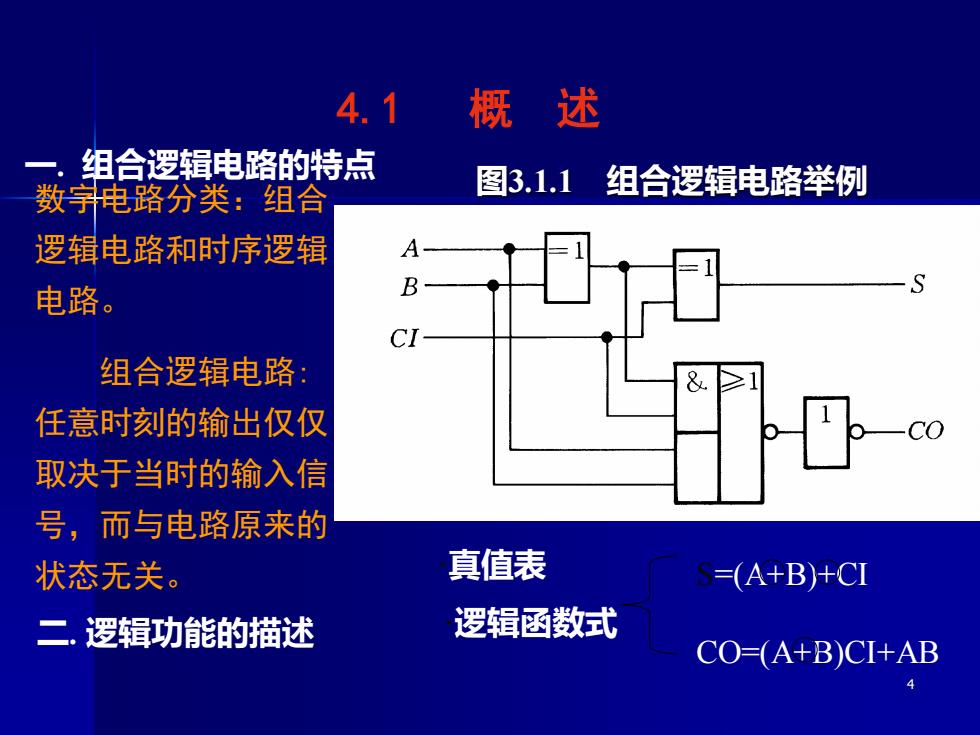

4.1 概述 一.组合逻辑电路的特点 数字电路分类：组合 图3.1.1组合逻辑电路举例 逻辑电路和时序逻辑 A 电路。 B CI 组合逻辑电路： 任意时刻的输出仅仅 取决于当时的输入信 号，而与电路原来的 状态无关。 真值表 三(A+B)+CI 二.逻辑功能的描述 逻辑函数式 CO=(A+B)CI+AB
4 4.1 概 述 一. 组合逻辑电路的特点 二. 逻辑功能的描述 图3.1.1 组合逻辑电路举例 数字电路分类：组合 逻辑电路和时序逻辑 电路。 组合逻辑电路: 任意时刻的输出仅仅 取决于当时的输入信 号，而与电路原来的 状态无关。 ·真值表 ·逻辑函数式 S=(A+B)+CI CO=(A+B)CI+AB
4.2组合逻辑电路的分析和设计 小规模集成电路是指每片在十个门以下的集成芯片。 4.2.1组合逻辑电路的分析方法 所谓组合逻辑电路的分析，就是根据给定的逻辑 电路图，求出电路的逻辑功能。 1.分析的主要步骤如下： (1)由逻辑图写表达式； (2)化简表达式； (3)列真值表； (4)描述逻辑功能
5 4.2.1 组合逻辑电路的分析方法 1. 分析的主要步骤如下： (1)由逻辑图写表达式； (2)化简表达式； (3)列真值表； (4)描述逻辑功能。 4.2 组合逻辑电路的分析和设计 小规模集成电路是指每片在十个门以下的集成芯片。 所谓组合逻辑电路的分析，就是根据给定的逻辑 电路图，求出电路的逻辑功能
