第6章时序逻辑电路 06.1 概述 ○6.2时序逻辑电路的分析方法 ○63若干常用的时序逻辑电路 ○6.4时序逻辑电路的设计方法 06.5 时序逻辑电路中的竞争一冒险现象
1 第6章 时序逻辑电路 ⚫ 6.1 概述 ⚫ 6.2 时序逻辑电路的分析方法 ⚫ 6.3 若干常用的时序逻辑电路 ⚫ 6.4 时序逻辑电路的设计方法 ⚫ 6.5 时序逻辑电路中的竞争－冒险现象
6.1概述 一、时序逻辑电路的特点 定义：时序逻辑电路在任一时刻的输出不仅取决于当时的输 入信号，而且还取决于电路的原来状态（或者说，还与以 前的输入有关)。 电路构成： 存储电路（主要是触发器，必不可少） 组合逻辑电路（可选）。 时序逻辑电路的状态是由存储电路来记忆和表示的
2 一、时序逻辑电路的特点 定义：时序逻辑电路在任一时刻的输出不仅取决于当时的输 入信号，而且还取决于电路的原来状态（或者说，还与以 前的输入有关）。 电路构成： ⚫ 存储电路（主要是触发器，必不可少） ⚫ 组合逻辑电路（可选）。 ⚫ 时序逻辑电路的状态是由存储电路来记忆和表示的。 6.1 概述

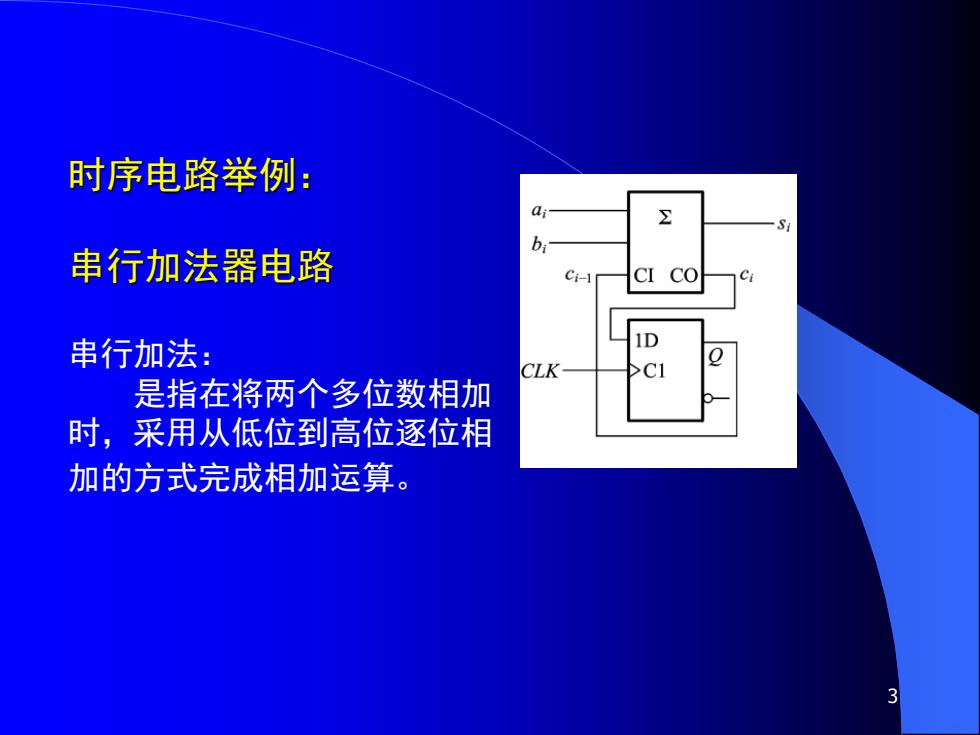

时序电路举例： b 串行加法器电路 Ci-1 CI CO 串行加法： D CLK 是指在将两个多位数相加 时，采用从低位到高位逐位相 加的方式完成相加运算
3 时序电路举例： 串行加法器电路 串行加法： 是指在将两个多位数相加 时，采用从低位到高位逐位相 加的方式完成相加运算
二、时序电路的一般结构形式与功能描述方法 组合逻辑电路 91 存储电路 9 其中： X(X1X2,X)代表输入信号； Y（y1y2,y)代表输出信号； Z(z1z2,.Zk)代表存储电路的输入信号； Q(q1q2,q)代表存储电路的输出；
4 二、时序电路的一般结构形式与功能描述方法 其中： X（x1 ,x2 ,.，xi）代表输入信号； Y（y1 ,y2 , .yj）代表输出信号； Z（z1 ,z2 , .zk）代表存储电路的输入信号； Q（q1 ,q2 , .ql）代表存储电路的输出；
y1=f(x1,x2,.,x1,41,92,.,41） 三输出方程Y=F(X,2) y1=f(x1,x2,.,X,41,42,.,4) Z1=81(x1,x2,3Xi,41,92,.341) →驱动方程Y=F(X,2) 3k=81(X1,X2,.,X)41,92,.,41） 41*=h1(31,32,.,z1,41,42,.391) →状态方程Q*=H(Z,2) 41=h(31,z2,z41,92,.,41） 写成向量函数形式，有： Y=F[X,Q] Z=G[X,Q] Q*=H[Z, Q]
5 写成向量函数形式，有： Y = F[X ，Q] Z = G[X ，Q] Q* = H[Z ，Q] ( , ) ( , , , , , , , ) ( , , , , , , , ) Y F X Q y f x x x q q q y f x x x q q q j i l i l = == 输出方程 1 1 2 1 2 1 1 1 2 1 2 ( , ) ( , , , , , , , ) ( , , , , , , , ) Y F X Q z g x x x q q q z g x x x q q q k i l i l = == 驱动方程 1 1 2 1 2 1 1 1 2 1 2 * ( , ) ( , , , , , , , ) * ( , , , , , , , ) Q H Z Q q h z z z q q q q h z z z q q q l l i l i l = == 状态方程 1 2 1 2 1 1 1 2 1 2
