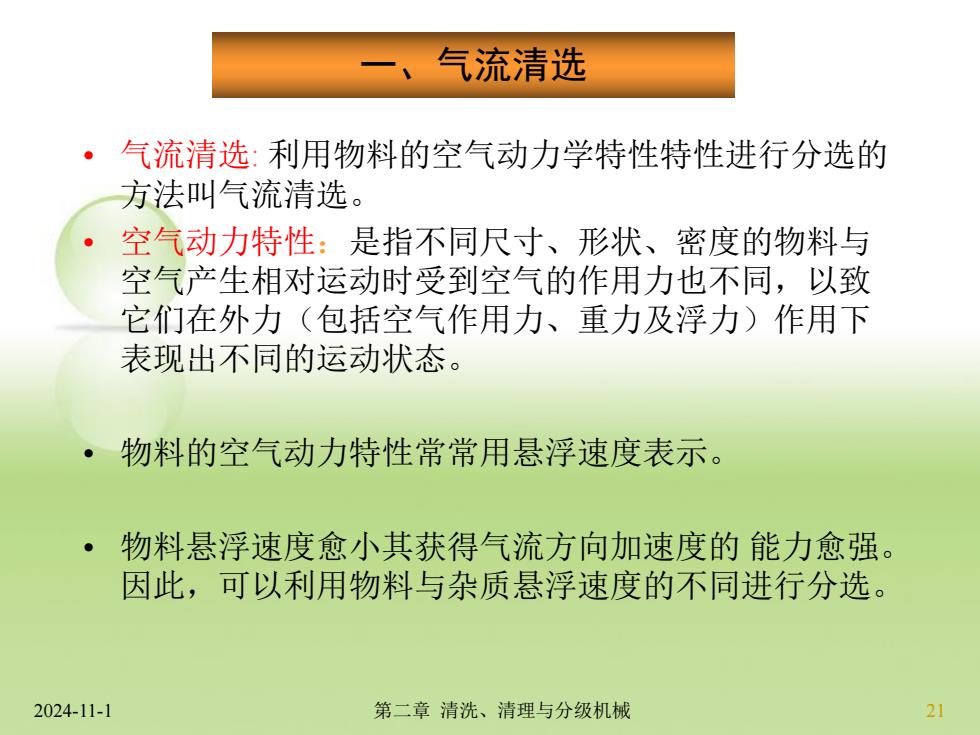

2024-11-1 第二章 清洗、清理与分级机械 21 一、气流清选 • 气流清选: 利用物料的空气动力学特性特性进行分选的 方法叫气流清选。 • 空气动力特性：是指不同尺寸、形状、密度的物料与 空气产生相对运动时受到空气的作用力也不同，以致 它们在外力（包括空气作用力、重力及浮力）作用下 表现出不同的运动状态。 • 物料的空气动力特性常常用悬浮速度表示。 • 物料悬浮速度愈小其获得气流方向加速度的 能力愈强。 因此，可以利用物料与杂质悬浮速度的不同进行分选
2024-11-1 第二章 清洗、清理与分级机械 21 一、气流清选 • 气流清选: 利用物料的空气动力学特性特性进行分选的 方法叫气流清选。 • 空气动力特性：是指不同尺寸、形状、密度的物料与 空气产生相对运动时受到空气的作用力也不同，以致 它们在外力（包括空气作用力、重力及浮力）作用下 表现出不同的运动状态。 • 物料的空气动力特性常常用悬浮速度表示。 • 物料悬浮速度愈小其获得气流方向加速度的 能力愈强。 因此，可以利用物料与杂质悬浮速度的不同进行分选

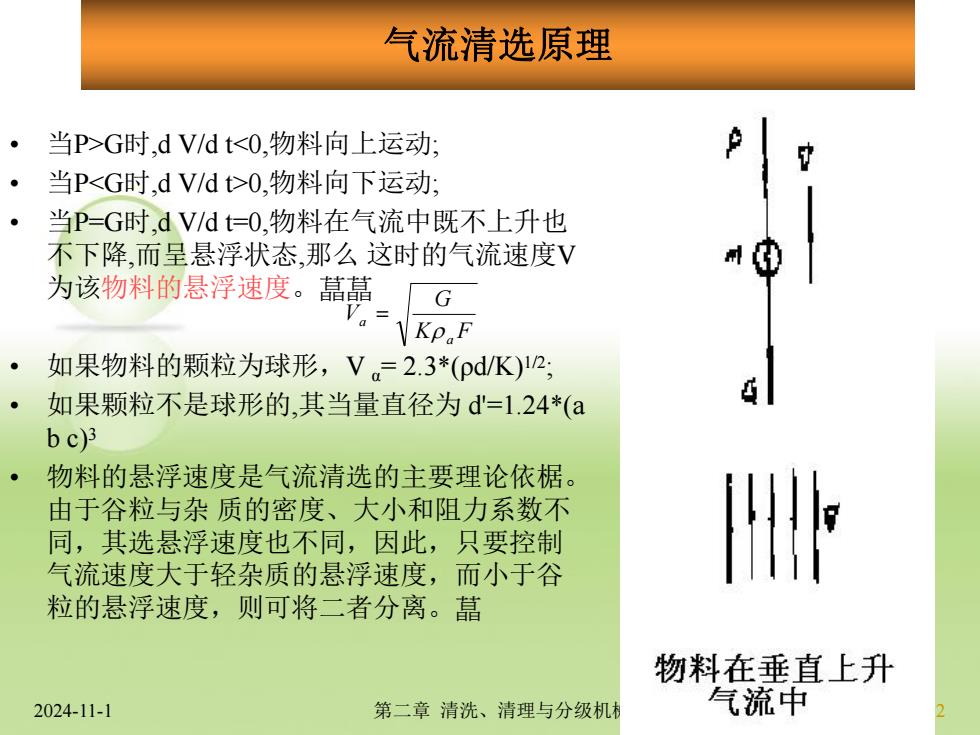

2024-11-1 第二章 清洗、清理与分级机械 22 气流清选原理 • 当P>G时,d V/d t<0,物料向上运动; • 当P<G时,d V/d t>0,物料向下运动; • 当P=G时,d V/d t=0,物料在气流中既不上升也 不下降,而呈悬浮状态,那么 这时的气流速度V 为该物料的悬浮速度。 • 如果物料的颗粒为球形，V α= 2.3*(ρd/K) 1/2 ; • 如果颗粒不是球形的,其当量直径为 d'=1.24*(a b c) 3 • 物料的悬浮速度是气流清选的主要理论依椐。 由于谷粒与杂 质的密度、大小和阻力系数不 同，其选悬浮速度也不同，因此，只要控制 气流速度大于轻杂质的悬浮速度，而小于谷 粒的悬浮速度，则可将二者分离。 K F G V a a
2024-11-1 第二章 清洗、清理与分级机械 22 气流清选原理 • 当P>G时,d V/d t<0,物料向上运动; • 当P<G时,d V/d t>0,物料向下运动; • 当P=G时,d V/d t=0,物料在气流中既不上升也 不下降,而呈悬浮状态,那么 这时的气流速度V 为该物料的悬浮速度。 • 如果物料的颗粒为球形，V α= 2.3*(ρd/K) 1/2 ; • 如果颗粒不是球形的,其当量直径为 d'=1.24*(a b c) 3 • 物料的悬浮速度是气流清选的主要理论依椐。 由于谷粒与杂 质的密度、大小和阻力系数不 同，其选悬浮速度也不同，因此，只要控制 气流速度大于轻杂质的悬浮速度，而小于谷 粒的悬浮速度，则可将二者分离。 K F G V a a

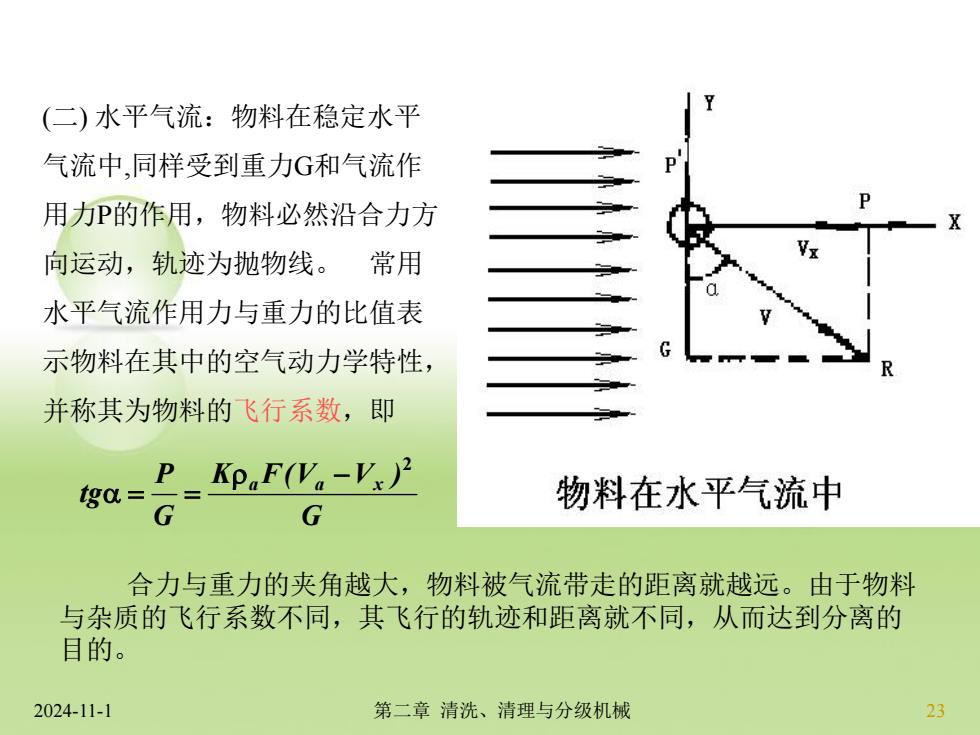

2024-11-1 第二章 清洗、清理与分级机械 23 (二) 水平气流：物料在稳定水平 气流中,同样受到重力G和气流作 用力P的作用，物料必然沿合力方 向运动，轨迹为抛物线。 常用 水平气流作用力与重力的比值表 示物料在其中的空气动力学特性， 并称其为物料的飞行系数，即 合力与重力的夹角越大，物料被气流带走的距离就越远。由于物料 与杂质的飞行系数不同，其飞行的轨迹和距离就不同，从而达到分离的 目的。 G K F(V V ) G P tg a a x 2
2024-11-1 第二章 清洗、清理与分级机械 23 (二) 水平气流：物料在稳定水平 气流中,同样受到重力G和气流作 用力P的作用，物料必然沿合力方 向运动，轨迹为抛物线。 常用 水平气流作用力与重力的比值表 示物料在其中的空气动力学特性， 并称其为物料的飞行系数，即 合力与重力的夹角越大，物料被气流带走的距离就越远。由于物料 与杂质的飞行系数不同，其飞行的轨迹和距离就不同，从而达到分离的 目的。 G K F(V V ) G P tg a a x 2
2024-11-1 第二章 清洗、清理与分级机械 24 (三) 倾斜气流: 倾斜气流与水平气流的分 离原理基本相同,但分离效果较 水平气流好。气流的作用力与 重力的比值为： G P sin Pcos G P P tg y x
2024-11-1 第二章 清洗、清理与分级机械 24 (三) 倾斜气流: 倾斜气流与水平气流的分 离原理基本相同,但分离效果较 水平气流好。气流的作用力与 重力的比值为： G P sin Pcos G P P tg y x
2024-11-1 第二章 清洗、清理与分级机械 25 (四）气流清选设备
2024-11-1 第二章 清洗、清理与分级机械 25 (四）气流清选设备
