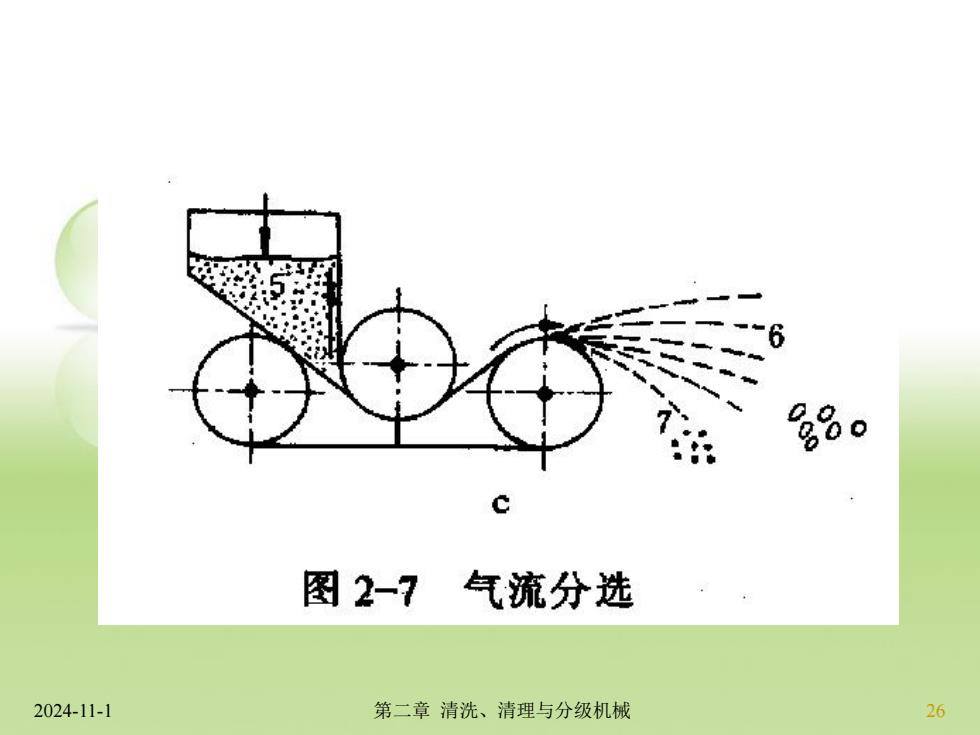

2024-11-1 第二章 清洗、清理与分级机械 26
2024-11-1 第二章 清洗、清理与分级机械 26

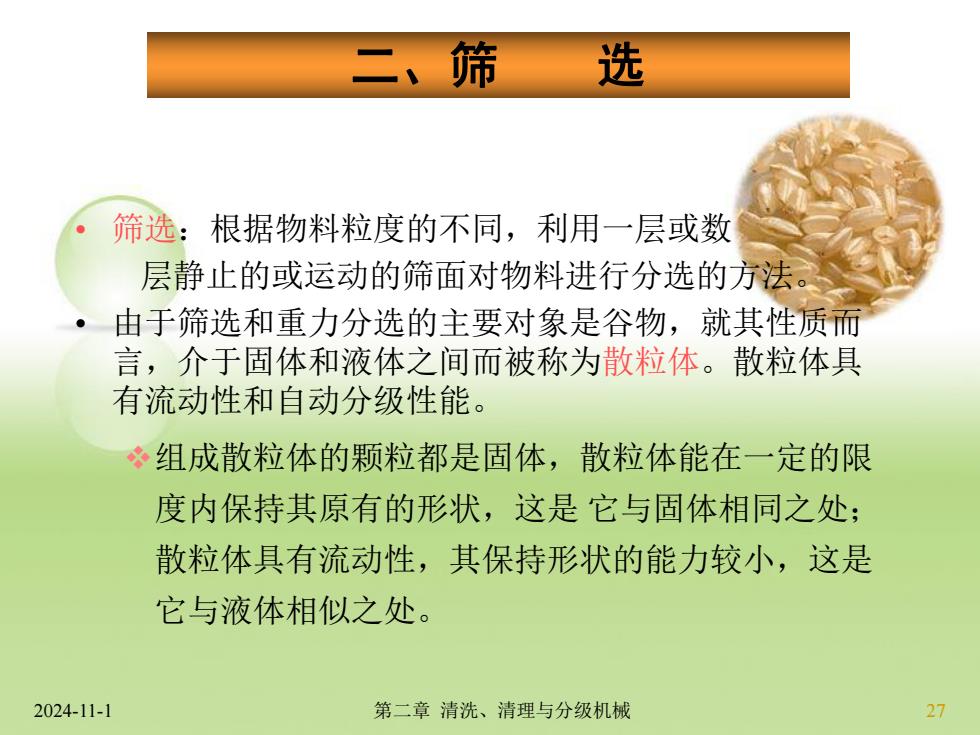

2024-11-1 第二章 清洗、清理与分级机械 27 二、筛 选 • 筛选：根据物料粒度的不同，利用一层或数 层静止的或运动的筛面对物料进行分选的方法。 • 由于筛选和重力分选的主要对象是谷物，就其性质而 言，介于固体和液体之间而被称为散粒体。散粒体具 有流动性和自动分级性能。 v组成散粒体的颗粒都是固体，散粒体能在一定的限 度内保持其原有的形状，这是 它与固体相同之处； 散粒体具有流动性，其保持形状的能力较小，这是 它与液体相似之处
2024-11-1 第二章 清洗、清理与分级机械 27 二、筛 选 • 筛选：根据物料粒度的不同，利用一层或数 层静止的或运动的筛面对物料进行分选的方法。 • 由于筛选和重力分选的主要对象是谷物，就其性质而 言，介于固体和液体之间而被称为散粒体。散粒体具 有流动性和自动分级性能。 v组成散粒体的颗粒都是固体，散粒体能在一定的限 度内保持其原有的形状，这是 它与固体相同之处； 散粒体具有流动性，其保持形状的能力较小，这是 它与液体相似之处

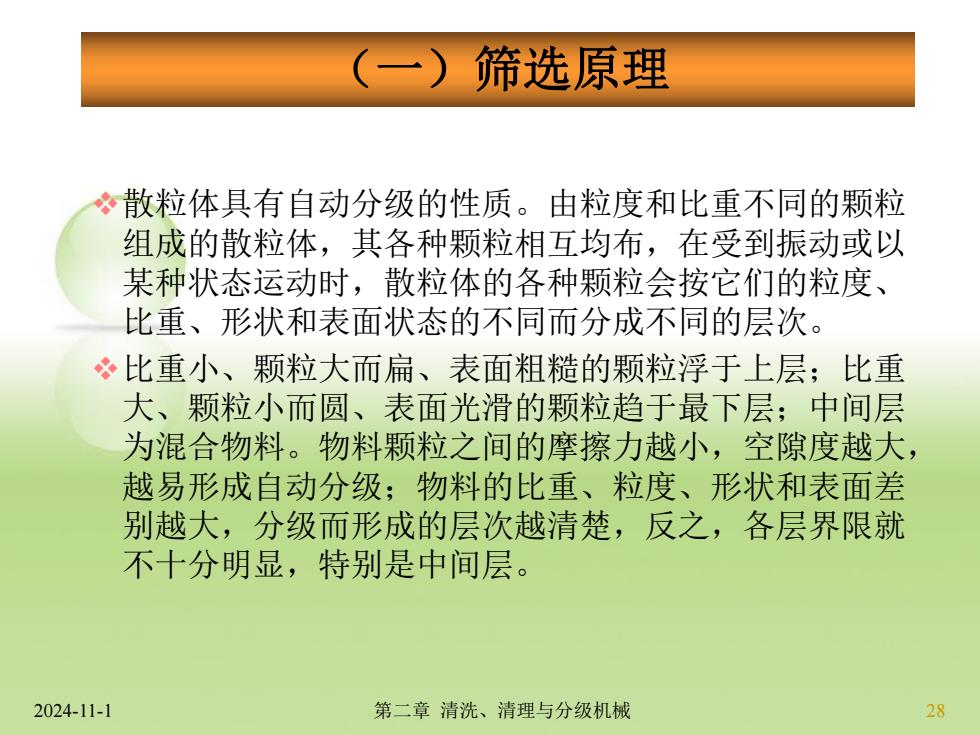

2024-11-1 第二章 清洗、清理与分级机械 28 （一）筛选原理 v散粒体具有自动分级的性质。由粒度和比重不同的颗粒 组成的散粒体，其各种颗粒相互均布，在受到振动或以 某种状态运动时，散粒体的各种颗粒会按它们的粒度、 比重、形状和表面状态的不同而分成不同的层次。 v比重小、颗粒大而扁、表面粗糙的颗粒浮于上层；比重 大、颗粒小而圆、表面光滑的颗粒趋于最下层；中间层 为混合物料。物料颗粒之间的摩擦力越小，空隙度越大， 越易形成自动分级；物料的比重、粒度、形状和表面差 别越大，分级而形成的层次越清楚，反之，各层界限就 不十分明显，特别是中间层
2024-11-1 第二章 清洗、清理与分级机械 28 （一）筛选原理 v散粒体具有自动分级的性质。由粒度和比重不同的颗粒 组成的散粒体，其各种颗粒相互均布，在受到振动或以 某种状态运动时，散粒体的各种颗粒会按它们的粒度、 比重、形状和表面状态的不同而分成不同的层次。 v比重小、颗粒大而扁、表面粗糙的颗粒浮于上层；比重 大、颗粒小而圆、表面光滑的颗粒趋于最下层；中间层 为混合物料。物料颗粒之间的摩擦力越小，空隙度越大， 越易形成自动分级；物料的比重、粒度、形状和表面差 别越大，分级而形成的层次越清楚，反之，各层界限就 不十分明显，特别是中间层

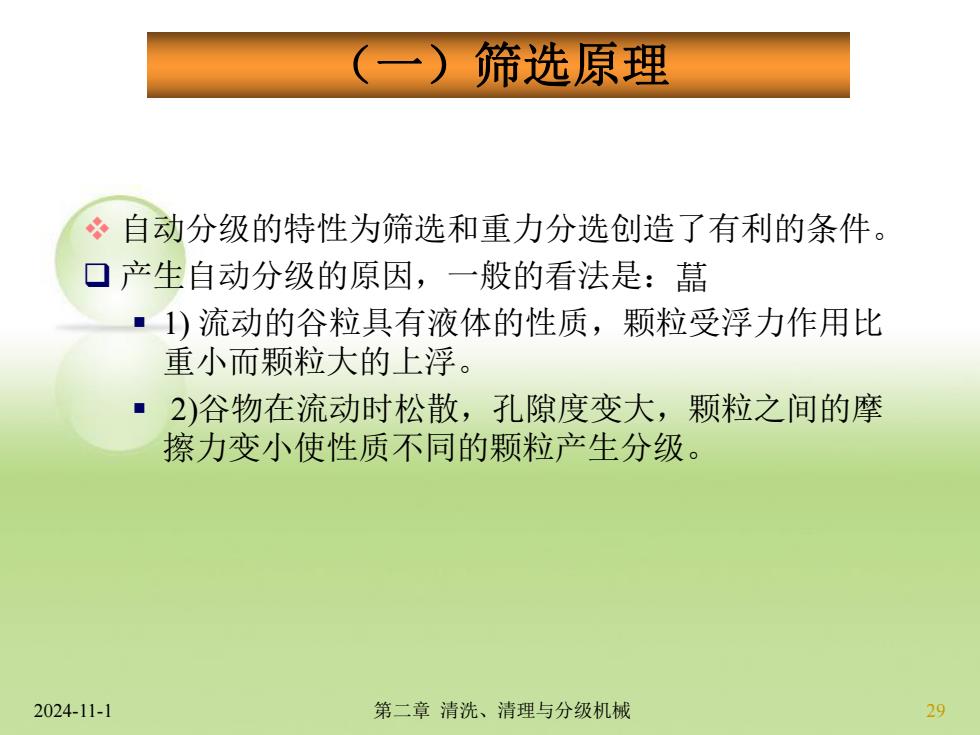

2024-11-1 第二章 清洗、清理与分级机械 29 （一）筛选原理 v 自动分级的特性为筛选和重力分选创造了有利的条件。 q 产生自动分级的原因，一般的看法是： § 1) 流动的谷粒具有液体的性质，颗粒受浮力作用比 重小而颗粒大的上浮。 § 2)谷物在流动时松散，孔隙度变大，颗粒之间的摩 擦力变小使性质不同的颗粒产生分级
2024-11-1 第二章 清洗、清理与分级机械 29 （一）筛选原理 v 自动分级的特性为筛选和重力分选创造了有利的条件。 q 产生自动分级的原因，一般的看法是： § 1) 流动的谷粒具有液体的性质，颗粒受浮力作用比 重小而颗粒大的上浮。 § 2)谷物在流动时松散，孔隙度变大，颗粒之间的摩 擦力变小使性质不同的颗粒产生分级

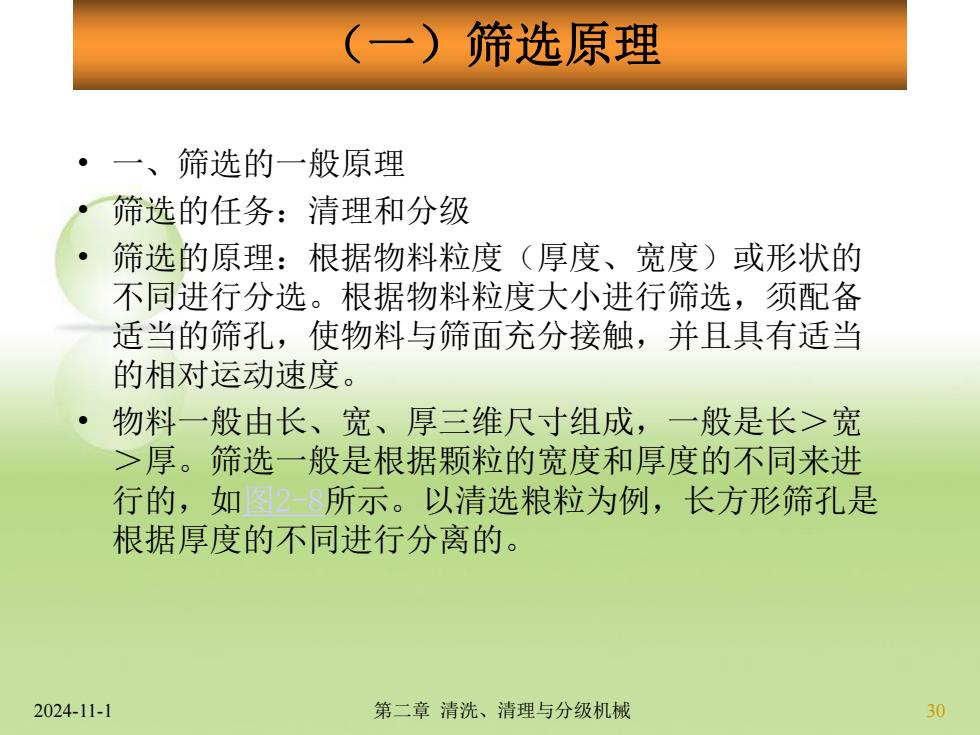

2024-11-1 第二章 清洗、清理与分级机械 30 （一）筛选原理 • 一、筛选的一般原理 • 筛选的任务：清理和分级 • 筛选的原理：根据物料粒度（厚度、宽度）或形状的 不同进行分选。根据物料粒度大小进行筛选，须配备 适当的筛孔，使物料与筛面充分接触，并且具有适当 的相对运动速度。 • 物料一般由长、宽、厚三维尺寸组成，一般是长＞宽 ＞厚。筛选一般是根据颗粒的宽度和厚度的不同来进 行的，如图2-8所示。以清选粮粒为例，长方形筛孔是 根据厚度的不同进行分离的
2024-11-1 第二章 清洗、清理与分级机械 30 （一）筛选原理 • 一、筛选的一般原理 • 筛选的任务：清理和分级 • 筛选的原理：根据物料粒度（厚度、宽度）或形状的 不同进行分选。根据物料粒度大小进行筛选，须配备 适当的筛孔，使物料与筛面充分接触，并且具有适当 的相对运动速度。 • 物料一般由长、宽、厚三维尺寸组成，一般是长＞宽 ＞厚。筛选一般是根据颗粒的宽度和厚度的不同来进 行的，如图2-8所示。以清选粮粒为例，长方形筛孔是 根据厚度的不同进行分离的
