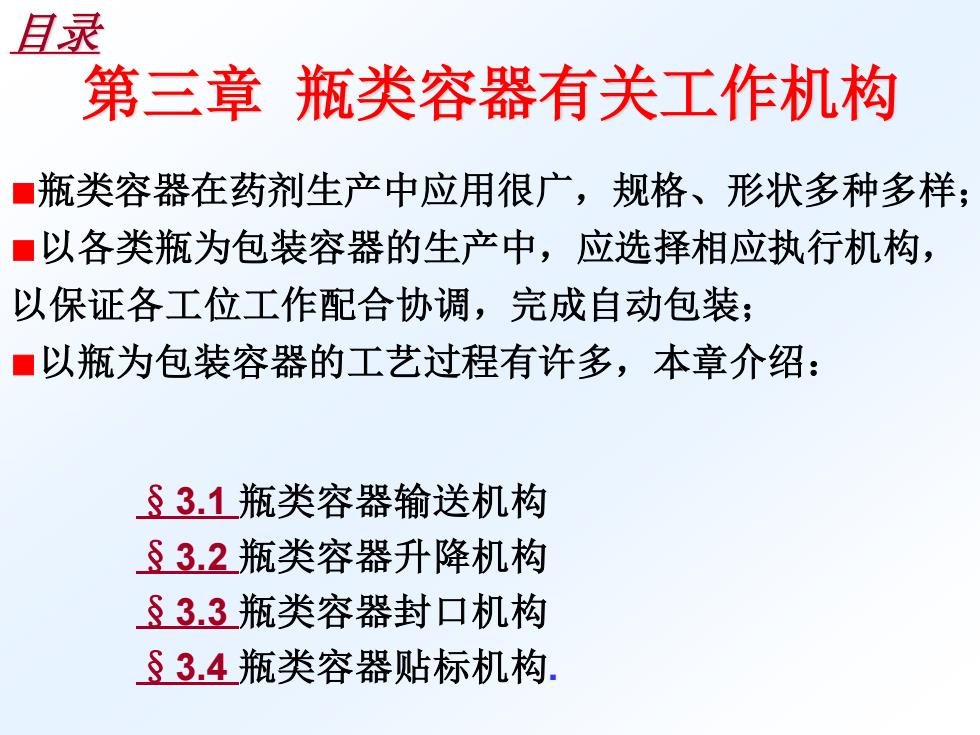

第三章 瓶类容器有关工作机构 ■瓶类容器在药剂生产中应用很广，规格、形状多种多样； ■以各类瓶为包装容器的生产中，应选择相应执行机构， 以保证各工位工作配合协调，完成自动包装； ■以瓶为包装容器的工艺过程有许多，本章介绍： §3.1 瓶类容器输送机构 §3.2 瓶类容器升降机构 §3.3 瓶类容器封口机构 §3.4 瓶类容器贴标机构. 目录
第三章 瓶类容器有关工作机构 ■瓶类容器在药剂生产中应用很广，规格、形状多种多样； ■以各类瓶为包装容器的生产中，应选择相应执行机构， 以保证各工位工作配合协调，完成自动包装； ■以瓶为包装容器的工艺过程有许多，本章介绍： §3.1 瓶类容器输送机构 §3.2 瓶类容器升降机构 §3.3 瓶类容器封口机构 §3.4 瓶类容器贴标机构. 目录
§3-1 瓶类容器输送机构 ●药品自动生产中，需将容器定量、定向、定时地输 送至相应工位； ●合适的送瓶机构，能使各工位工作配合协调，使生 产设备工作状态最佳化，且保证在输送过程中容器不 受损坏； ●瓶类容器的输送机构常见的有如下几种形式： 直线型送瓶机构 带与拨轮送瓶机构 绞龙送进机构 齿板送瓶机构
§3-1 瓶类容器输送机构 ●药品自动生产中，需将容器定量、定向、定时地输 送至相应工位； ●合适的送瓶机构，能使各工位工作配合协调，使生 产设备工作状态最佳化，且保证在输送过程中容器不 受损坏； ●瓶类容器的输送机构常见的有如下几种形式： 直线型送瓶机构 带与拨轮送瓶机构 绞龙送进机构 齿板送瓶机构

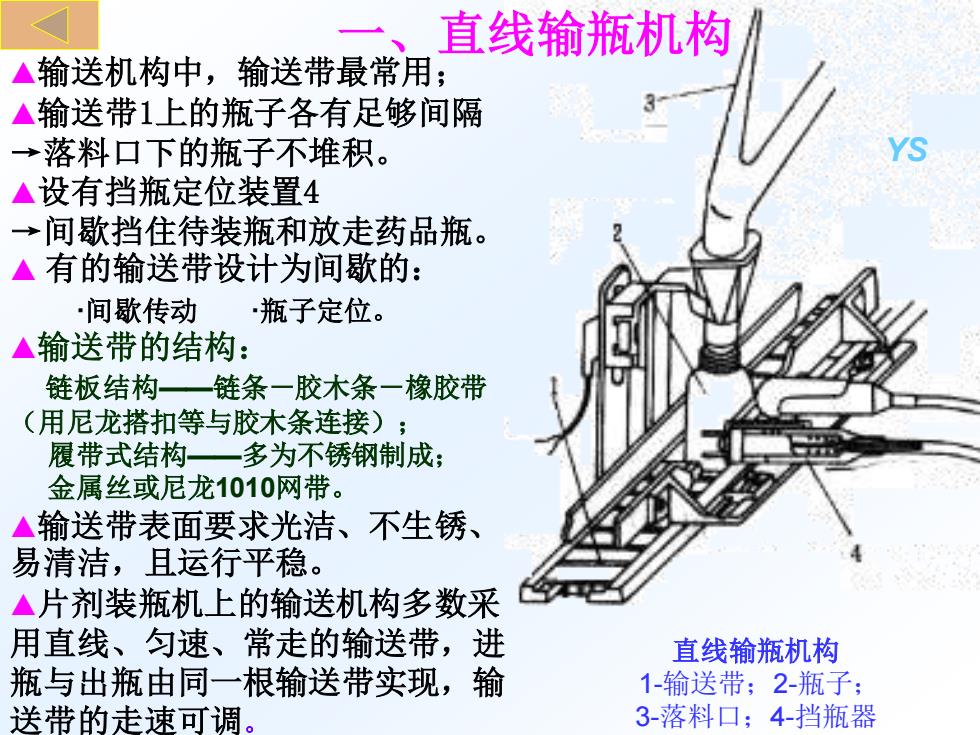

一、直线输瓶机构 直线输瓶机构 1-输送带；2-瓶子； 3-落料口；4-挡瓶器 ▲输送机构中，输送带最常用； ▲输送带1上的瓶子各有足够间隔 →落料口下的瓶子不堆积。 ▲设有挡瓶定位装置4 →间歇挡住待装瓶和放走药品瓶。 ▲ 有的输送带设计为间歇的： ·间歇传动 ·瓶子定位。 ▲输送带的结构： 链板结构——链条－胶木条－橡胶带 （用尼龙搭扣等与胶木条连接）； 履带式结构——多为不锈钢制成； 金属丝或尼龙1010网带。 ▲输送带表面要求光洁、不生锈、 易清洁，且运行平稳。 ▲片剂装瓶机上的输送机构多数采 用直线、匀速、常走的输送带，进 瓶与出瓶由同一根输送带实现，输 送带的走速可调。 YS
一、直线输瓶机构 直线输瓶机构 1-输送带；2-瓶子； 3-落料口；4-挡瓶器 ▲输送机构中，输送带最常用； ▲输送带1上的瓶子各有足够间隔 →落料口下的瓶子不堆积。 ▲设有挡瓶定位装置4 →间歇挡住待装瓶和放走药品瓶。 ▲ 有的输送带设计为间歇的： ·间歇传动 ·瓶子定位。 ▲输送带的结构： 链板结构——链条－胶木条－橡胶带 （用尼龙搭扣等与胶木条连接）； 履带式结构——多为不锈钢制成； 金属丝或尼龙1010网带。 ▲输送带表面要求光洁、不生锈、 易清洁，且运行平稳。 ▲片剂装瓶机上的输送机构多数采 用直线、匀速、常走的输送带，进 瓶与出瓶由同一根输送带实现，输 送带的走速可调。 YS
二、输送带与拨轮送瓶机构 链板拨轮送瓶机构 1-链板式输送带；2-进瓶拨轮；3-转盘；4-定位板；5-出瓶拨轮 ▲工作过程： ▲拨轮的动作与 灌装工作盘的旋 转应配合协调。 ▲拨轮有四爪结 构、多槽等结构 （又叫拨瓶盘） 。 ▲ 此类机构有时 不采用拨瓶轮 。 容器进入输送带1，并随之前移至拨瓶轮2 →拨轮2将瓶逐个拨进灌装工作盘 →容器随工作盘旋转完成灌装等工作 →灌装好的瓶由另一拨轮拨至输出输送带而至下工位。 YS
二、输送带与拨轮送瓶机构 链板拨轮送瓶机构 1-链板式输送带；2-进瓶拨轮；3-转盘；4-定位板；5-出瓶拨轮 ▲工作过程： ▲拨轮的动作与 灌装工作盘的旋 转应配合协调。 ▲拨轮有四爪结 构、多槽等结构 （又叫拨瓶盘） 。 ▲ 此类机构有时 不采用拨瓶轮 。 容器进入输送带1，并随之前移至拨瓶轮2 →拨轮2将瓶逐个拨进灌装工作盘 →容器随工作盘旋转完成灌装等工作 →灌装好的瓶由另一拨轮拨至输出输送带而至下工位。 YS
旋盖机上的拨瓶盘型式 ●Ⅰ型用于圆瓶：缺口联接采用斜弧，缺口R比瓶身半径大1.5mm； Ⅱ型适用于扁瓶：缺口联接也采用斜弧，不必倒角，缺口宽度大 于瓶身宽2mm，缺口中心深度一般比瓶身一半大1.5mm。 ● 缺口的斜弧联接有利于缺口的进瓶，以及改善拨盘在转动时对输 送带上瓶子的压力
旋盖机上的拨瓶盘型式 ●Ⅰ型用于圆瓶：缺口联接采用斜弧，缺口R比瓶身半径大1.5mm； Ⅱ型适用于扁瓶：缺口联接也采用斜弧，不必倒角，缺口宽度大 于瓶身宽2mm，缺口中心深度一般比瓶身一半大1.5mm。 ● 缺口的斜弧联接有利于缺口的进瓶，以及改善拨盘在转动时对输 送带上瓶子的压力
