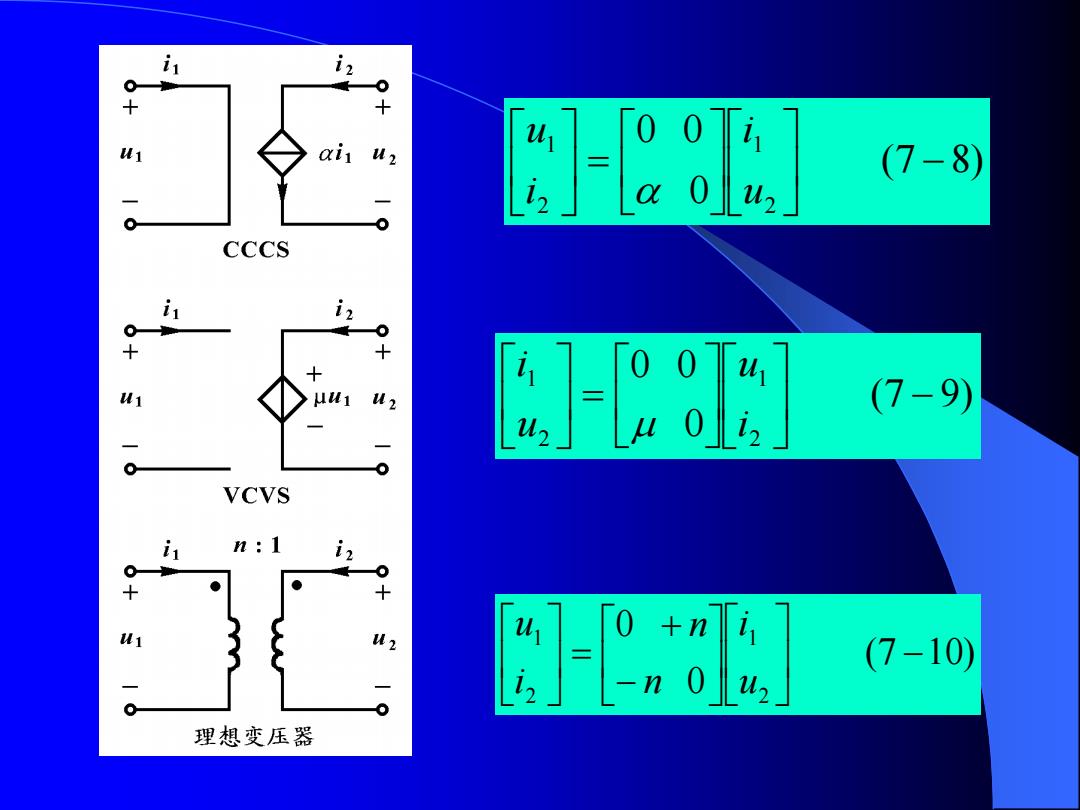

i i? ail E- (7-8) CCCs i + -28☒ (7-9) VCVS n:1 0+n (7-10) u, 理想变压器
(7 8) 0 0 0 2 1 2 1 u i i u (7 9) 0 0 0 2 1 2 1 i u u i (7 10) 0 0 2 1 2 1 u i n n i u

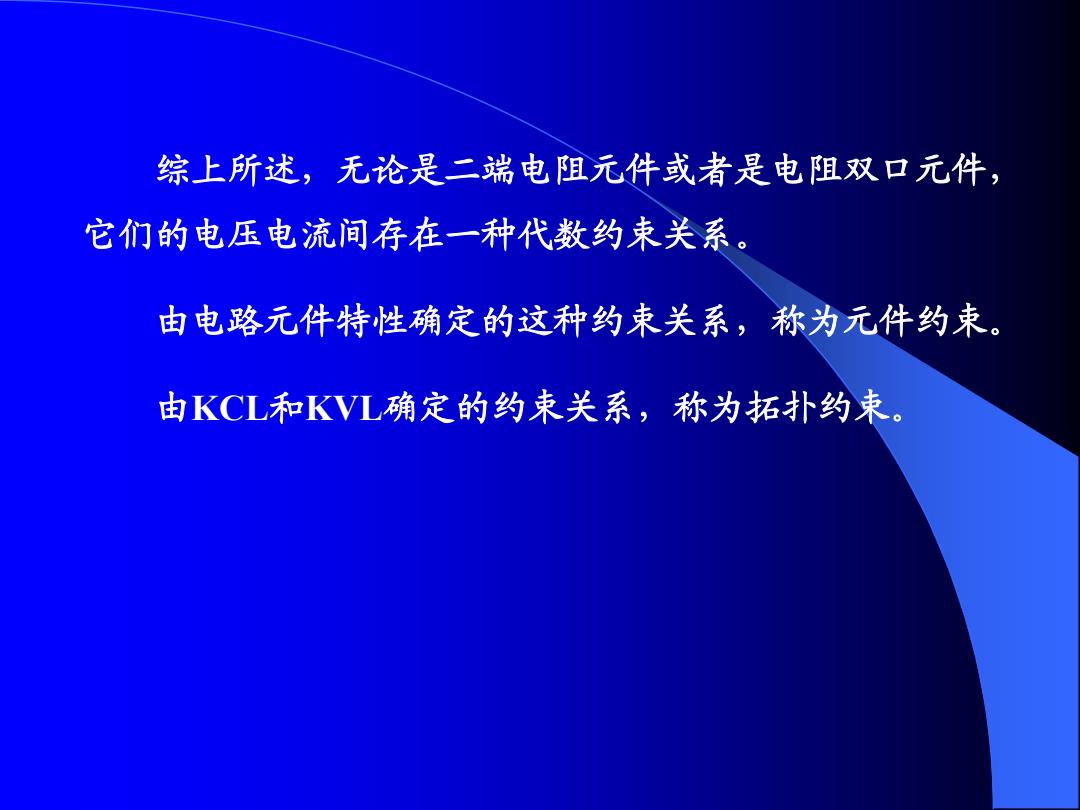

综上所述，无论是二端电阻元件或者是电阻双口元件， 它们的电压电流间存在一种代数约束关系 由电路元件特性确定的这种约束关系，称为元件约束。 由KCL和KVL确定的约束关系，称为拓扑约束
综上所述，无论是二端电阻元件或者是电阻双口元件， 它们的电压电流间存在一种代数约束关系。 由电路元件特性确定的这种约束关系，称为元件约束。 由KCL和KVL确定的约束关系，称为拓扑约束

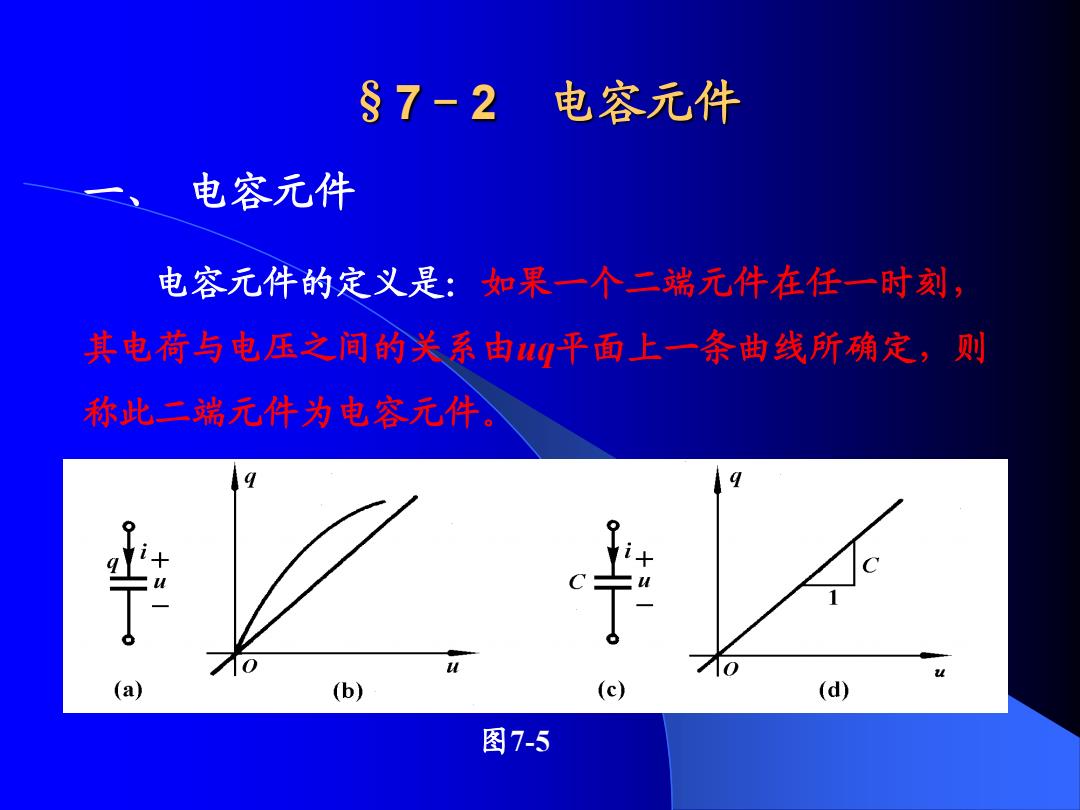

§7-2电容元件 电容元件 电容元件的定义是：如果一个二端元件在任一时刻， 其电荷与电压之间的关系由平面上一条曲线所确定，则 称此二端元件为电容元件 (a) (b) (c) (d) 图7-5
§7－2 电容元件 一 、 电容元件 电容元件的定义是：如果一个二端元件在任一时刻， 其电荷与电压之间的关系由uq平面上一条曲线所确定，则 称此二端元件为电容元件。 图7-5

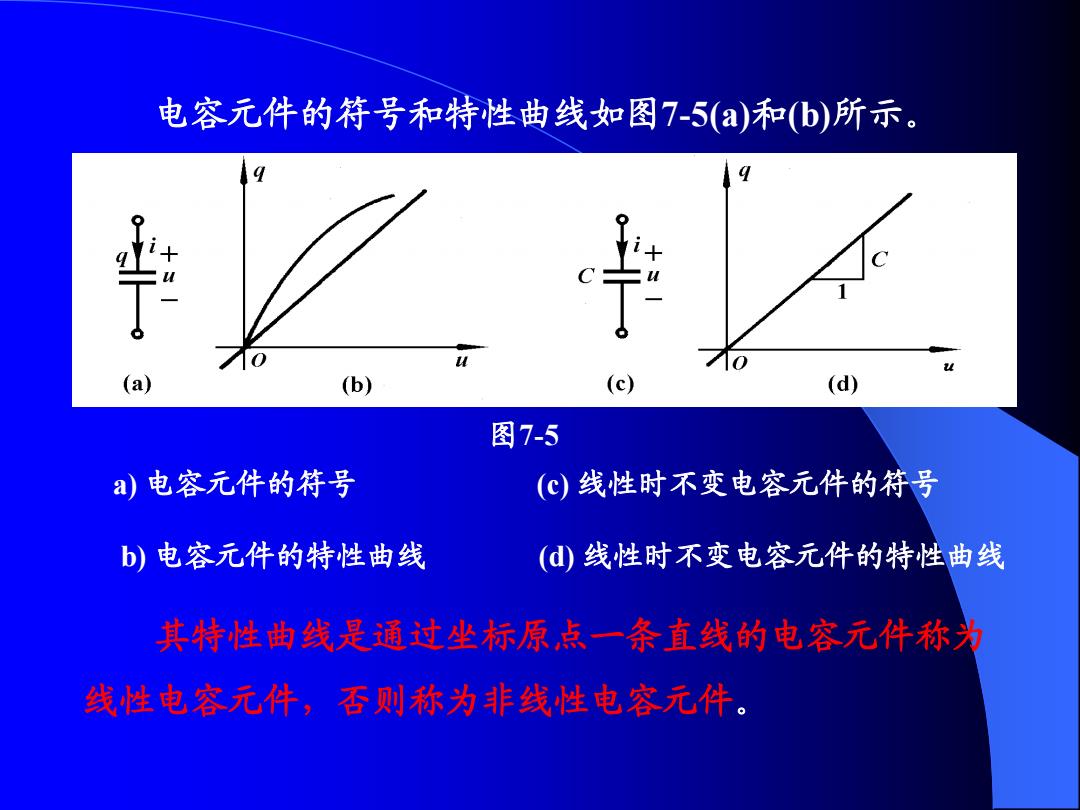

电容元件的符号和特性曲线如图7-5(a)和(b)所示。 (a) (b) (d) 图7-5 a)电容元件的符号 (c)线性时不变电容元件的符号 b)电容元件的特性曲线 ()线性时不变电容元件的特性曲线 其特性曲线是通过坐标原，点一条直线的电容元件称为 线性电容元件，否则称为非线性电容元件
a) 电容元件的符号 (c) 线性时不变电容元件的符号 b) 电容元件的特性曲线 (d) 线性时不变电容元件的特性曲线 图7-5 电容元件的符号和特性曲线如图7-5(a)和(b)所示。 其特性曲线是通过坐标原点一条直线的电容元件称为 线性电容元件，否则称为非线性电容元件

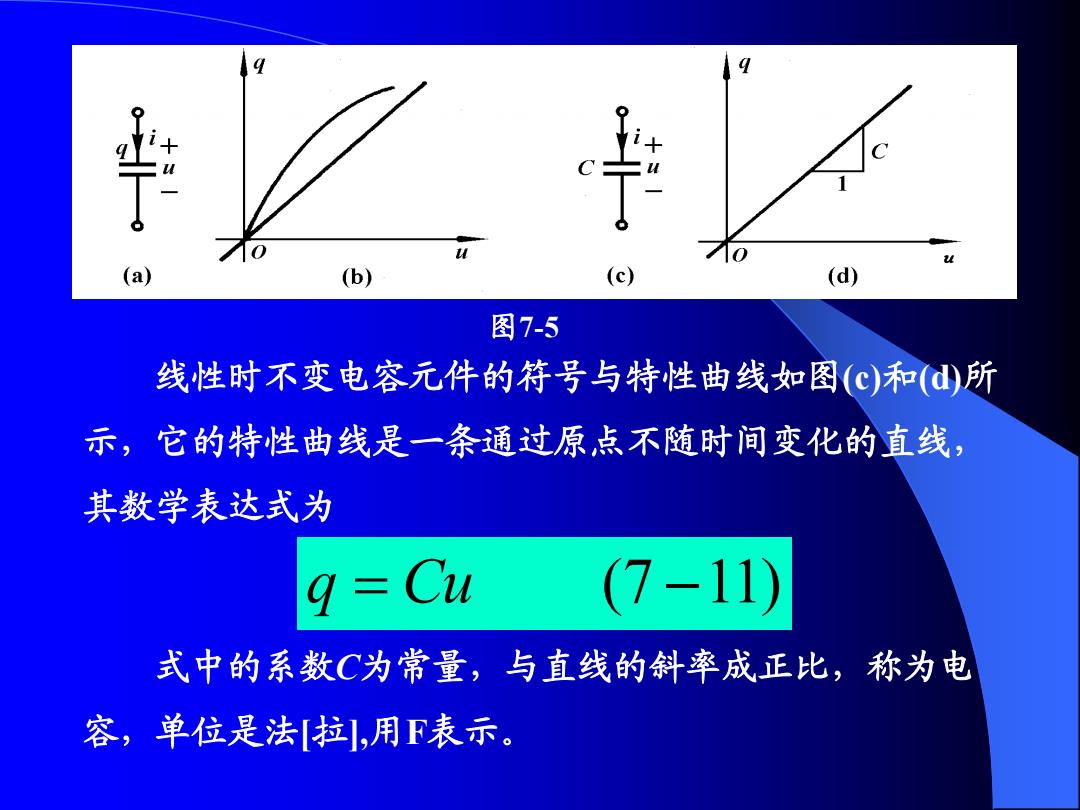

(a) (b) c (d) 图7-5 线性时不变电容元件的符号与特性曲线如图（©）和(d)所 示，它的特性曲线是一条通过原，点不随时间变化的直线， 其数学表达式为 q=Cu (7-11) 式中的系数C为常量，与直线的斜率成正比，称为电 容，单位是法拉]，用F表示
线性时不变电容元件的符号与特性曲线如图(c)和(d)所 示，它的特性曲线是一条通过原点不随时间变化的直线， 其数学表达式为 q Cu (7 11) 式中的系数C为常量，与直线的斜率成正比，称为电 容，单位是法[拉],用F表示。 图7-5
