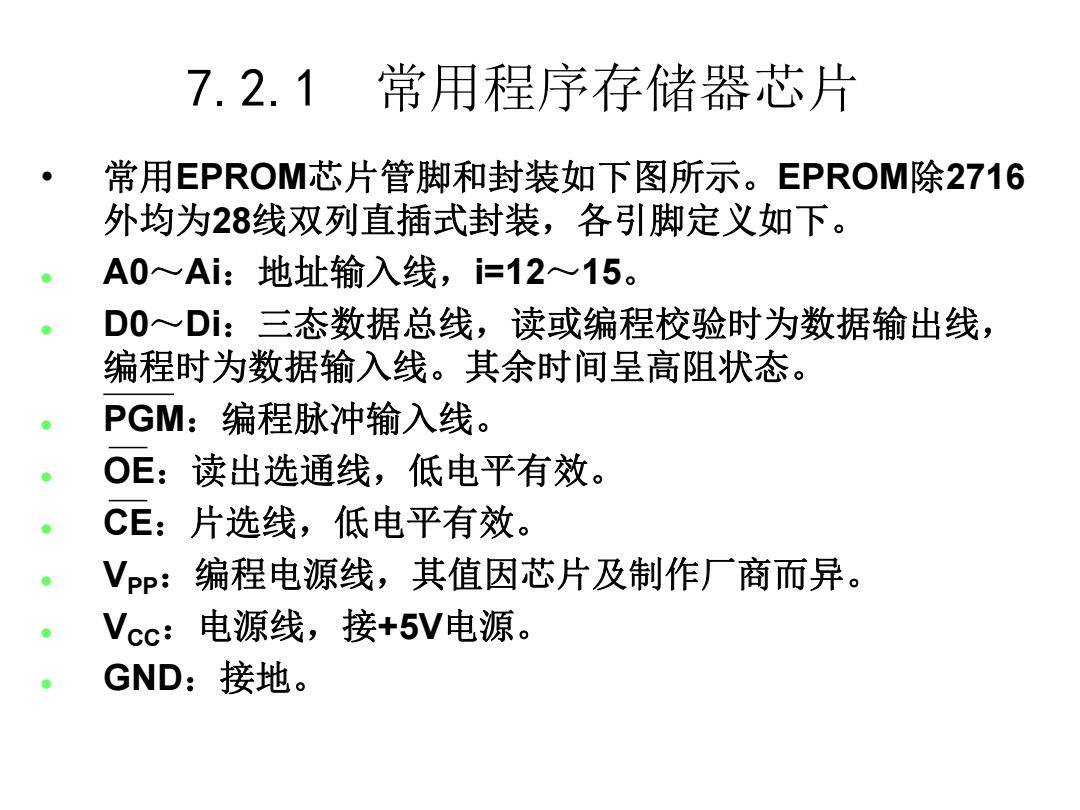

7.2.1 常用程序存储器芯片 常用EPROM芯片管脚和封装如下图所示。EPROM除2716 外均为28线双列直插式封装，各引脚定义如下。 ● A0~Ai:地址输入线，=12~15。 ● D0~Di:三态数据总线，读或编程校验时为数据输出线， 编程时为数据输入线。其余时间呈高阻状态。 PGM:编程脉冲输入线。 OE:读出选通线，低电平有效。 CE:片选线，低电平有效。 VPP:编程电源线，其值因芯片及制作厂商而异。 Vcc:电源线，接+5V电源。 GND:接地
7.2.1 常用程序存储器芯片 • 常用EPROM芯片管脚和封装如下图所示。EPROM除2716 外均为28线双列直插式封装，各引脚定义如下。 l A0～Ai：地址输入线，i=12～15。 l D0～Di：三态数据总线，读或编程校验时为数据输出线， 编程时为数据输入线。其余时间呈高阻状态。 l PGM：编程脉冲输入线。 l OE：读出选通线，低电平有效。 l CE：片选线，低电平有效。 l VPP：编程电源线，其值因芯片及制作厂商而异。 l VCC：电源线，接+5V电源。 l GND：接地

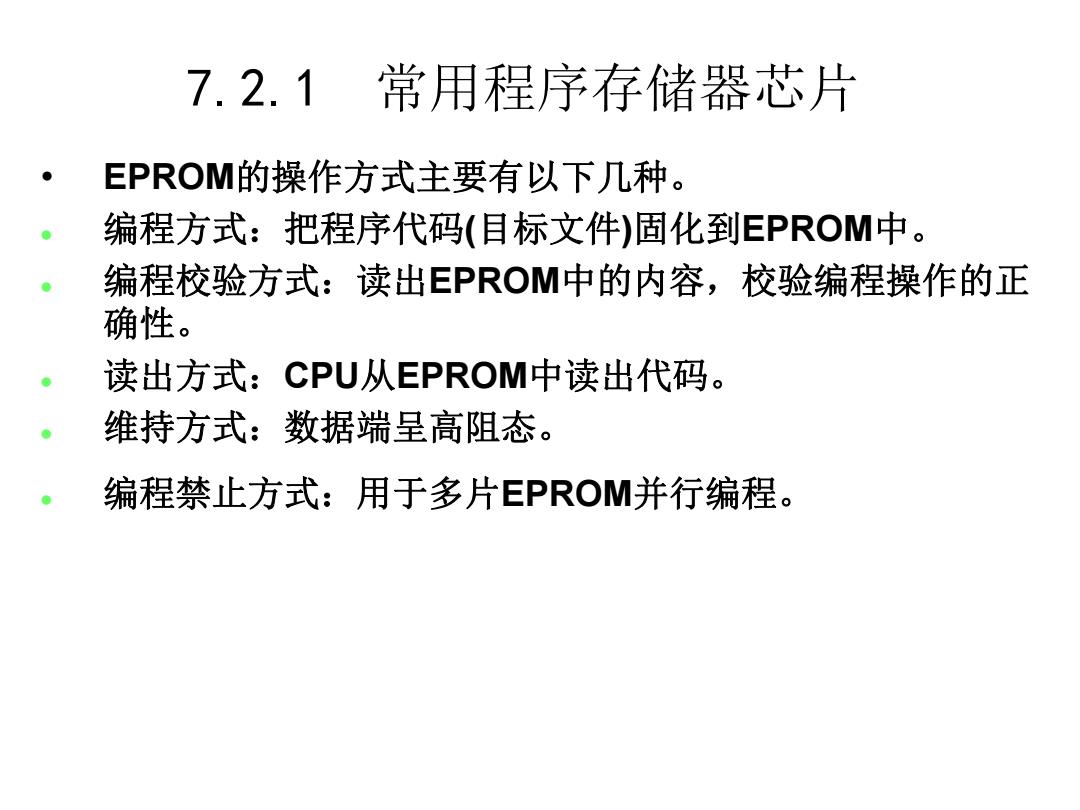

7.2.1 常用程序存储器芯片 EPROM的操作方式主要有以下几种。 编程方式：把程序代码（目标文件）固化到EPROM中。 编程校验方式：读出EPROM中的内容，校验编程操作的正 确性。 读出方式： CPU从EPROM中读出代码。 维持方式：数据端呈高阻态。 编程禁止方式：用于多片EPROM并行编程
7.2.1 常用程序存储器芯片 • EPROM的操作方式主要有以下几种。 l 编程方式：把程序代码(目标文件)固化到EPROM中。 l 编程校验方式：读出EPROM中的内容，校验编程操作的正 确性。 l 读出方式：CPU从EPROM中读出代码。 l 维持方式：数据端呈高阻态。 l 编程禁止方式：用于多片EPROM并行编程

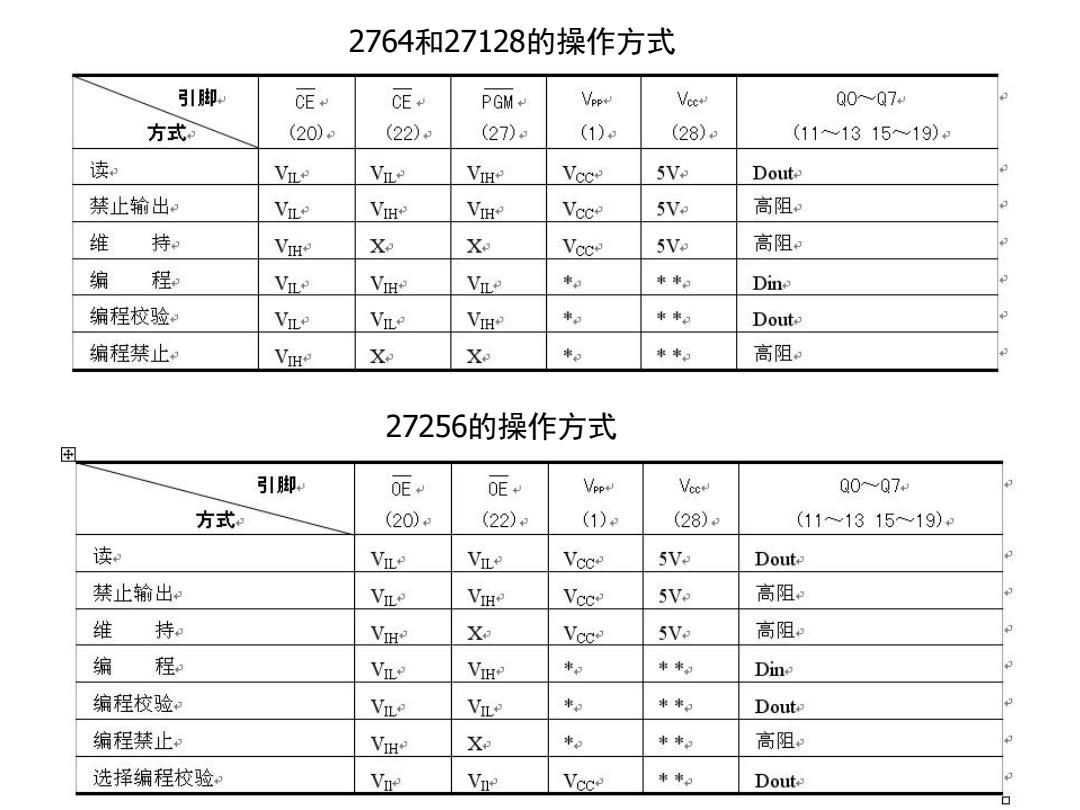

2764和27128的操作方式 引脚 CE CE PGM Vppe Vcc Q0-Q7 方式 (20) (22) (27)e (1) (28) (11~131519) 读p Vne Vue Vie Vece 5Ve Doute 禁止输出。 Vue Vie Vie Vcce 5Ve 高阻 维持 VHe Xo Xe Vcce 5Ve 高阻 编程 Vue VIHe Vue *。 米米 Dine 编程校验 VLe VLe VIH 串知 Doute 编程禁止 Vie Xo Xo 半 高阻 27256的操作方式 图 引脚 OE OE Vppe Vce Q0~Q74 方式 (20) (22) (1) (28) (11131519)g 读e VLe Vue Vcc 5Ve Doute 禁止输出 VL VH Vcce 5Ve 高阻 维 持 VIHe Xe Vcce 5Ve 高阻e 编 程 VIe Vie 非e 半水 Dine 编程校验 VILe VLe *知 Doute 编程禁止 Vue Xo *妇 米米 高阻 选择编程校验 Vue Vue Vcce Doute
2764和27128的操作方式 27256的操作方式
27512的操作方式 引脚 CE OE /pp Vcc Q0~Q74 方式 (20) (22)3 (28)e (11131519)0 读。 Vue Vue 5Ve Doute 禁止输出 VL Vure Vcce 高阻 维持 Vue Xo Vece 高阻 编程知 VLe 12.5V±0.5V 6V3 Dine 编程校验 Vue VLe 6Ve Doute 编程禁止 Vie 12.5V±0.5Ve 6Ve 高阻 注：X代表任意状态。 *代表VPP的大小与型号和编程方式有关。 **代表VCC的大小与型号和编程方式有关
注： X 代表任意状态。 * 代表VPP的大小与型号和编程方式有关。 * * 代表VCC的大小与型号和编程方式有关。 27512 的操作方式

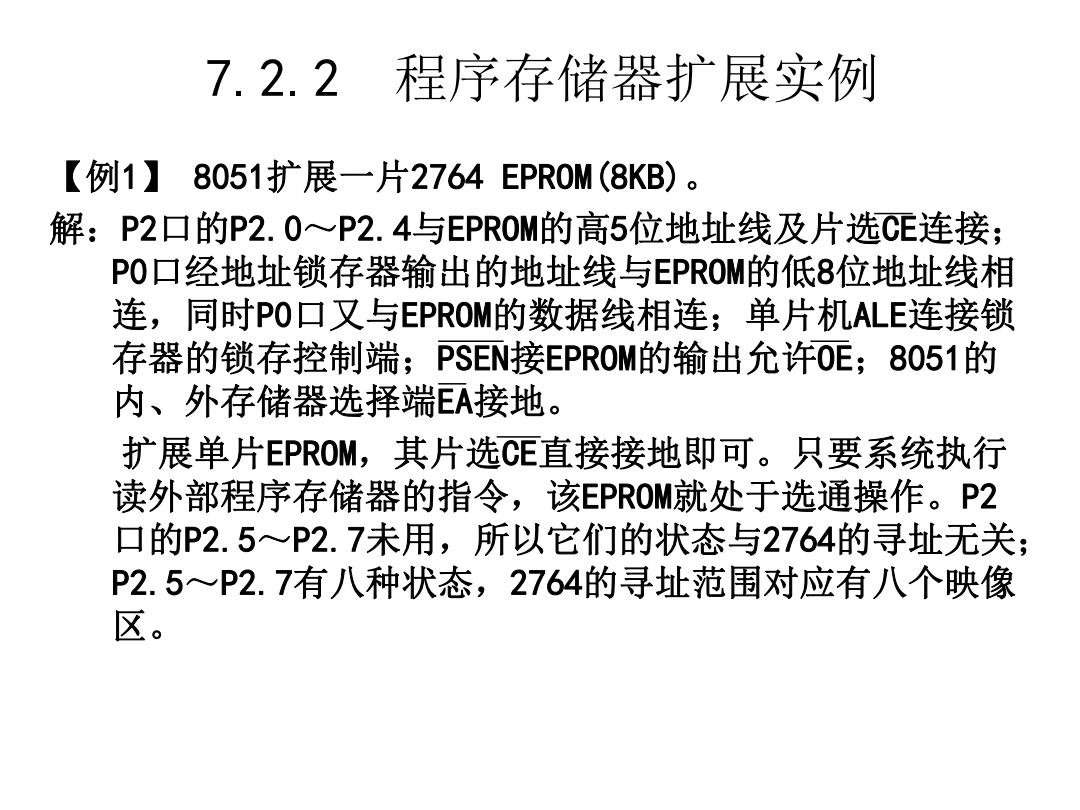

7.2.2 程序存储器扩展实例 【例1】 8051扩展一片2764EPR0M(8KB)。 解：P2口的P2.0~P2.4与EPR0M的高5位地址线及片选CE连接； P0口经地址锁存器输出的地址线与EPR0M的低8位地址线相 连，同时PO口又与EPROM的数据线相连；单片机ALE连接锁 存器的锁存控制端；PSE接EPROM的输出允许OE;8051的 内、外存储器选择端EA接地。 扩展单片EPROM,其片选CE直接接地即可。只要系统执行 读外部程序存储器的指令，该EPROM就处于选通操作。P2 口的P2.5P2.7未用，所以它们的状态与2764的寻址无关； P2.5~P2.7有八种状态，2764的寻址范围对应有八个映像 区
7.2.2 程序存储器扩展实例 【例1】 8051扩展一片2764 EPROM(8KB)。 解：P2口的P2.0～P2.4与EPROM的高5位地址线及片选CE连接； P0口经地址锁存器输出的地址线与EPROM的低8位地址线相 连，同时P0口又与EPROM的数据线相连；单片机ALE连接锁 存器的锁存控制端；PSEN接EPROM的输出允许OE；8051的 内、外存储器选择端EA接地。 扩展单片EPROM，其片选CE直接接地即可。只要系统执行 读外部程序存储器的指令，该EPROM就处于选通操作。P2 口的P2.5～P2.7未用，所以它们的状态与2764的寻址无关； P2.5～P2.7有八种状态，2764的寻址范围对应有八个映像 区
