7.1.1 总线 1.数据总线 数据总线(DB)用于单片机与存储器之间或单片机与O端口 之间传输数据。 数据总线的位数与单片机处理数据的字长一致，如8051单 片机是8位字长，数据总线的位数也是8位。 从结构上来说数据总线是双向的，即数据既可以从单片机 送到O端口，也可以从O端口送到单片机
7.1.1 总线 1. 数据总线 • 数据总线(DB)用于单片机与存储器之间或单片机与I/O端口 之间传输数据。 • 数据总线的位数与单片机处理数据的字长一致，如8051单 片机是8位字长，数据总线的位数也是8位。 • 从结构上来说数据总线是双向的，即数据既可以从单片机 送到I/O端口，也可以从I/O端口送到单片机
7.1.1 总线 2.地址总线 地址总线AB用于传送单片机送出的地址信号，以便进行存 储单元和O端口的选择。 ● 地址总线的位数决定了单片机可扩展存储容量的大小。如 8051单片机地址总线为16位，其最大可扩展存储容量为 216=64K字节。 地址总线是单向的，因地址信息总是由CPU发出的。 3.控制总线 控制总线用来传输控制信号，其中包括CPU送往外围单元 的控制信号，如读信号、写信号和中断响应信号等；还包 括外围单元发给送给CPU的信号，如时钟信号、中断请求 信号以及准备就绪信号等
7.1.1 总线 2. 地址总线 • 地址总线AB用于传送单片机送出的地址信号，以便进行存 储单元和I/O端口的选择。 • 地址总线的位数决定了单片机可扩展存储容量的大小。如 8051单片机地址总线为16位，其最大可扩展存储容量为 216=64K字节。 • 地址总线是单向的，因地址信息总是由CPU发出的。 3. 控制总线 • 控制总线用来传输控制信号，其中包括CPU送往外围单元 的控制信号，如读信号、写信号和中断响应信号等；还包 括外围单元发给送给CPU的信号，如时钟信号、中断请求 信号以及准备就绪信号等
7.1.1 总线 单片机的三总线结构 A8~A15 P2.0P2.7 ALE 地址总线 地址 A0~A7 P0.0P0.7 锁存器 D0~D7 数据总线 8051 PSEN 控制总线 RD WR
7.1.1 总线 P2.0～P2.7 ALE P0.0～P0.7 8051 PSEN RD WR 地址 锁存器 数据总线 地址总线 控制总线 A8~A15 A0~A7 D0~D7 单片机的三总线结构
7.1.2 扩展总线的实现 1.并行扩展总线组成 80C51系列总线型单片机中，由P0口做地址/数据复用口； P2口做地址线的高八位；P3口的RD、WR加上控制线EA、 ALE、PSEN等组成控制总线。 (1)地址总线A0~A15 地址总线的高8位是由P2口提供的，低8位是由P0口提供的。 在访问外部存储器时，由地址锁存信号ALE的下降沿把P0 口的低8位以及P2口的高8位锁存至地址锁存器中，从而构 成系统的16位地址总线。 实标应用系统中，高位地址线并不固定为8位，需要用几 位就从P2口中引出几条口线
7.1.2 扩展总线的实现 1. 并行扩展总线组成 80C51系列总线型单片机中，由P0口做地址/数据复用口； P2口做地址线的高八位；P3口的RD、WR加上控制线EA、 ALE、PSEN等组成控制总线。 (1) 地址总线A0～A15 l 地址总线的高8位是由P2口提供的，低8位是由P0口提供的。 l 在访问外部存储器时，由地址锁存信号ALE的下降沿把P0 口的低8位以及P2口的高8位锁存至地址锁存器中，从而构 成系统的16位地址总线。 l 实际应用系统中，高位地址线并不固定为8位，需要用几 位就从P2口中引出几条口线
7.1.2 扩展总线的实现 (2) 数据总线D0~D7 数据总线是由P0口提供的，因为P0口线既用作地址线，又 用作数据线（分时使用），因此，需要加一个8位锁存器。 在实际应用时，先把低8位地址送锁存器暂存，然后再由地 址锁存器给系统提供低8位地址，而把P0口线作为数据线 使用。 在读信号RD与写信号WR有效时，P0口上出现的为数据信 息

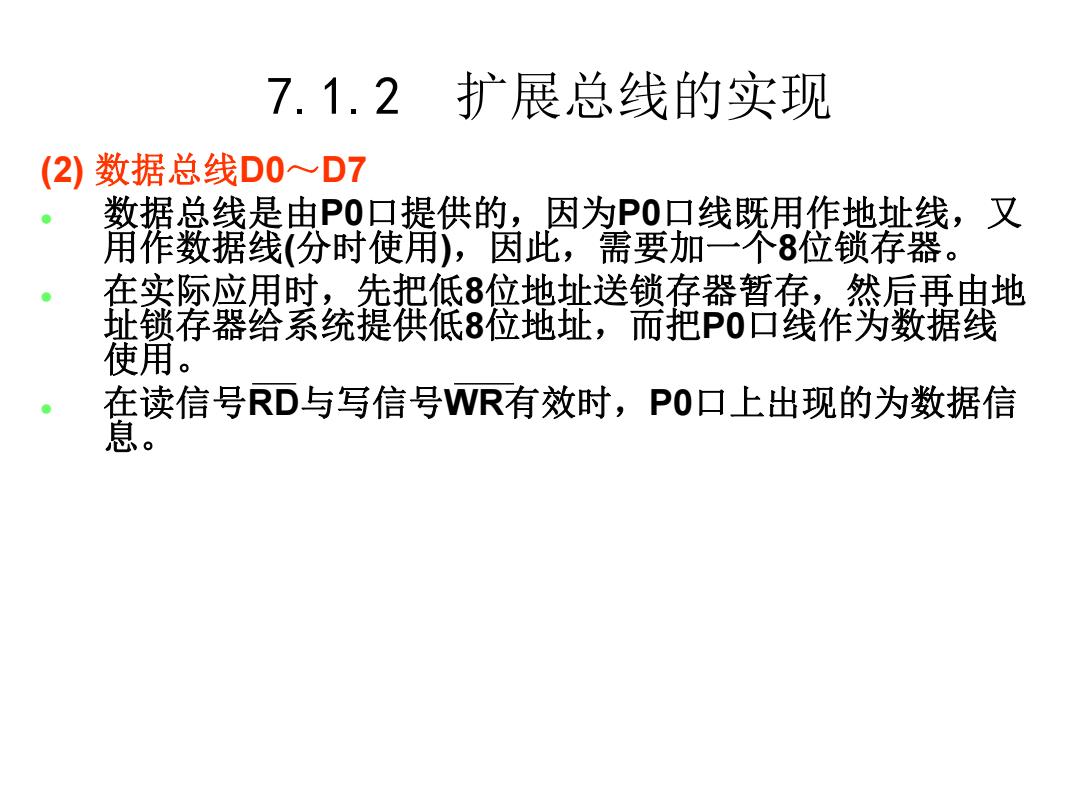

7.1.2 扩展总线的实现 (2) 数据总线D0～D7 l 数据总线是由P0口提供的，因为P0口线既用作地址线，又 用作数据线(分时使用)，因此，需要加一个8位锁存器。 l 在实际应用时，先把低8位地址送锁存器暂存，然后再由地 址锁存器给系统提供低8位地址，而把P0口线作为数据线 使用。 l 在读信号RD与写信号WR有效时，P0口上出现的为数据信 息
