第10章 80X86的最新技术发展 ntel80X86处理器的发展 Intel8080一8位微处理器 Intel8085一高档8位微处理器 指令比较完善，有了中断与DMA 汇编、BASIC,FORTRAN、PLM 后期配备CPM操作系统 Intel8086-16位 8086数据总线16位、地址总线20位 Intel8088准16位 外部数据总线8位，内部数据总线16位 IBM PC、IBMPC/XT Intel880286、MC68010一高档16位 数据总线16位，地址总线24位 IBM PC/AT 实地址模式、虚地址保护模式 虚地址模式可寻址16MB物理地址和1GB的虚拟地址 空间 Ji Lin University China COMPUTER SCIENCE AND TECHNOLOGY
COMPUTER SCIENCE AND TECHNOLOGY COMPUTER SCIENCE AND TECHNOLOGY 第10章 80X86的最新技术发展 Intel80X86处理器的发展 • Intel8080 — 8位微处理器 • Intel8085 — 高档8位微处理器 指令比较完善，有了中断与DMA 汇编、BASIC，FORTRAN、PL/M 后期配备CP/M操作系统 • Intel8086—16位 8086数据总线16位、地址总线20位 • Intel8088 — 准16位 外部数据总线8位，内部数据总线16位 IBM PC、IBM PC/XT • Intel80286、MC68010 — 高档16位 数据总线16位，地址总线24位 IBM PC/AT 实地址模式、虚地址保护模式 虚地址模式可寻址16MB物理地址和1GB的虚拟地址 空间

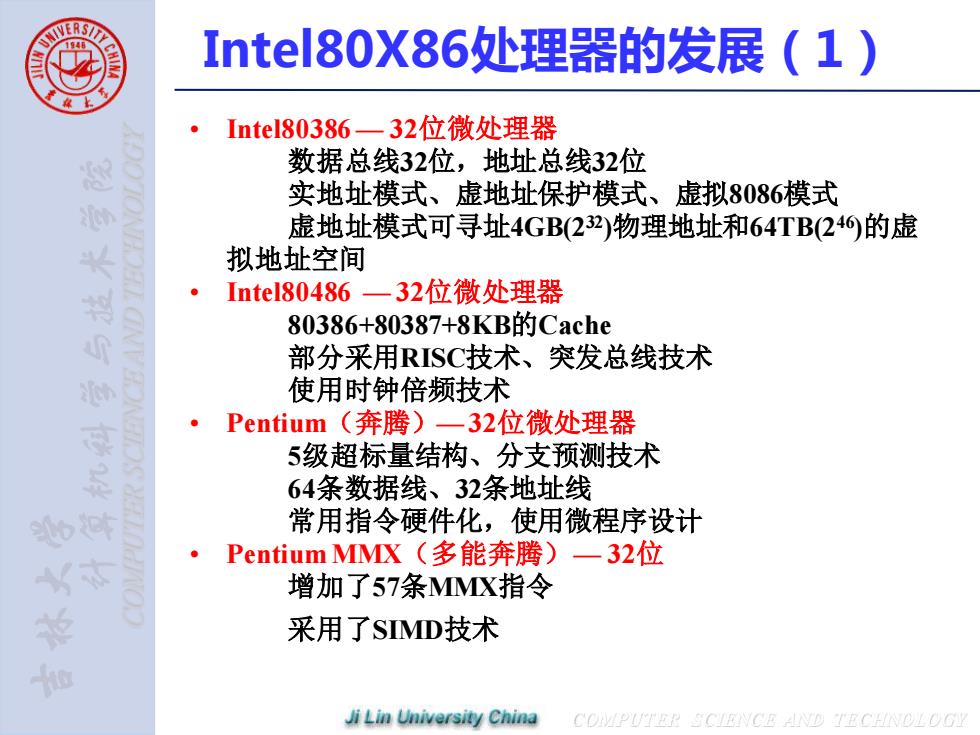

Intel80X86处理器的发展（1) Intels80386一32位微处理器 数据总线32位，地址总线32位 实地址模式、虚地址保护模式、虚拟8086模式 虚地址模式可寻址4GB(232)物理地址和64TB(24的虚 拟地址空间 Intel80486一32位微处理器 80386+80387+8KB的Cache 部分采用RISC技术、突发总线技术 使用时钟倍频技术 Pentium(奔腾)一32位微处理器 5级超标量结构、分支预测技术 64条数据线、32条地址线 树本 常用指令硬件化，使用微程序设计 Pentium MMX（多能奔腾)一32位 增加了57条MX指令 采用了SIMD技术 Ji Lin University China COMPUTER SCIENCE山DY室CHNOLOGY
COMPUTER SCIENCE AND TECHNOLOGY COMPUTER SCIENCE AND TECHNOLOGY Intel80X86处理器的发展（1） • Intel80386 — 32位微处理器 数据总线32位，地址总线32位 实地址模式、虚地址保护模式、虚拟8086模式 虚地址模式可寻址4GB(232)物理地址和64TB(246)的虚 拟地址空间 • Intel80486 — 32位微处理器 80386+80387+8KB的Cache 部分采用RISC技术、突发总线技术 使用时钟倍频技术 • Pentium（奔腾）—32位微处理器 5级超标量结构、分支预测技术 64条数据线、32条地址线 常用指令硬件化，使用微程序设计 • Pentium MMX（多能奔腾）— 32位 增加了57条MMX指令 采用了SIMD技术

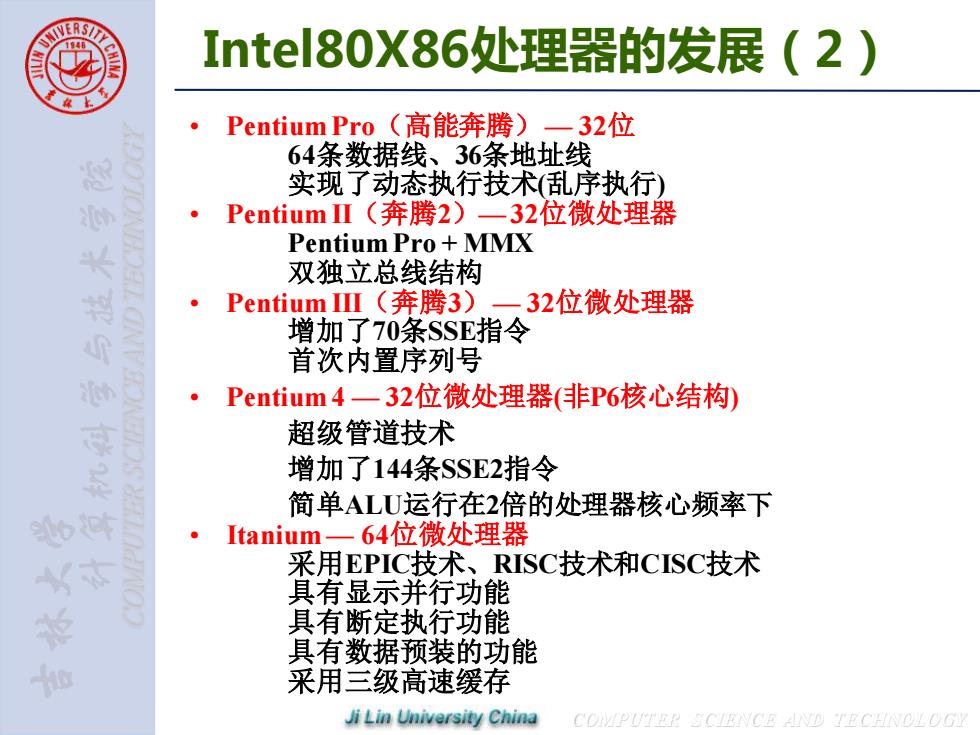

Intel80X86处理器的发展(2) 上 Pentium Pro(高能奔腾)一32位 64条数据线、36条地址线 实现了动态执行技术（乱序执行） PentiumⅡ（奔腾2）一32位微处理器 Pentium Pro+MMX 双独立总线结构 Pentium III(奔腾3) 2位微处理器 增加了70条SSE指令 首次内置序列号 Pentium4一32位微处理器（非P6核心结构） 超级管道技术 增加了144条SSE2指令 简单ALU运行在2倍的处理器核心频率下 Itanium一64位微处理器 采用EPIC技术、RISC技术和CISC技术 具有显示并行功能 具有断定执行功能 具有数据预装的功能 采用三级高速缓存 Ji Lin University China COMPUTER SCIENCE AND TECHNOLOGY
COMPUTER SCIENCE AND TECHNOLOGY COMPUTER SCIENCE AND TECHNOLOGY Intel80X86处理器的发展（2） • Pentium Pro（高能奔腾）— 32位 64条数据线、36条地址线 实现了动态执行技术(乱序执行) • Pentium II（奔腾2）—32位微处理器 Pentium Pro + MMX 双独立总线结构 • Pentium III（奔腾3）— 32位微处理器 增加了70条SSE指令 首次内置序列号 • Pentium 4 — 32位微处理器(非P6核心结构) 超级管道技术 增加了144条SSE2指令 简单ALU运行在2倍的处理器核心频率下 • Itanium — 64位微处理器 采用EPIC技术、RISC技术和CISC技术 具有显示并行功能 具有断定执行功能 具有数据预装的功能 采用三级高速缓存
Intel微处理器发展图 Intel Confidential Introducing the Foundation for the IntelR Pentium 4 Processor Intel Ne8urst型 Micro-Architecture Visual Today Internet P6 Micro-Architecture Visual Computing P5 Micro-Architecture Inter NetBurst Multimedia Micro-Architecture designed to deliver 486 Micro-architecture Windows user appreciated performance gains Time inte Copin1e2四0tC=m的 Ji Lin University China COMPUTER SCIENCE山DY里CHNOLOGY
COMPUTER SCIENCE AND TECHNOLOGY COMPUTER SCIENCE AND TECHNOLOGY Intel 微处理器发展图
现代微机发展的特点 上 微处理器性能不断增强 微处理器支持芯片被高度集成 主板总线结构发生改变 保持向上兼容性 微机主板结构发生很大变化 Ji Lin University China COMPUTER SCIENCE AND TECHNOLOGY
COMPUTER SCIENCE AND TECHNOLOGY COMPUTER SCIENCE AND TECHNOLOGY 现代微机发展的特点 • 微处理器性能不断增强 • 微处理器支持芯片被高度集成 • 主板总线结构发生改变 • 保持向上兼容性 • 微机主板结构发生很大变化
