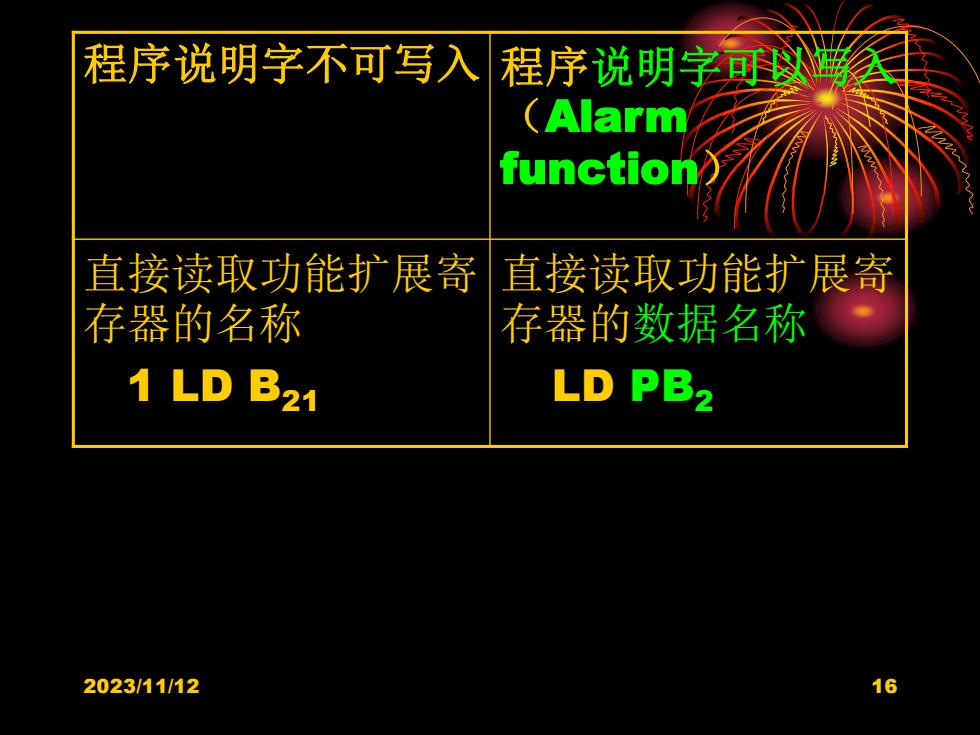

程序说明字不可写入程序说明字医 (Alarm function 直接读取功能扩展寄 直接读取功能扩展寄 存器的名称 存器的数据名称 1 LD B21 LD PB2 2023/11/12 16
2023/11/12 16 程序说明字不可写入 程序说明字可以写入 （Alarm function） 直接读取功能扩展寄 存器的名称 1 LD B21 直接读取功能扩展寄 存器的数据名称 LD PB2

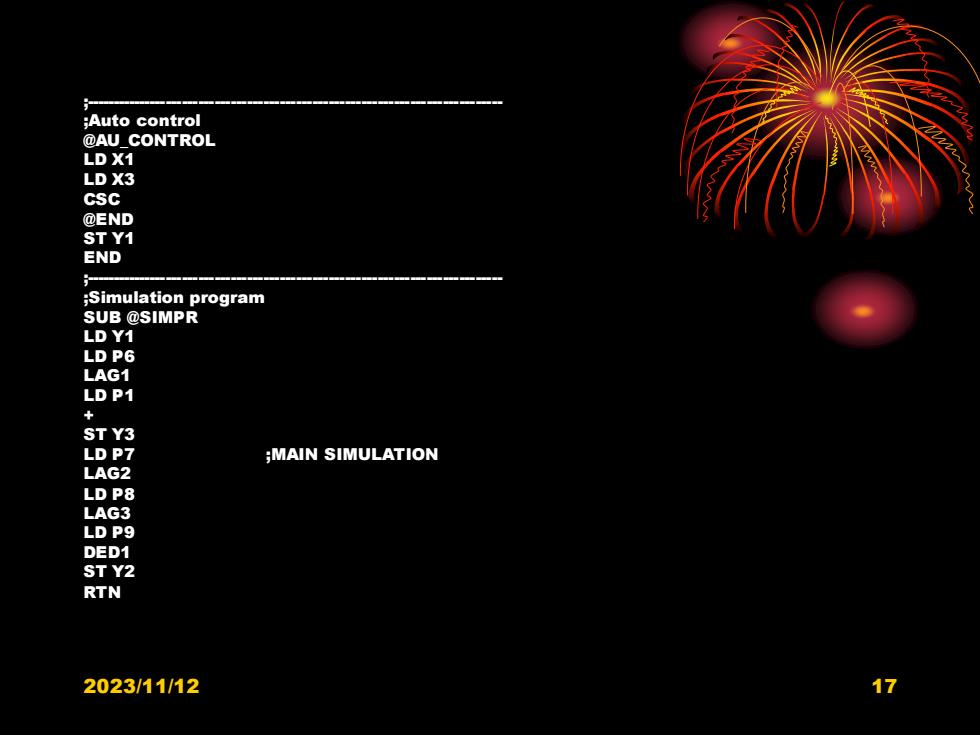

;Auto control @AU_CONTROL LD X1 LD X3 cSc @END ST Y1 END Simulation program SUB @SIMPR LD Y1 LDP6 LAG1 LDP1 + ST Y3 LDP7 ;MAIN SIMULATION LAG2 LDP8 LAG3 LDP9 DED1 ST Y2 RTN 2023/11/12 17
2023/11/12 17 ;----------------------------------------------------------------------------- ;Auto control @AU_CONTROL LD X1 LD X3 CSC @END ST Y1 END ;----------------------------------------------------------------------------- ;Simulation program SUB @SIMPR LD Y1 LD P6 LAG1 LD P1 + ST Y3 LD P7 ;MAIN SIMULATION LAG2 LD P8 LAG3 LD P9 DED1 ST Y2 RTN

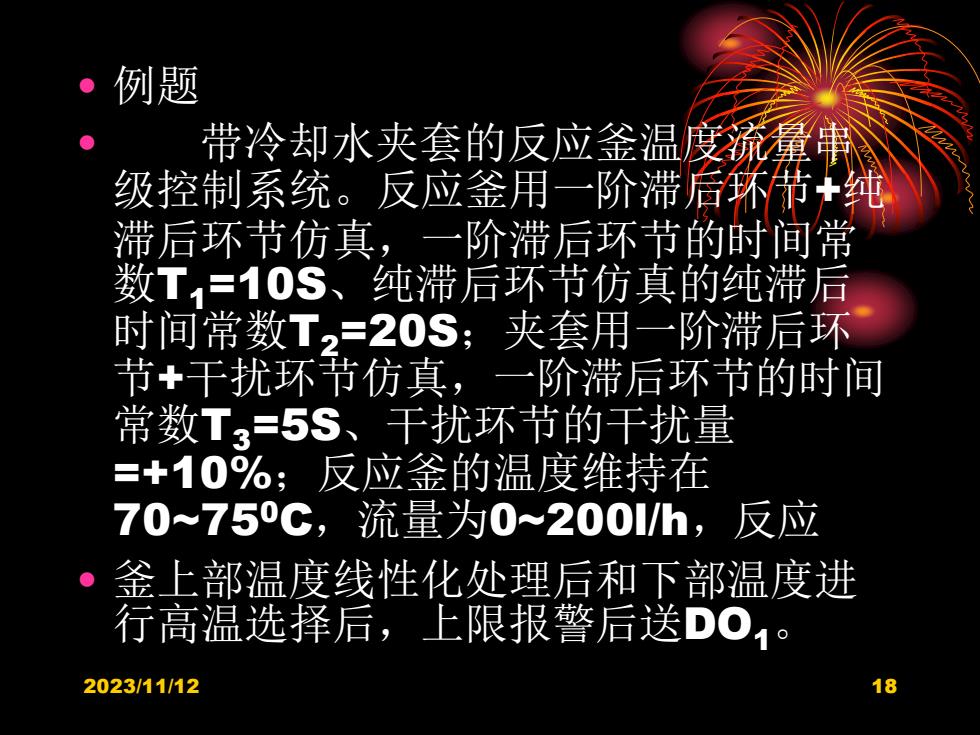

。例题 带冷却水夹套的反应釜温度颜拿伟。 级控制系统。反应釜用一阶滞后环节+纯 滞后环节仿真，一阶滞后环节的时间常 数T,=10S、纯滞后环节仿真的纯滞后 时间常数T2=20S;夹套用一阶滞后环 节+干扰环节仿真，一阶滞后环节的时间 常数T3=5S、干扰环节的干扰量 =+10%；反应釜的温度维持在 70~75C,流量为0~200I/h,反应 釜上部温度线性化处理后和下部温度进 行高温选择后，上限报警后送DO1。 2023/11112 18
2023/11/12 18 • 例题 • 带冷却水夹套的反应釜温度流量串 级控制系统。反应釜用一阶滞后环节+纯 滞后环节仿真，一阶滞后环节的时间常 数T1=10S、纯滞后环节仿真的纯滞后 时间常数T2=20S；夹套用一阶滞后环 节+干扰环节仿真，一阶滞后环节的时间 常数T3=5S、干扰环节的干扰量 =+10%；反应釜的温度维持在 70~750C，流量为0~200l/h，反应 • 釜上部温度线性化处理后和下部温度进 行高温选择后，上限报警后送DO1
