SLPC调节器 YS170调节器 PV、SV、用动圈指示 PV、SV、V液晶显 表显示 示器显示 MV用电流指示表显示 SV由SET按键给出 同SLPC C/AVM运行方式切换开关 同SLPC 可编程功能键PF 同SLPC 手动输出操作杆 输出操作键 无 画面翻页键 2023/11112

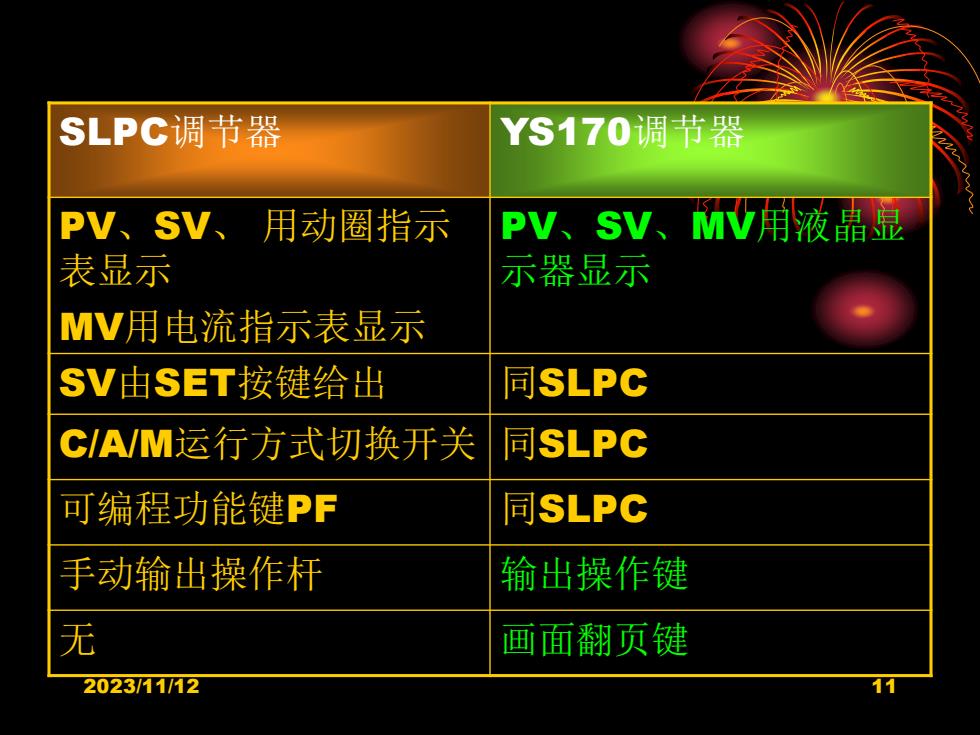

2023/11/12 11 SLPC调节器 YS170调节器 PV、SV、 用动圈指示 表显示 MV用电流指示表显示 PV、SV、MV用液晶显 示器显示 SV由SET按键给出 同SLPC C/A/M运行方式切换开关 同SLPC 可编程功能键PF 同SLPC 手动输出操作杆 输出操作键 无 画面翻页键
·2、侧面盘 SLPC调节器 YS170调节器 液晶显示器 无侧面盘 键盘 调整开关/正反作用开关 ROM插座 编程器插座 2023/11112 12

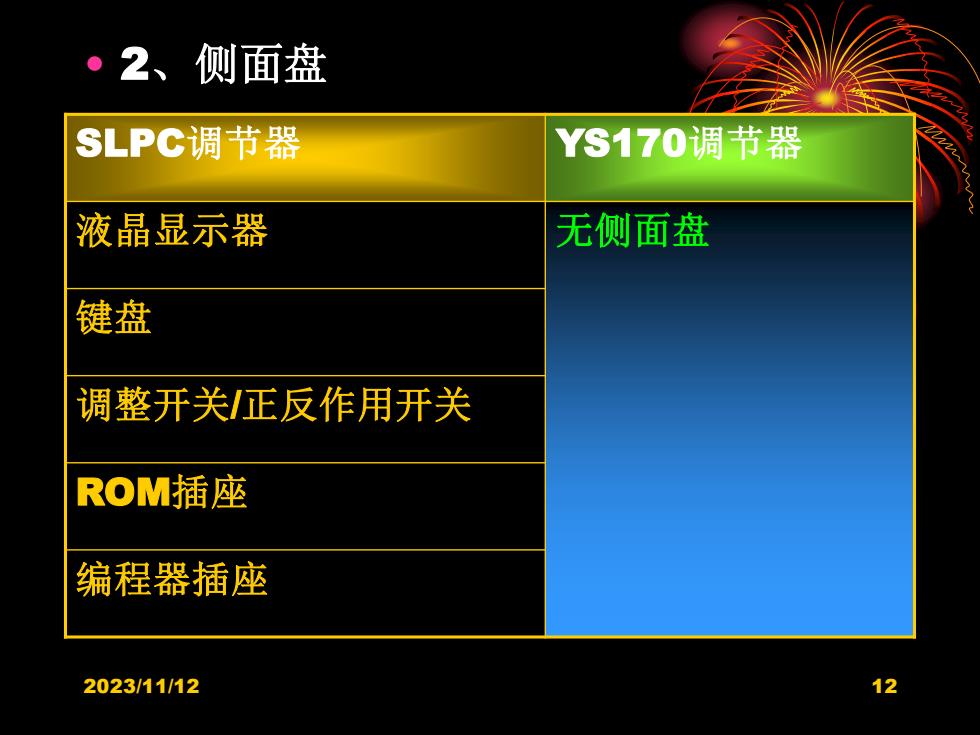

2023/11/12 12 • 2、侧面盘 SLPC调节器 YS170调节器 液晶显示器 无侧面盘 键盘 调整开关/正反作用开关 ROM插座 编程器插座
SLPC调节器 YS170调节器 无内面盘 RS232C接▣ 便携式手操器接口 硬手动打开关闭开关 硬手动输出旋钮 输出平衡指示灯 机芯锁定杆 2023/11/12 13
2023/11/12 13 • 3、内面盘 SLPC调节器 YS170调节器 无内面盘 RS232C接口 便携式手操器接口 硬手动打开/关闭开关 硬手动输出旋钮 输出平衡指示灯 机芯锁定杆 PROGRAMMER MANUAL STA 30 40 50 HARD MANUL ON OFF BAL 连接PC机用的RS-232 插件 硬手动切换开关 硬手动旋钮 便携式手操器 的连接插件 机芯锁定杠 输出平衡灯 机芯连接插件
(二)直接输入的信号 SLPC调节 YS170调节器 器 模拟量信号 模拟量信号15V 15V 状态量信号 状态量信号 无 10-~100mV输入信号 无 10~63mV热电偶输入信号 无 10~650C/10-500°C热电阻输入信号 无 100-2000滑线电阻输入信号 无 15V隔离输入信号 无 4~20mA两线制变送器输入信号 20231112 0~10kHZ频率输入信号

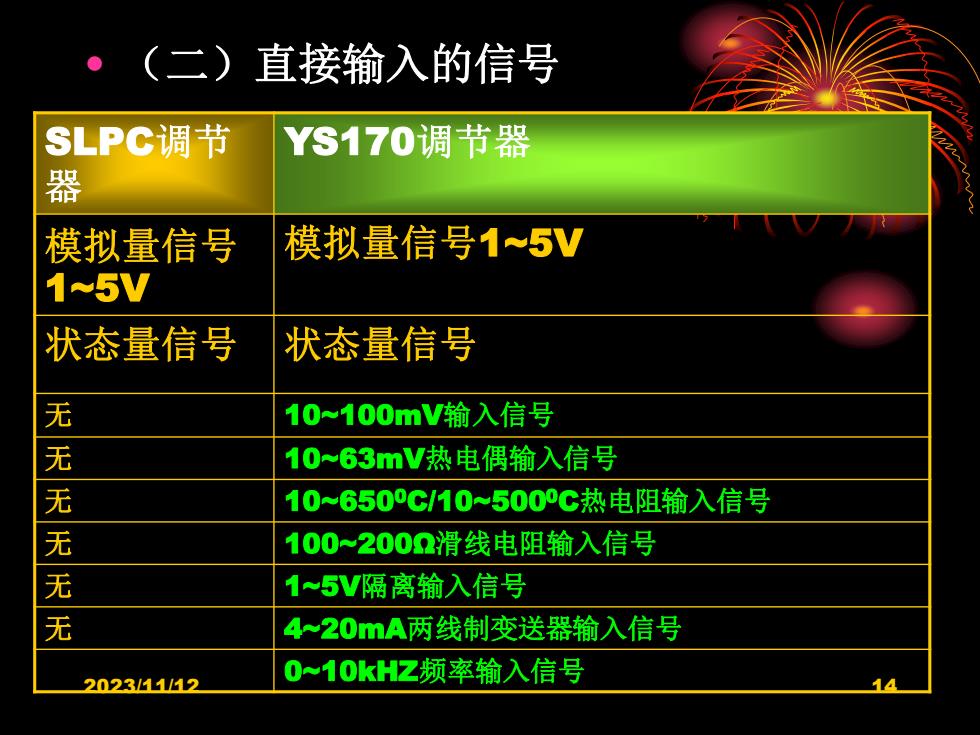

2023/11/12 14 • （二）直接输入的信号 SLPC调节 器 YS170调节器 模拟量信号 1~5V 模拟量信号1~5V 状态量信号 状态量信号 无 10~100mV输入信号 无 10~63mV热电偶输入信号 无 10~6500C/10~5000C热电阻输入信号 无 100~200Ω滑线电阻输入信号 无 1~5V隔离输入信号 无 4~20mA两线制变送器输入信号 0~10kHZ频率输入信号
(三)控制运算指令 SLPC调节器 YS170调节器 6大类46条指令 同SLPC 程序行有编号 程序行无编号 1 LD X1 LD X 2 BSC BSC1 程序分支去向利用行 程序分支去向利用标 编号指定 号指定 5G1F8 GIF @CHG PF 023816TA2 @CHG PF

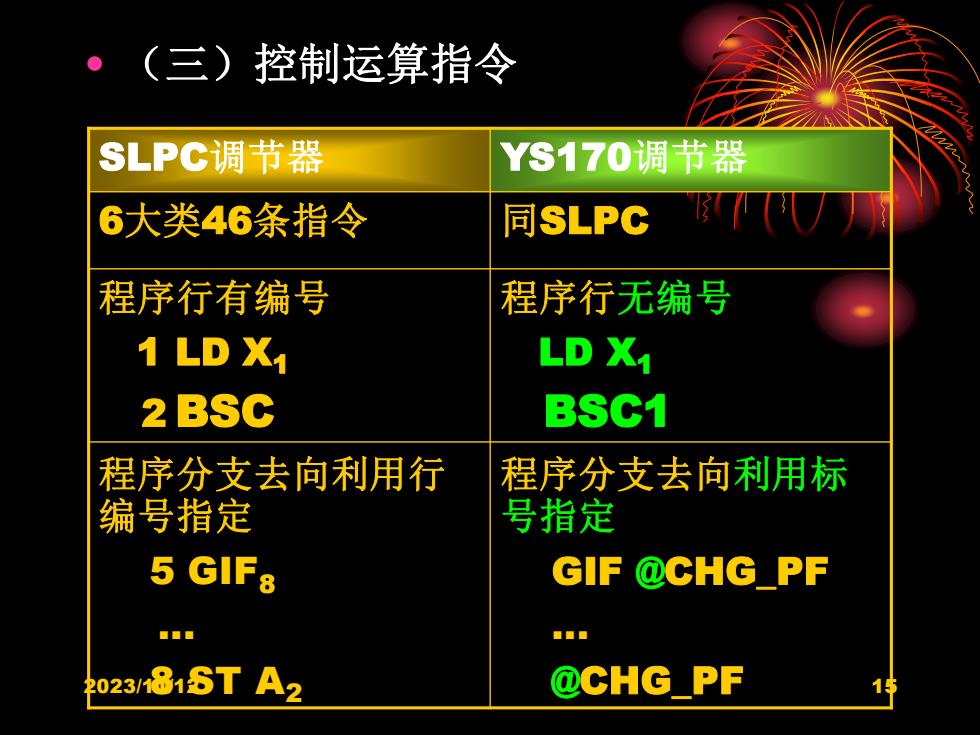

2023/11/12 15 • （三）控制运算指令 SLPC调节器 YS170调节器 6大类46条指令 同SLPC 程序行有编号 1 LD X1 2 BSC 程序行无编号 LD X1 BSC1 程序分支去向利用行 编号指定 5 GIF8 … 8 ST A2 程序分支去向利用标 号指定 GIF @CHG_PF … @CHG_PF
