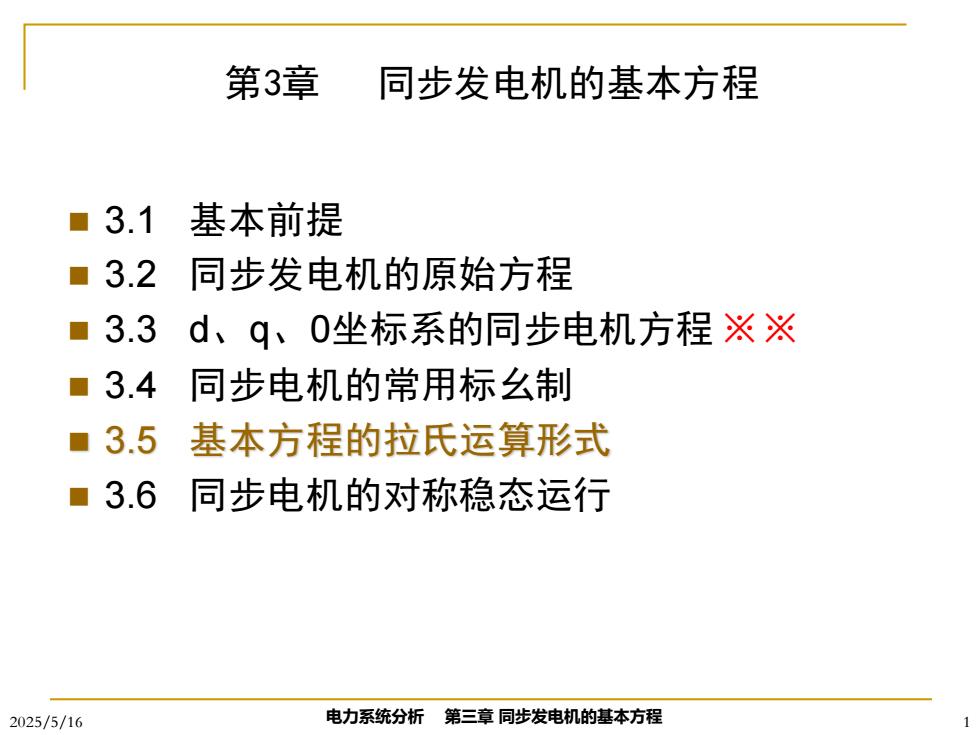

第3章 同步发电机的基本方程 ■3.1基本前提 ■3.2同步发电机的原始方程 ■3.3d、q、0坐标系的同步电机方程※※ ■3.4同步电机的常用标么制 ■3.5基本方程的拉氏运算形式 ■3.6同步电机的对称稳态运行 2025/5/16 电力系统分析第三章同步发电机的基本方程
2025/5/16 电力系统分析 第三章 同步发电机的基本方程 1 第3章 同步发电机的基本方程 ◼ 3.1 基本前提 ◼ 3.2 同步发电机的原始方程 ◼ 3.3 d、q、0坐标系的同步电机方程 ※ ※ ◼ 3.4 同步电机的常用标幺制 ◼ 3.5 基本方程的拉氏运算形式 ◼ 3.6 同步电机的对称稳态运行
同步发电机的回忆复习 ■现代电力工业中，无论是火力发电、水力发电或核能发 电，几乎全部采用同步交流发电机。 ■电机的电枢布置在定子上，励磁绕组布置在转子上（旋 转式磁极)。 ■同步发电机的转速n(转/min)、系统频率(Hz)之间的关 系： n=60f/p 2025/5/16 电力系统分析第三章同步发电机的基本方程
2025/5/16 电力系统分析 第三章 同步发电机的基本方程 2 同步发电机的回忆复习 ◼现代电力工业中，无论是火力发电、水力发电或核能发 电，几乎全部采用同步交流发电机。 ◼电机的电枢布置在定子上，励磁绕组布置在转子上（旋 转式磁极）。 ◼同步发电机的转速n(转/min)、系统频率(Hz)之间的关 系： n=60f/p

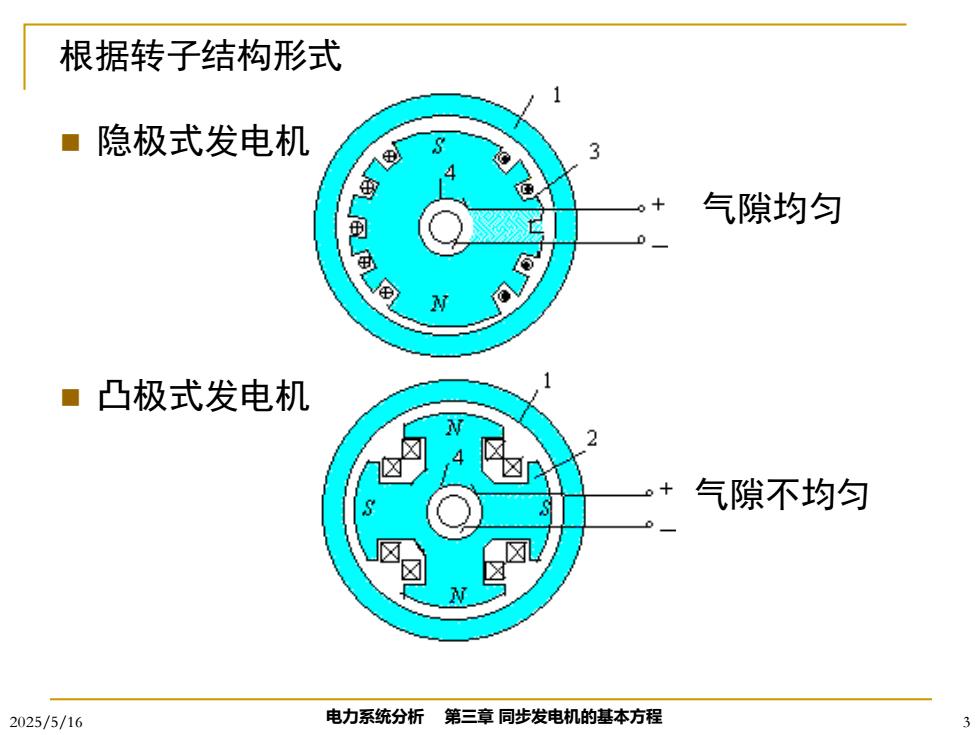

根据转子结构形式 ■隐极式发电机 绿 气隙均匀 ■凸极式发电机 ☒ +气隙不均匀 2025/5/16 电力系统分析第三章同步发电机的基本方程
2025/5/16 电力系统分析 第三章 同步发电机的基本方程 3 根据转子结构形式 ◼ 隐极式发电机 ◼ 凸极式发电机 气隙均匀 气隙不均匀

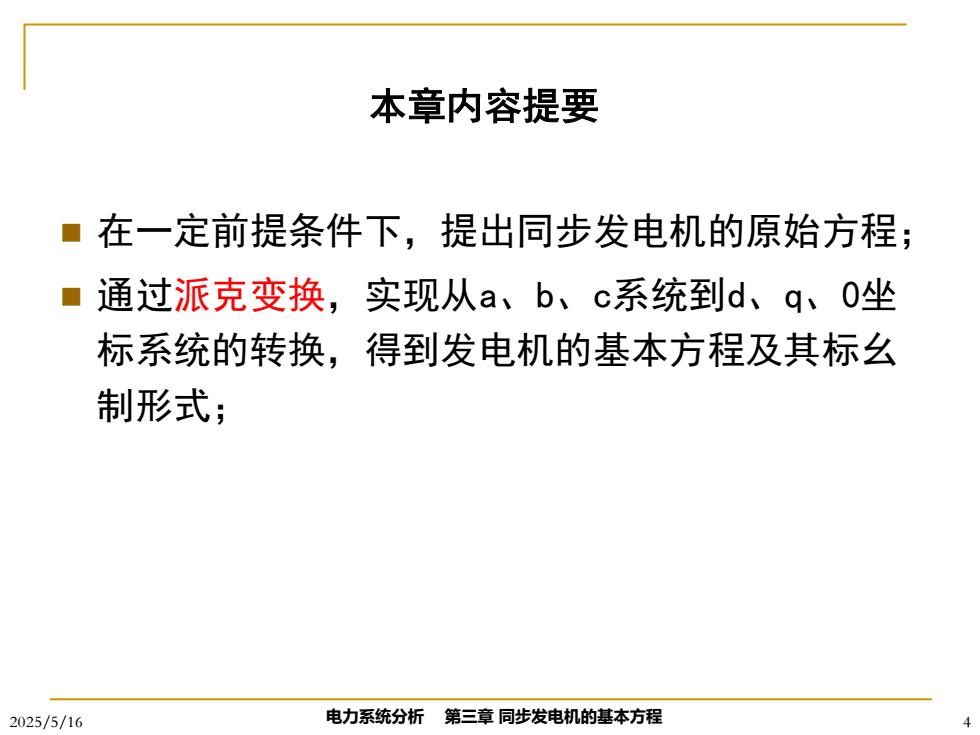

本章内容提要 ■在一定前提条件下，提出同步发电机的原始方程； ■通过派克变换，实现从a、b、c系统到d、q、0坐 标系统的转换，得到发电机的基本方程及其标么 制形式； 2025/5/16 电力系统分析第三章同步发电机的基本方程
2025/5/16 电力系统分析 第三章 同步发电机的基本方程 4 本章内容提要 ◼ 在一定前提条件下，提出同步发电机的原始方程； ◼ 通过派克变换，实现从a、b、c系统到d、q、0坐 标系统的转换，得到发电机的基本方程及其标幺 制形式；

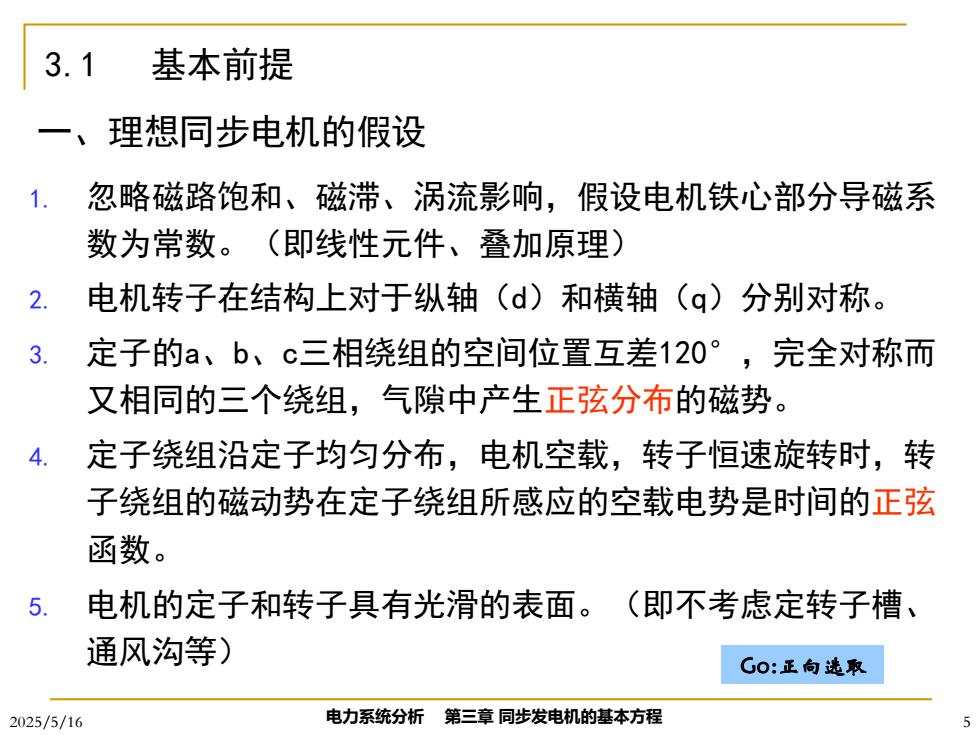

3.1 基本前提 理想同步电机的假设 1. 忽略磁路饱和、磁带、涡流影响，假设电机铁心部分导磁系 数为常数。（即线性元件、叠加原理） 2. 电机转子在结构上对于纵轴(d)和横轴(q)分别对称。 3 定子的a、b、c三相绕组的空间位置互差120°，完全对称而 又相同的三个绕组，气隙中产生正弦分布的磁势。 4. 定子绕组沿定子均匀分布，电机空载，转子恒速旋转时，转 子绕组的磁动势在定子绕组所感应的空载电势是时间的正弦 函数。 5. 电机的定子和转子具有光滑的表面。（即不考虑定转子槽、 通风沟等) G0:正向选取 2025/5/16 电力系统分析第三章同步发电机的基本方程
2025/5/16 电力系统分析 第三章 同步发电机的基本方程 5 一、理想同步电机的假设 1. 忽略磁路饱和、磁滞、涡流影响，假设电机铁心部分导磁系 数为常数。（即线性元件、叠加原理） 2. 电机转子在结构上对于纵轴（d）和横轴（q）分别对称。 3. 定子的a、b、c三相绕组的空间位置互差120°，完全对称而 又相同的三个绕组，气隙中产生正弦分布的磁势。 4. 定子绕组沿定子均匀分布，电机空载，转子恒速旋转时，转 子绕组的磁动势在定子绕组所感应的空载电势是时间的正弦 函数。 5. 电机的定子和转子具有光滑的表面。（即不考虑定转子槽、 通风沟等） Go:正向选取 3.1 基本前提
