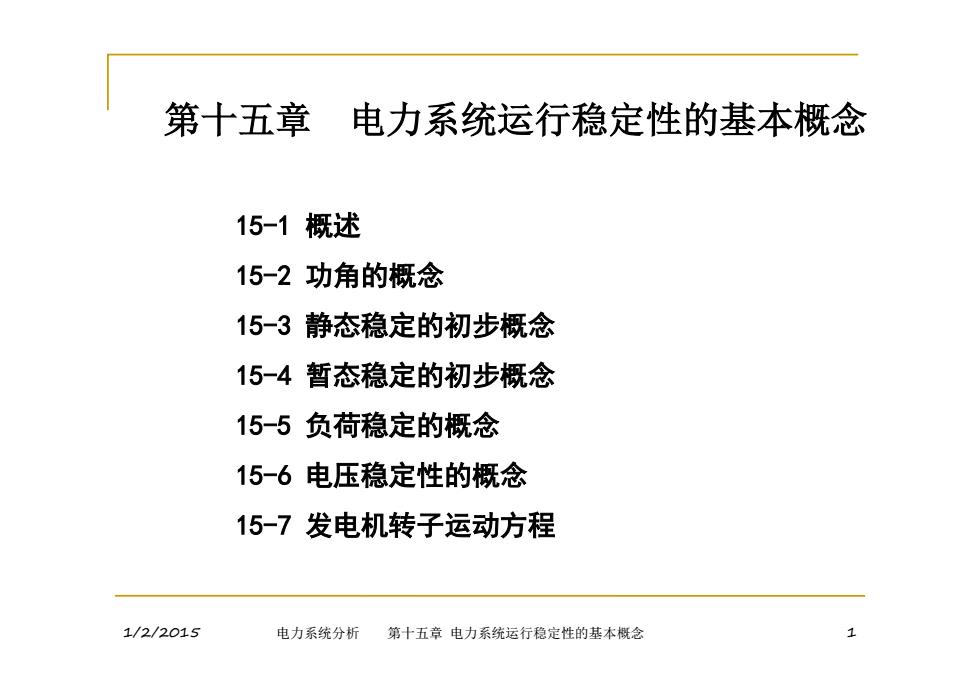

第十五章 电力系统运行稳定性的基本概念 15-1概述 15-2功角的概念 15-3静态稳定的初步概念 15-4暂态稳定的初步概念 15-5负荷稳定的概念 15-6电压稳定性的概念 15-7发电机转子运动方程 1/2/2015 电力系统分析 第十五章电力系统运行稳定性的基本概念
1/2/2015 电力系统分析 第十五章 电力系统运行稳定性的基本概念 1 15-1 概述 15-2 功角的概念 15-3 静态稳定的初步概念 15-4 暂态稳定的初步概念 15-5 负荷稳定的概念 15-6 电压稳定性的概念 15-7 发电机转子运动方程 第十五章 电力系统运行稳定性的基本概念

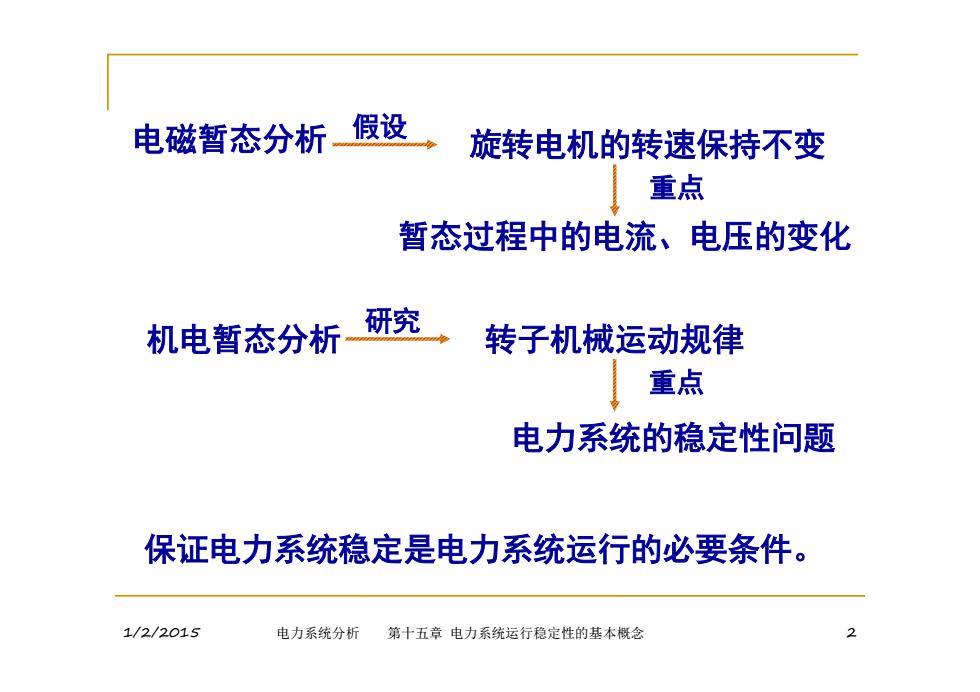

电磁暂态分析 假设 旋转电机的转速保持不变 重点 暂态过程中的电流、电压的变化 机电暂态分析 研究 转子机械运动规律 重点 电力系统的稳定性问题 保证电力系统稳定是电力系统运行的必要条件。 1/2/2015 电力系统分析 第十五章电力系统运行稳定性的基本概念
1/2/2015 电力系统分析 第十五章 电力系统运行稳定性的基本概念 2 电磁暂态分析 旋转电机的转速保持不变 假设 暂态过程中的电流、电压的变化 机电暂态分析 重点 研究 转子机械运动规律 电力系统的稳定性问题 重点 保证电力系统稳定是电力系统运行的必要条件

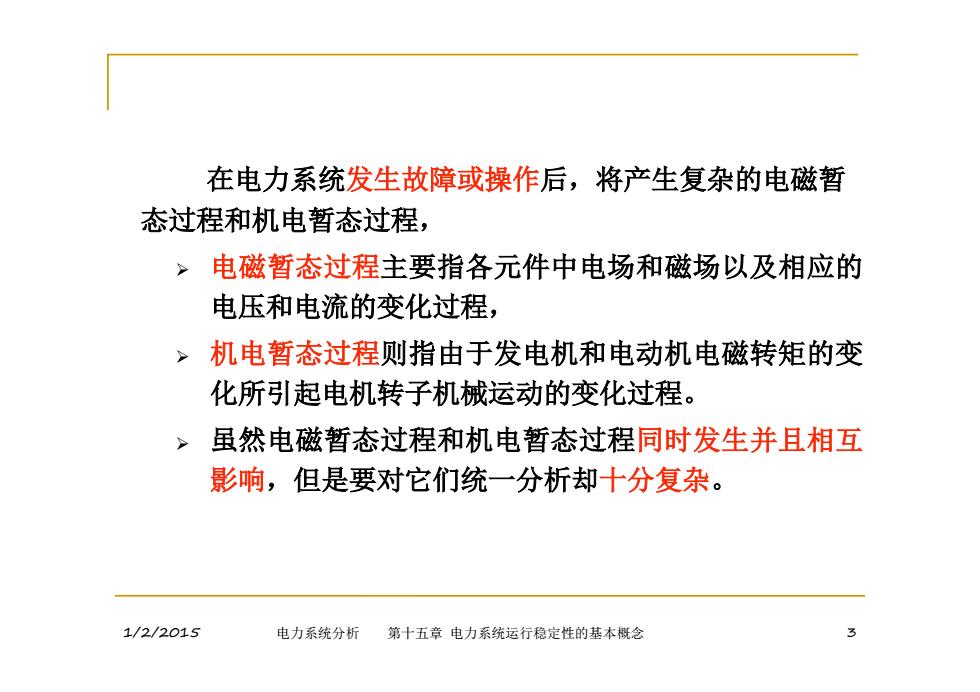

在电力系统发生故障或操作后，将产生复杂的电磁暂 态过程和机电暂态过程， ,电磁暂态过程主要指各元件中电场和磁场以及相应的 电压和电流的变化过程， >机电暂态过程则指由于发电机和电动机电磁转矩的变 化所引起电机转子机械运动的变化过程。 >虽然电磁暂态过程和机电暂态过程同时发生并且相互 影响，但是要对它们统一分析却十分复杂。 1/2/2015 电力系统分析 第十五章电力系统运行稳定性的基本概念
1/2/2015 电力系统分析 第十五章 电力系统运行稳定性的基本概念 3 在电力系统发生故障或操作后，将产生复杂的电磁暂 态过程和机电暂态过程， 电磁暂态过程主要指各元件中电场和磁场以及相应的 电压和电流的变化过程， 机电暂态过程则指由于发电机和电动机电磁转矩的变 化所引起电机转子机械运动的变化过程。 虽然电磁暂态过程和机电暂态过程同时发生并且相互 影响，但是要对它们统一分析却十分复杂

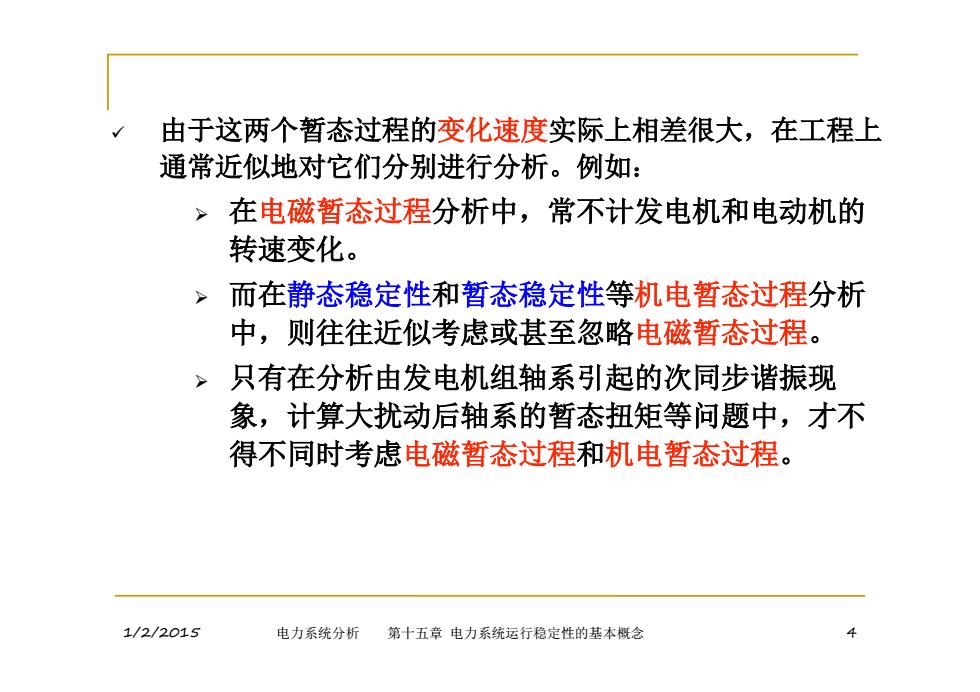

由于这两个暂态过程的变化速度实际上相差很大，在工程上 通常近似地对它们分别进行分析。例如： ,在电磁暂态过程分析中，常不计发电机和电动机的 转速变化。 >而在静态稳定性和暂态稳定性等机电暂态过程分析 中，则往往近似考虑或甚至忽略电磁暂态过程。 ,只有在分析由发电机组轴系引起的次同步谐振现 象，计算大扰动后轴系的暂态扭矩等问题中，才不 得不同时考虑电磁暂态过程和机电暂态过程。 1/2/2015 电力系统分析 第十五章电力系统运行稳定性的基本概念
1/2/2015 电力系统分析 第十五章 电力系统运行稳定性的基本概念 4 由于这两个暂态过程的变化速度实际上相差很大，在工程上 通常近似地对它们分别进行分析。例如： 在电磁暂态过程分析中，常不计发电机和电动机的 转速变化。 而在静态稳定性和暂态稳定性等机电暂态过程分析 中，则往往近似考虑或甚至忽略电磁暂态过程。 只有在分析由发电机组轴系引起的次同步谐振现 象，计算大扰动后轴系的暂态扭矩等问题中，才不 得不同时考虑电磁暂态过程和机电暂态过程
本章框架 功角 静老稳定 概念 稳定性 暂态稳定 运动方程 电压稳定 负荷稳定 1/2/2015 电力系统分析 第十五章电力系统运行稳定性的基本概念
1/2/2015 电力系统分析 第十五章 电力系统运行稳定性的基本概念 5 本章框架 概念 功角 静态稳定 暂态稳定 电压稳定 负荷稳定 运动方程 稳定性
