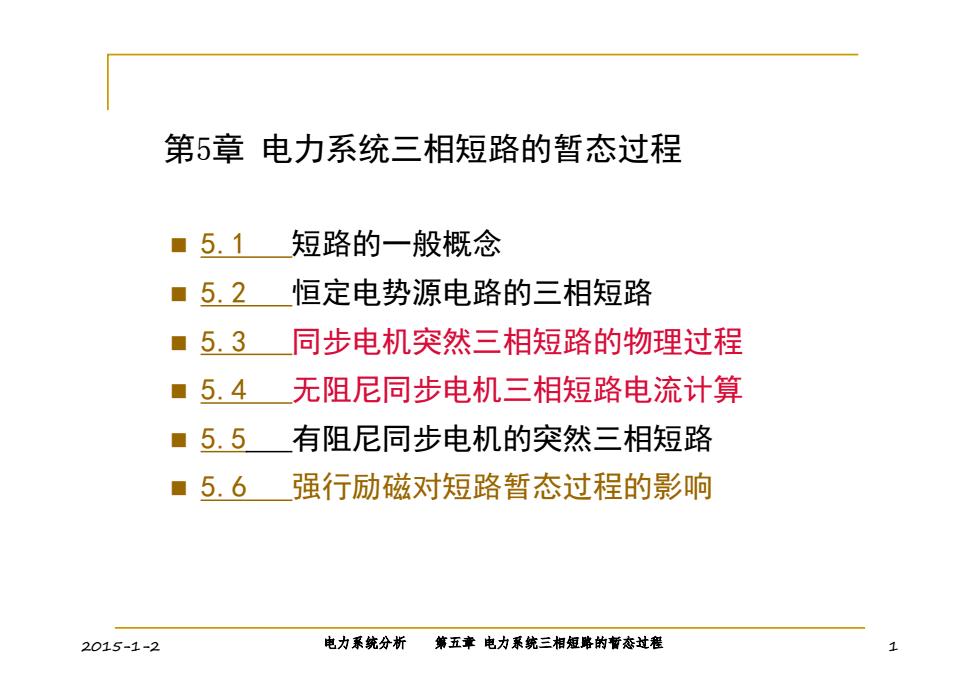

第5章电力系统三相短路的暂态过程 ■5.1短路的一般概念 ■5.2恒定电势源电路的三相短路 ■5.3同步电机突然三相短路的物理过程 ■5.4无阻尼同步电机三相短路电流计算 ■5.5有阻尼同步电机的突然三相短路 ■5.6强行励磁对短路暂态过程的影响 2015-1-2 电力系统分析第五章电力系统三相短略的营态过程
2015-1-2 电力系统分析 第五章 电力系统三相短路的暂态过程 1 第5章 电力系统三相短路的暂态过程 5.1 短路的一般概念 5.2 恒定电势源电路的三相短路 5.3 同步电机突然三相短路的物理过程 5.4 无阻尼同步电机三相短路电流计算 5.5 有阻尼同步电机的突然三相短路 5.6 强行励磁对短路暂态过程的影响

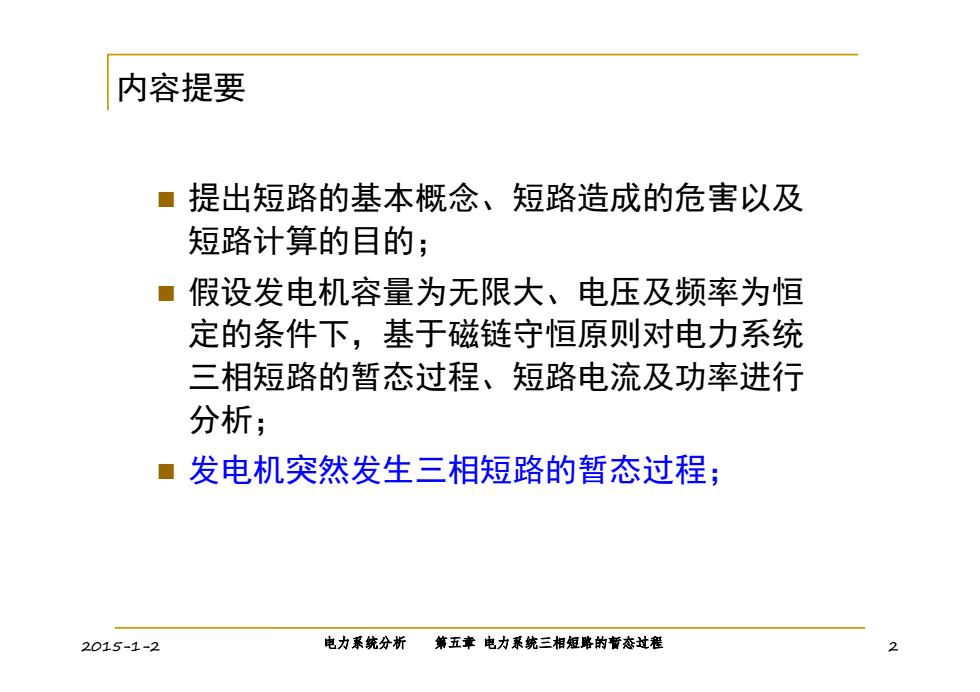

内容提要 ■提出短路的基本概念、短路造成的危害以及 短路计算的目的； ■假设发电机容量为无限大、电压及频率为恒 定的条件下，基于磁链守恒原则对电力系统 三相短路的暂态过程、短路电流及功率进行 分析； ■发电机突然发生三相短路的暂态过程； 2015-1-2 电力系统分析 第五章电力系统三相短略的暂态过程
2015-1-2 电力系统分析 第五章 电力系统三相短路的暂态过程 2 内容提要 提出短路的基本概念、短路造成的危害以及 短路计算的目的； 假设发电机容量为无限大、电压及频率为恒 定的条件下，基于磁链守恒原则对电力系统 三相短路的暂态过程、短路电流及功率进行 分析； 发电机突然发生三相短路的暂态过程；

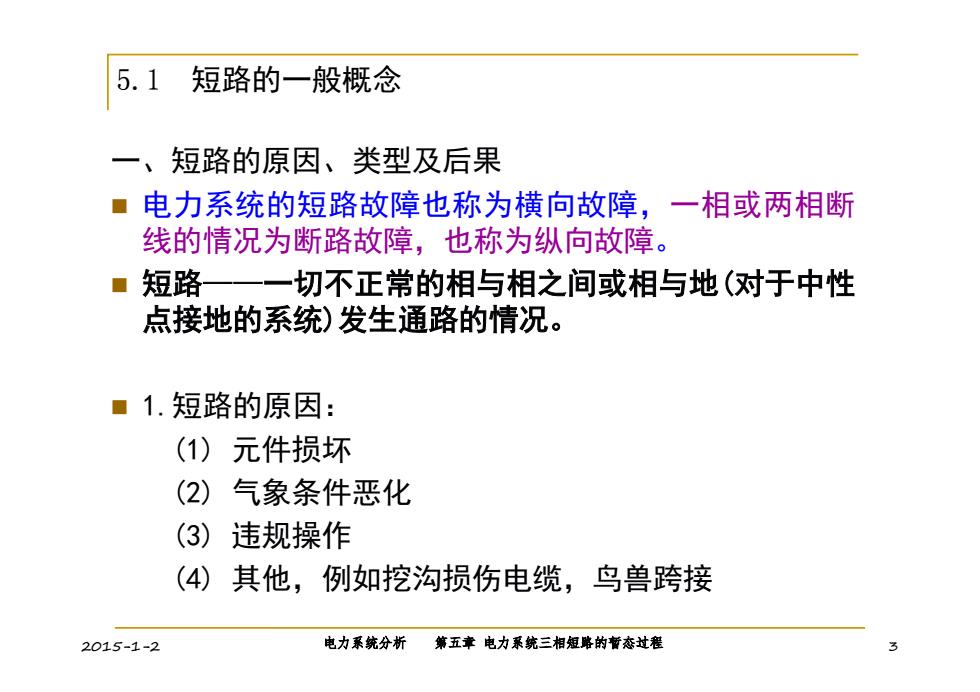

5.1短路的一般概念 一、短路的原因、类型及后果 ■电力系统的短路故障也称为横向故障，一相或两相断 线的情况为断路故障，也称为纵向故障。 ■短路 一一 切不正常的相与相之间或相与地（对于中性 点接地的系统)发生通路的情况。 ■1.短路的原因： (1)元件损坏 (2)气象条件恶化 (3)违规操作 (4)其他，例如挖沟损伤电缆，鸟兽跨接 2015-1-2 电力系统分析 第五章电力系统三相短略的营态过程
2015-1-2 电力系统分析 第五章 电力系统三相短路的暂态过程 3 5.1 短路的一般概念 一、短路的原因、类型及后果 电力系统的短路故障也称为横向故障，一相或两相断 线的情况为断路故障，也称为纵向故障。 短路——一切不正常的相与相之间或相与地(对于中性 点接地的系统)发生通路的情况。 1.短路的原因： (1) 元件损坏 (2) 气象条件恶化 (3) 违规操作 (4) 其他，例如挖沟损伤电缆，鸟兽跨接

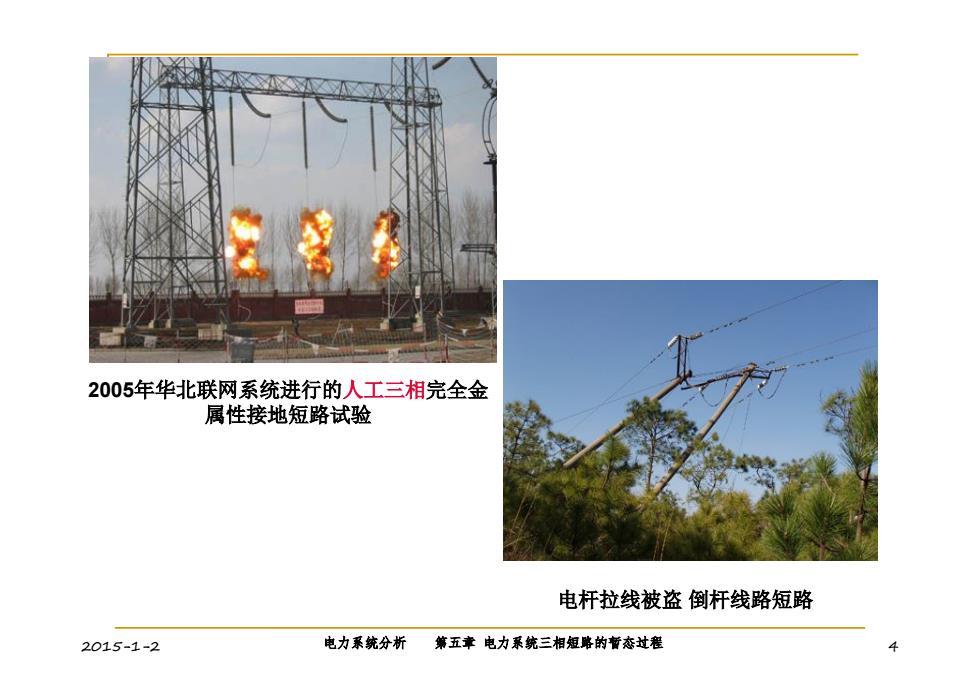

2005年华北联网系统进行的人工三相完全金 属性接地短路试验 电杆拉线被盗倒杆线路短路 2015-1-2 电力系统分析 第五章电力系统三相短路的暂态过程
2015-1-2 电力系统分析 第五章 电力系统三相短路的暂态过程 4 2005年华北联网系统进行的人工三相完全金 属性接地短路试验 电杆拉线被盗 倒杆线路短路

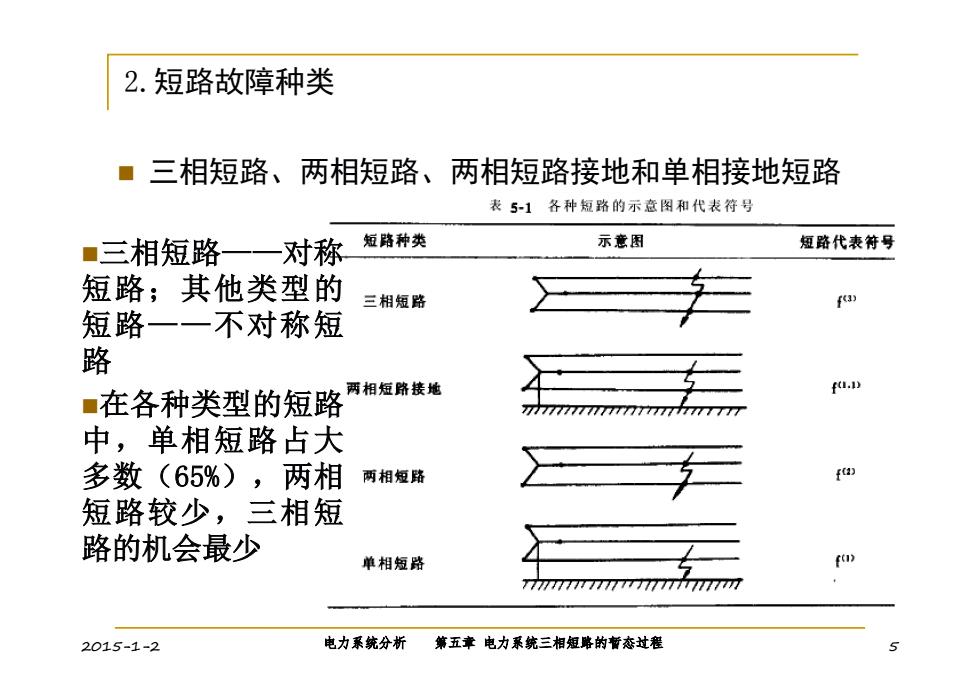

2.短路故障种类 三相短路、两相短路、两相短路接地和单相接地短路 表51各种短路的示意图和代表符号 三相短路一一对称 短路种类 示意困 短路代表符号 短路；其他类型的 三相短路 K 短路一一不对称短 路 f1.10 ■在各种类型的短路 两相短路接地 777777777777777777777777 中，单相短路占大 多数(65%)，两相 两相短路 f 短路较少，三相短 路的机会最少 单相短路 ) 77777717777771777777777777 2015-1-2 电力系统分析 第五章电力系统三相短路的暂态过程
2015-1-2 电力系统分析 第五章 电力系统三相短路的暂态过程 5 2.短路故障种类 三相短路、两相短路、两相短路接地和单相接地短路 三相短路——对称 短路；其他类型的 短路——不对称短 路 在各种类型的短路 中，单相短路占大 多数（65%），两相 短路较少，三相短 路的机会最少
