第六章电力系统的无功功率和 电压调整
第六章 电力系统的无功功率和 电压调整

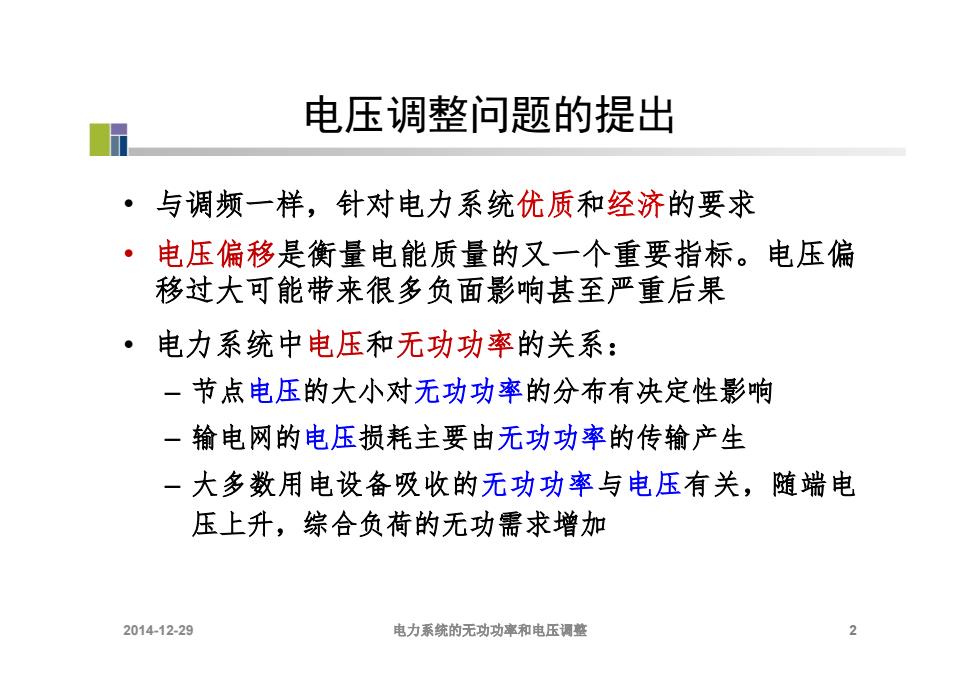

电压调整问题的提出 ·与调频一样，针对电力系统优质和经济的要求 ·电压偏移是衡量电能质量的又一个重要指标。电压偏 移过大可能带来很多负面影响甚至严重后果 ·电力系统中电压和无功功率的关系： 一节点电压的大小对无功功率的分布有决定性影响 一输电网的电压损耗主要由无功功率的传输产生 一大多数用电设备吸收的无功功率与电压有关，随端电 压上升，综合负荷的无功需求增加 2014-12-29 电力系统的无功功率和电压调整 2
电压调整问题的提出 • 与调频一样，针对电力系统优质和经济的要求 • 电压偏移是衡量电能质量的又一个重要指标。电压偏 移过大可能带来很多负面影响甚至严重后果 • 电力系统中电压和无功功率的关系： – 节点电压的大小对无功功率的分布有决定性影响 – 输电网的电压损耗主要由无功功率的传输产生 – 大多数用电设备吸收的无功功率与电压有关，随端电 压上升，综合负荷的无功需求增加 2014-12-29 电力系统的无功功率和电压调整 2

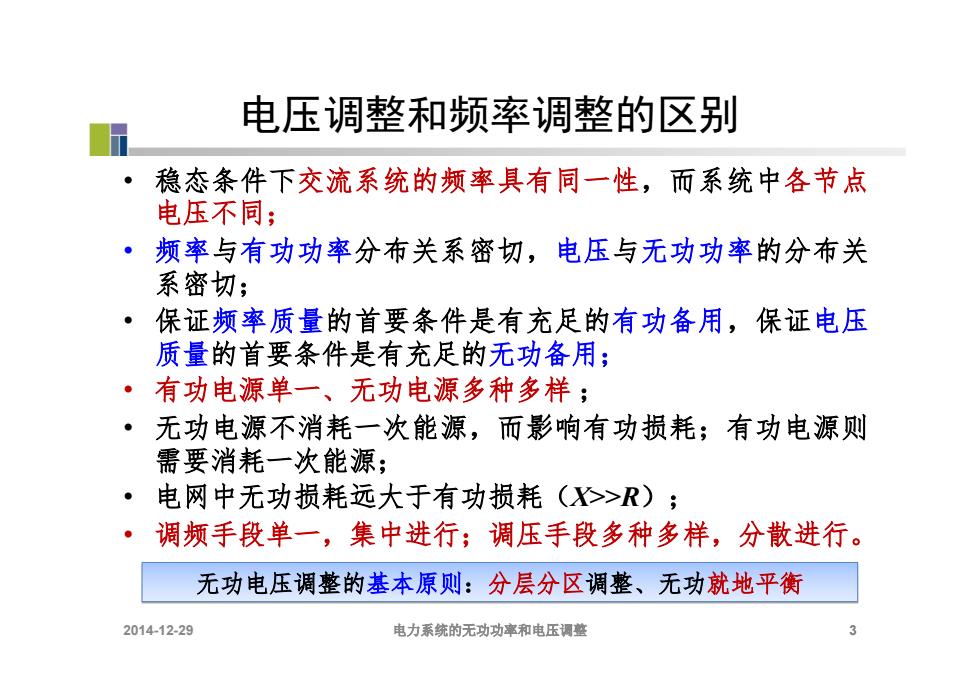

电压调整和频率调整的区别 ● 稳态条件下交流系统的频率具有同一性，而系统中各节点 电压不同； 频率与有功功率分布关系密切，电压与无功功率的分布关 系密切； ·保证频率质量的首要条件是有充足的有功备用，保证电压 质量的首要条件是有充足的无功备用； ·有功电源单一、无功电源多种多样； ·无功电源不消耗一次能源，而影响有功损耗；有功电源则 需要消耗一次能源； ·电网中无功损耗远大于有功损耗(>R) B 调频手段单一，集中进行；调压手段多种多样，分散进行。 无功电压调整的基本原则：分层分区调整、无功就地平衡 2014-12-29 电力系统的无功功率和电压调整
电压调整和频率调整的区别 • 稳态条件下交流系统的频率具有同一性，而系统中各节点 电压不同； • 频率与有功功率分布关系密切，电压与无功功率的分布关 系密切； • 保证频率质量的首要条件是有充足的有功备用，保证电压 质量的首要条件是有充足的无功备用； • 有功电源单一、无功电源多种多样 ； • 无功电源不消耗一次能源，而影响有功损耗；有功电源则 需要消耗一次能源； • 电网中无功损耗远大于有功损耗（X>>R）； • 调频手段单一，集中进行；调压手段多种多样，分散进行。 无功电压调整的 无功电压调整的基本原则 基本原则：：分层分区 分层分区调整、无功 调整、无功就地平衡 就地平衡 2014-12-29 电力系统的无功功率和电压调整 3

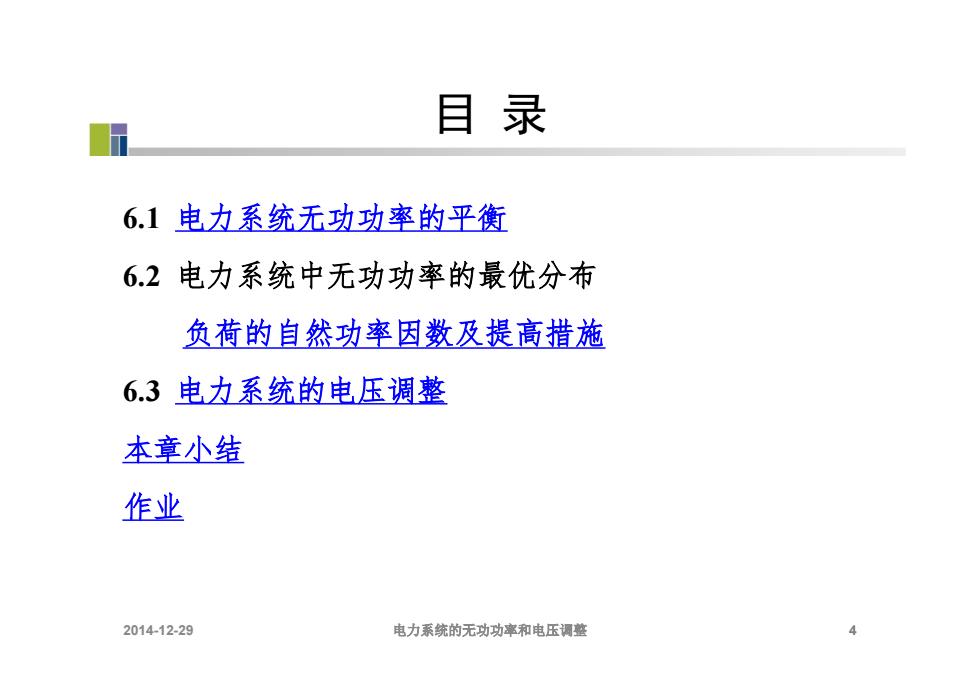

目录 61电力系统无功功率的平衡 6.2电力系统中无功功率的最优分布 负荷的自然功率因数及提高措施 6.3电力系统的电压调整 本章小结 作业 2014-12-29 电力系统的无功功率和电压调整 4
目 录 6.1 电力系统无功功率的平衡 6.2 电力系统中无功功率的最优分布 负荷的自然功率因数及提高措施 6.3 电力系统的电压调整 本章小结 作业 2014-12-29 电力系统的无功功率和电压调整 4

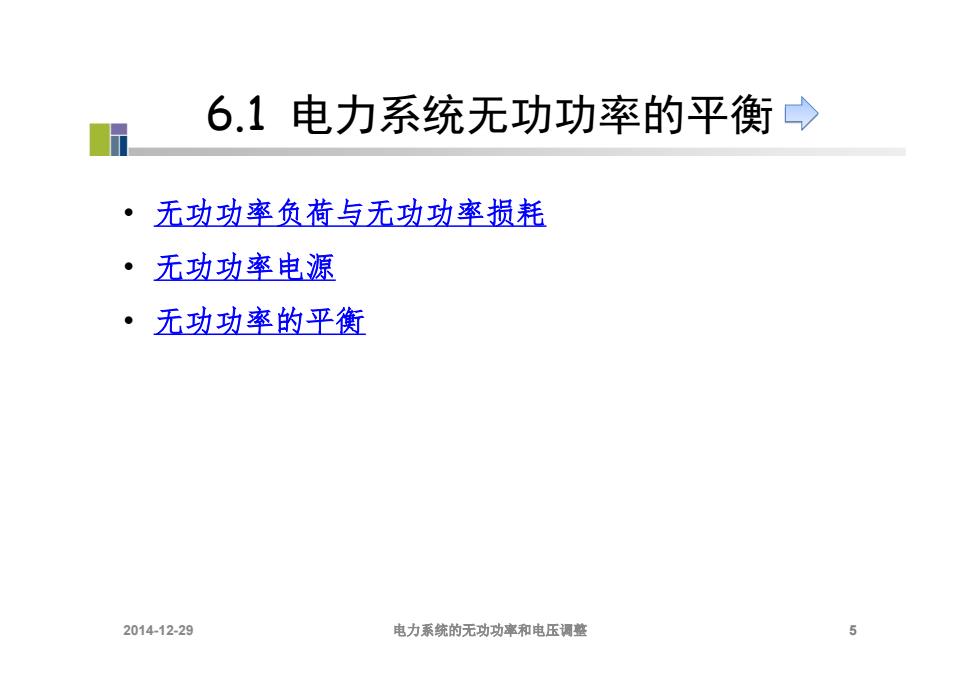

6.1电力系统无功功率的平衡衡→ ·无功功率负荷与无功功率损耗 ·无功功率电源 ·无功功率的平衡 2014-12-29 电力系统的无功功率和电压调整 5
6.1 电力系统无功功率的平衡 • 无功功率负荷与无功功率损耗 • 无功功率电源 • 无功功率的平衡 2014-12-29 电力系统的无功功率和电压调整 5
