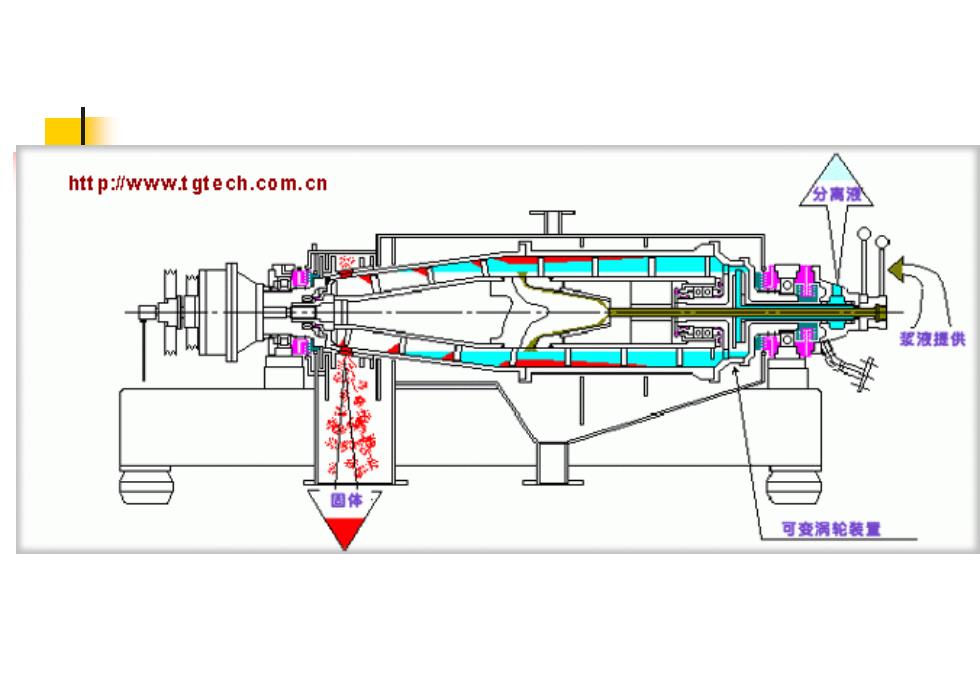

htt p://www.t gtech.com.cn 分离 回 显液提供 体 可变祸轮装量
第五章 分离机械与设备 第二节 卧式螺旋离心机 3．卧式螺旋离心机的主要部件 卧式螺旋离心机的主要部件有:（1）转鼓 （2）螺旋 （3）差速器 图6-12 卧式螺旋卸料沉降离心机 1.差速器 2.主轴承 3.油封1 4.左右铜轴瓦 5.油封2 6.外壳 7.螺旋 8.转鼓 9.油封310.转承 11.油封4 12.进料管
第五章 分离机械与设备 第二节 卧式螺旋离心机 3．卧式螺旋离心机的主要部件 卧式螺旋离心机的主要部件有:（1）转鼓 （2）螺旋 （3）差速器 图6-12 卧式螺旋卸料沉降离心机 1.差速器 2.主轴承 3.油封1 4.左右铜轴瓦 5.油封2 6.外壳 7.螺旋 8.转鼓 9.油封310.转承 11.油封4 12.进料管
第五章 分离机械与设备 第二节 卧式螺旋离心机 二、卧式螺旋离心机的使用 主要有脱水用卧式螺旋离心机和澄清用卧式螺旋离心机，前者较后 者转速低，螺径大，螺距大。 1．螺旋离心机的主要应用 应用化工、轻工、食品和环保行业，适用对悬浮液的液体澄清、固 体脱水及粒度分级和废水处理等，并进行有效的沉渣输送。具有可连续 分离操作，对物料的适应性强。在选用时考虑的几个方面。 （1）对于易分离物料的固相脱水，可以得到含液量较低的固体。 （2）对于细粒级难分离的悬浮液,采用高分离因数，大长径比的螺旋 离心机来完成。 （3）对于固相浓度大的液 — 液 —固三相悬浮液可采用特殊结构的螺旋 离心机来完成。 （4）对固相颗粒粒度分级，适当的分离因数和合理的结构来实现
第五章 分离机械与设备 第二节 卧式螺旋离心机 二、卧式螺旋离心机的使用 主要有脱水用卧式螺旋离心机和澄清用卧式螺旋离心机，前者较后 者转速低，螺径大，螺距大。 1．螺旋离心机的主要应用 应用化工、轻工、食品和环保行业，适用对悬浮液的液体澄清、固 体脱水及粒度分级和废水处理等，并进行有效的沉渣输送。具有可连续 分离操作，对物料的适应性强。在选用时考虑的几个方面。 （1）对于易分离物料的固相脱水，可以得到含液量较低的固体。 （2）对于细粒级难分离的悬浮液,采用高分离因数，大长径比的螺旋 离心机来完成。 （3）对于固相浓度大的液 — 液 —固三相悬浮液可采用特殊结构的螺旋 离心机来完成。 （4）对固相颗粒粒度分级，适当的分离因数和合理的结构来实现

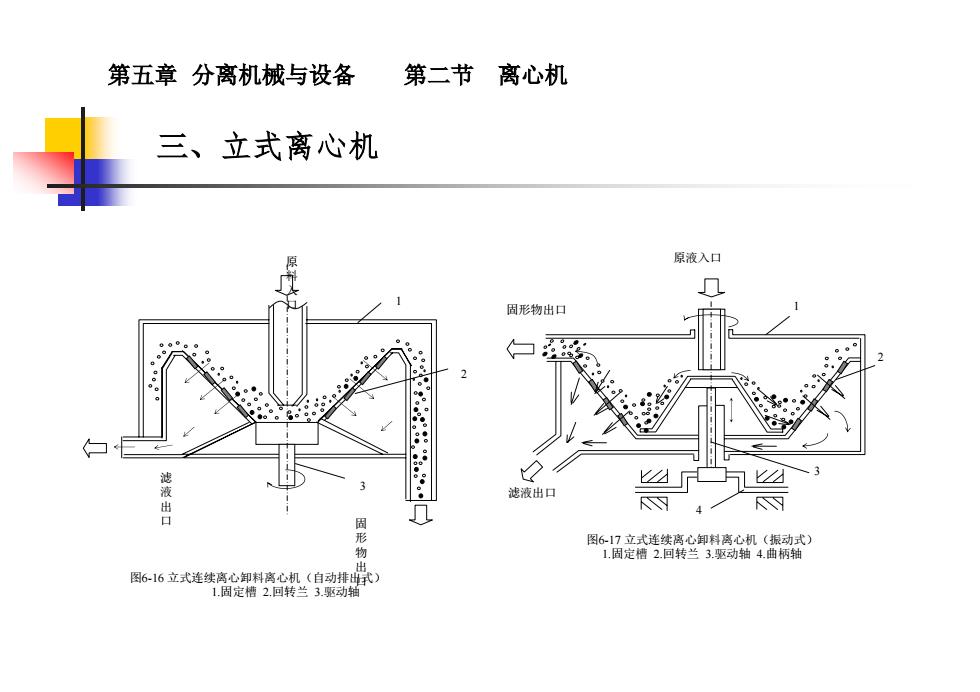

第五章 分离机械与设备 第二节 离心机 三、立式离心机 原 料 入 口 固 形 物 出 口 滤 液 出 口 图6-16 立式连续离心卸料离心机（自动排出式） 1.固定槽 2.回转兰 3.驱动轴 1 2 3 原液入口 固形物出口 滤液出口 1 2 3 4 图6-17 立式连续离心卸料离心机（振动式） 1.固定槽 2.回转兰 3.驱动轴 4.曲柄轴
第五章 分离机械与设备 第二节 离心机 三、立式离心机 原 料 入 口 固 形 物 出 口 滤 液 出 口 图6-16 立式连续离心卸料离心机（自动排出式） 1.固定槽 2.回转兰 3.驱动轴 1 2 3 原液入口 固形物出口 滤液出口 1 2 3 4 图6-17 立式连续离心卸料离心机（振动式） 1.固定槽 2.回转兰 3.驱动轴 4.曲柄轴

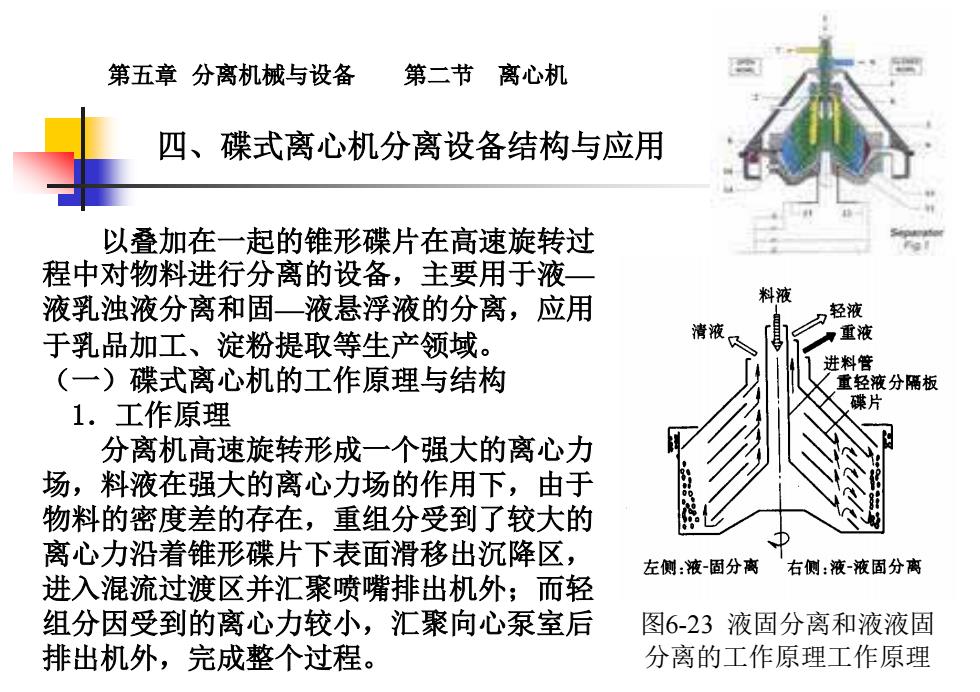

第五章 分离机械与设备 第二节 离心机 以叠加在一起的锥形碟片在高速旋转过 程中对物料进行分离的设备，主要用于液 — 液乳浊液分离和固 —液悬浮液的分离，应用 于乳品加工、淀粉提取等生产领域。 （一）碟式离心机的工作原理与结构 1．工作原理 分离机高速旋转形成一个强大的离心力 场，料液在强大的离心力场的作用下，由于 物料的密度差的存在，重组分受到了较大的 离心力沿着锥形碟片下表面滑移出沉降区， 进入混流过渡区并汇聚喷嘴排出机外；而轻 组分因受到的离心力较小，汇聚向心泵室后 排出机外，完成整个过程。 四、碟式离心机分离设备结构与应用 图6-23 液固分离和液液固 分离的工作原理工作原理
第五章 分离机械与设备 第二节 离心机 以叠加在一起的锥形碟片在高速旋转过 程中对物料进行分离的设备，主要用于液 — 液乳浊液分离和固 —液悬浮液的分离，应用 于乳品加工、淀粉提取等生产领域。 （一）碟式离心机的工作原理与结构 1．工作原理 分离机高速旋转形成一个强大的离心力 场，料液在强大的离心力场的作用下，由于 物料的密度差的存在，重组分受到了较大的 离心力沿着锥形碟片下表面滑移出沉降区， 进入混流过渡区并汇聚喷嘴排出机外；而轻 组分因受到的离心力较小，汇聚向心泵室后 排出机外，完成整个过程。 四、碟式离心机分离设备结构与应用 图6-23 液固分离和液液固 分离的工作原理工作原理
