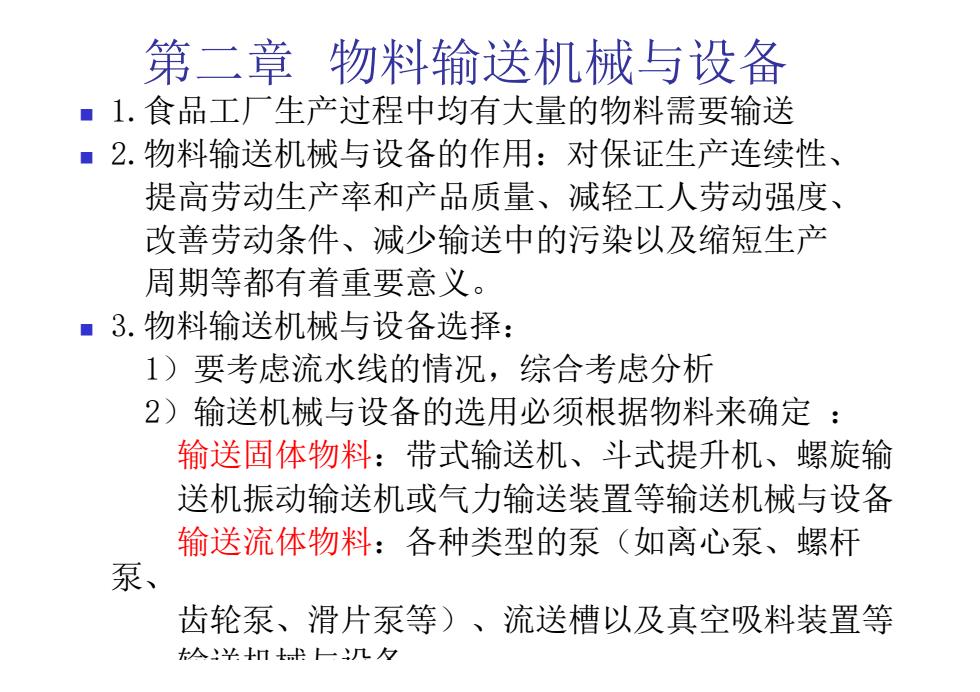

第二章 物料输送机械与设备 1.食品工厂生产过程中均有大量的物料需要输送 2.物料输送机械与设备的作用：对保证生产连续性、 提高劳动生产率和产品质量、减轻工人劳动强度、 改善劳动条件、减少输送中的污染以及缩短生产 周期等都有着重要意义。 3.物料输送机械与设备选择： 1）要考虑流水线的情况，综合考虑分析 2）输送机械与设备的选用必须根据物料来确定 ： 输送固体物料：带式输送机、斗式提升机、螺旋输 送机振动输送机或气力输送装置等输送机械与设备 输送流体物料：各种类型的泵（如离心泵、螺杆 泵、 齿轮泵、滑片泵等）、流送槽以及真空吸料装置等 输送机械与设备
第二章 物料输送机械与设备 1.食品工厂生产过程中均有大量的物料需要输送 2.物料输送机械与设备的作用：对保证生产连续性、 提高劳动生产率和产品质量、减轻工人劳动强度、 改善劳动条件、减少输送中的污染以及缩短生产 周期等都有着重要意义。 3.物料输送机械与设备选择： 1）要考虑流水线的情况，综合考虑分析 2）输送机械与设备的选用必须根据物料来确定 ： 输送固体物料：带式输送机、斗式提升机、螺旋输 送机振动输送机或气力输送装置等输送机械与设备 输送流体物料：各种类型的泵（如离心泵、螺杆 泵、 齿轮泵、滑片泵等）、流送槽以及真空吸料装置等 输送机械与设备
第一节 带式输送机 使用场所:粮仓、机场、码头、电视机厂、食品加工厂 主要应用:对块状、粒状物料进行水平和倾斜方向输送
第一节 带式输送机 使用场所:粮仓、机场、码头、电视机厂、食品加工厂 主要应用:对块状、粒状物料进行水平和倾斜方向输送
第一节 带式输送机 一、带式输送机的结构和工作原理 图2-1 带式输送机 1—张紧滚筒；2—张紧装置；3—装料漏斗；4—改向滚 筒；5 —支承托辊6—环形带；7—卸载装置；8—驱动滚 筒；9—驱动装置
第一节 带式输送机 一、带式输送机的结构和工作原理 图2-1 带式输送机 1—张紧滚筒；2—张紧装置；3—装料漏斗；4—改向滚 筒；5 —支承托辊6—环形带；7—卸载装置；8—驱动滚 筒；9—驱动装置

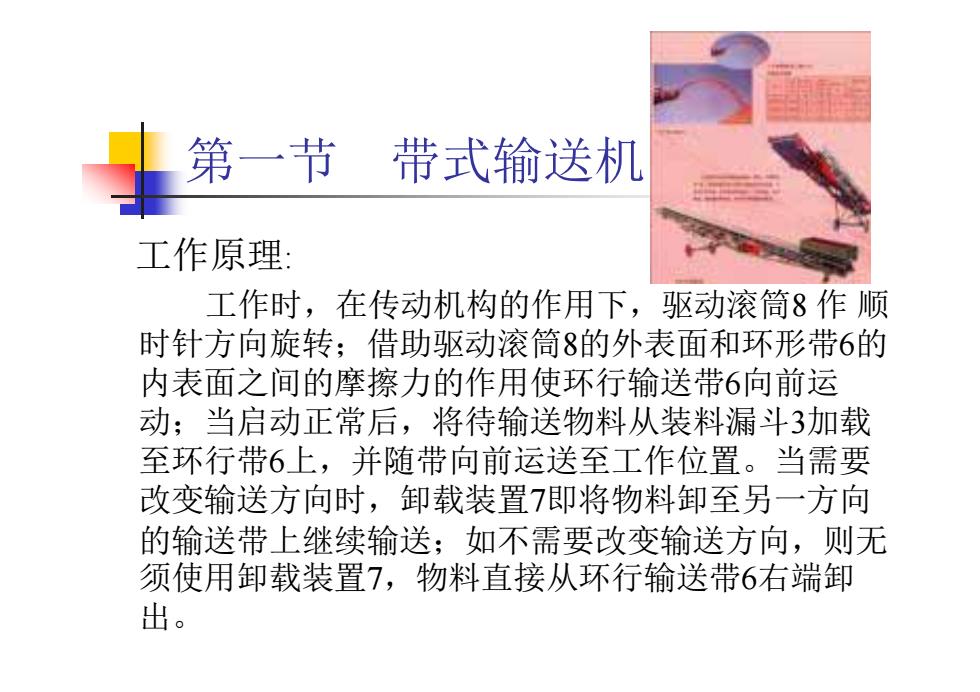

第一节 带式输送机 工作原理: 工作时，在传动机构的作用下，驱动滚筒8 作 顺 时针方向旋转；借助驱动滚筒 8的外表面和环形带 6 的 内表面之间的摩擦力的作用使环行输送带 6向前运 动；当启动正常后，将待输送物料从装料漏斗 3加载 至环行带 6上，并随带向前运送至工作位置。当需要 改变输送方向时，卸载装置 7即将物料卸至另一方向 的输送带上继续输送；如不需要改变输送方向，则无 须使用卸载装置 7，物料直接从环行输送带 6右端卸 出
第一节 带式输送机 工作原理: 工作时，在传动机构的作用下，驱动滚筒8 作 顺 时针方向旋转；借助驱动滚筒 8的外表面和环形带 6 的 内表面之间的摩擦力的作用使环行输送带 6向前运 动；当启动正常后，将待输送物料从装料漏斗 3加载 至环行带 6上，并随带向前运送至工作位置。当需要 改变输送方向时，卸载装置 7即将物料卸至另一方向 的输送带上继续输送；如不需要改变输送方向，则无 须使用卸载装置 7，物料直接从环行输送带 6右端卸 出

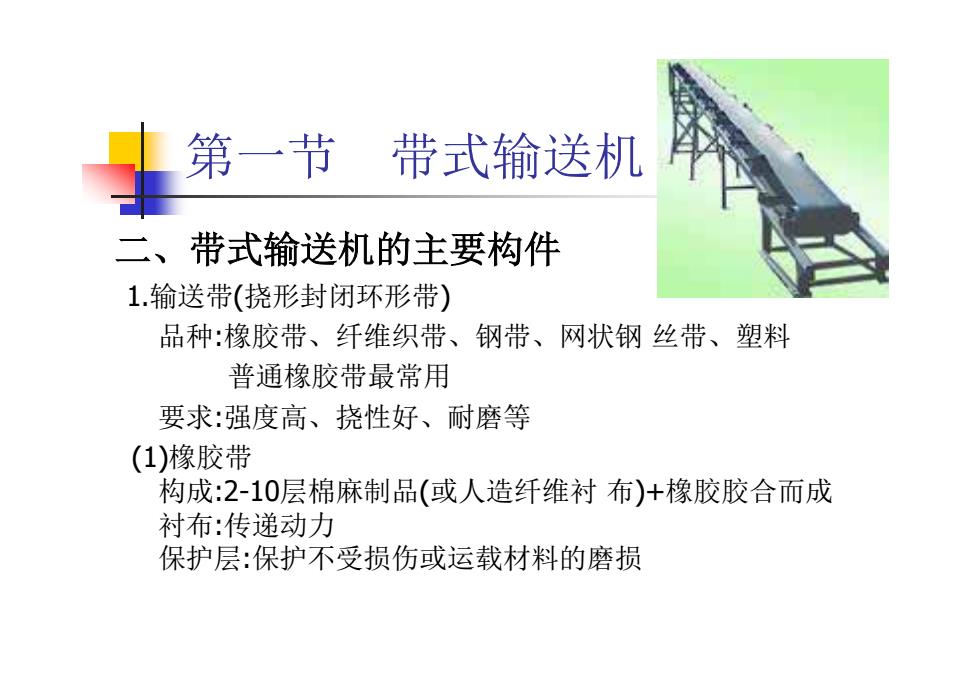

二、带式输送机的主要构件 1.输送带 (挠形封闭环形带 ) 品种:橡胶带、纤维织带、钢带、网状钢 丝带、塑料 普通橡胶带最常用 要求:强度高、挠性好、耐磨等 (1)橡胶带 构成:2-10层棉麻制品 (或人造纤维衬 布)+橡胶胶合而成 衬布:传递动力 保护层:保护不受损伤或运载材料的磨损 第一节 带式输送机
二、带式输送机的主要构件 1.输送带 (挠形封闭环形带 ) 品种:橡胶带、纤维织带、钢带、网状钢 丝带、塑料 普通橡胶带最常用 要求:强度高、挠性好、耐磨等 (1)橡胶带 构成:2-10层棉麻制品 (或人造纤维衬 布)+橡胶胶合而成 衬布:传递动力 保护层:保护不受损伤或运载材料的磨损 第一节 带式输送机
