§9-1金属的晶体结构 • 一、晶体的基本概念 在自然界中除了一些少数的 物质（如普通玻璃、松香等） 以外，包括金属在内的绝大 多数固体都是晶体 1．晶体 所谓晶体是指其原子（离子 或分子）在空间呈规则排列 的物体
§9-1金属的晶体结构 • 一、晶体的基本概念 在自然界中除了一些少数的 物质（如普通玻璃、松香等） 以外，包括金属在内的绝大 多数固体都是晶体 1．晶体 所谓晶体是指其原子（离子 或分子）在空间呈规则排列 的物体
9-1-1晶体的基本概念 2．晶体结构 晶体中原子（离子或分子）在空间的具 体排列。 3．阵点（结点） 把原子（离子或分子）抽象为规则排列 于空间的几何点，称为阵点或结点。 4． 阵点（或结点） 在空间的排列方式称为空间点阵（简称 点阵） 5．晶面 点阵中的结点所构成的平面。 6．晶向 点阵中的结点所组成的直线
9-1-1晶体的基本概念 2．晶体结构 晶体中原子（离子或分子）在空间的具 体排列。 3．阵点（结点） 把原子（离子或分子）抽象为规则排列 于空间的几何点，称为阵点或结点。 4． 阵点（或结点） 在空间的排列方式称为空间点阵（简称 点阵） 5．晶面 点阵中的结点所构成的平面。 6．晶向 点阵中的结点所组成的直线
9-1-2晶体的基本概念 7．晶格 把点阵中的结点假想用一系列平行直线连接 起来构成空间格子称为晶格。 8．晶胞 构成晶格的最基本单元。 由于晶体中原子排列的规律性，可以用晶胞 来描述其排列特征。 9．晶格常数 晶胞的棱边长度a、b、c和棱间夹角α、β、γ 是衡量晶胞大小和形状的六个参数，其中a、 b、c称为晶格常数或点阵常数。 其大小用A来表示（1A=10-8cm） 若a=b=c，α=β=γ=90°这种晶胞就称为简单立 方晶胞。具有简单立方晶胞的晶格叫做简单 立方晶格
9-1-2晶体的基本概念 7．晶格 把点阵中的结点假想用一系列平行直线连接 起来构成空间格子称为晶格。 8．晶胞 构成晶格的最基本单元。 由于晶体中原子排列的规律性，可以用晶胞 来描述其排列特征。 9．晶格常数 晶胞的棱边长度a、b、c和棱间夹角α、β、γ 是衡量晶胞大小和形状的六个参数，其中a、 b、c称为晶格常数或点阵常数。 其大小用A来表示（1A=10-8cm） 若a=b=c，α=β=γ=90°这种晶胞就称为简单立 方晶胞。具有简单立方晶胞的晶格叫做简单 立方晶格

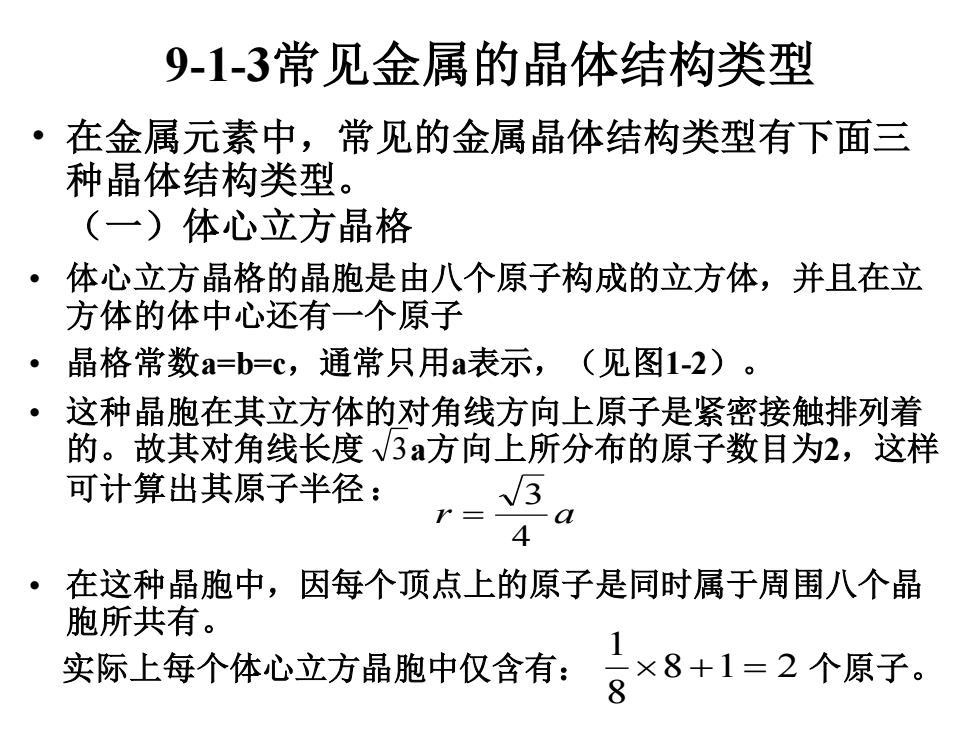

9-1-3常见金属的晶体结构类型 • 在金属元素中，常见的金属晶体结构类型有下面三 种晶体结构类型。 （一）体心立方晶格 • 体心立方晶格的晶胞是由八个原子构成的立方体，并且在立 方体的体中心还有一个原子 • 晶格常数a=b=c，通常只用a表示，（见图1-2）。 • 这种晶胞在其立方体的对角线方向上原子是紧密接触排列着 的。故其对角线长度 a方向上所分布的原子数目为2，这样 可计算出其原子半径： • 在这种晶胞中，因每个顶点上的原子是同时属于周围八个晶 胞所共有。 实际上每个体心立方晶胞中仅含有： 个原子。 3 8 1 2 8 1 + = r a 4 3 =
9-1-3常见金属的晶体结构类型 • 在金属元素中，常见的金属晶体结构类型有下面三 种晶体结构类型。 （一）体心立方晶格 • 体心立方晶格的晶胞是由八个原子构成的立方体，并且在立 方体的体中心还有一个原子 • 晶格常数a=b=c，通常只用a表示，（见图1-2）。 • 这种晶胞在其立方体的对角线方向上原子是紧密接触排列着 的。故其对角线长度 a方向上所分布的原子数目为2，这样 可计算出其原子半径： • 在这种晶胞中，因每个顶点上的原子是同时属于周围八个晶 胞所共有。 实际上每个体心立方晶胞中仅含有： 个原子。 3 8 1 2 8 1 + = r a 4 3 =
9-1-4常见金属的晶体结构类型 • 晶格的致密度：是指其晶胞中所包含的原子所占有的 体积与该晶胞体积之比。用“K”表示。 • 体心立方晶格的致密度： 即晶格中有68%的体积被原子占有，其余为空隙。 • 属于这种体心立方晶格的金属有Fe(＜912℃,α-Fe)、 Cr、Mo、W、V等。 0.68 4 3 3 4 2 3 3 = K = a a
9-1-4常见金属的晶体结构类型 • 晶格的致密度：是指其晶胞中所包含的原子所占有的 体积与该晶胞体积之比。用“K”表示。 • 体心立方晶格的致密度： 即晶格中有68%的体积被原子占有，其余为空隙。 • 属于这种体心立方晶格的金属有Fe(＜912℃,α-Fe)、 Cr、Mo、W、V等。 0.68 4 3 3 4 2 3 3 = K = a a
