§5-1 概述 一台机器或一个部件，都是由若干零件按着一定的 装配关系和技术要求装配组成的。表达机器和部件的图 样称为装配图，表达单个零件的图样称为零件图。 零件图的四项基本内容： (一) 表达零件形状的一组视图 (二) 确定零件各部分形状大小和相对位置的一组尺寸 (三) 保证零件质量、形状的技术要求 (四) 标题栏
§5-1 概述 一台机器或一个部件，都是由若干零件按着一定的 装配关系和技术要求装配组成的。表达机器和部件的图 样称为装配图，表达单个零件的图样称为零件图。 零件图的四项基本内容： (一) 表达零件形状的一组视图 (二) 确定零件各部分形状大小和相对位置的一组尺寸 (三) 保证零件质量、形状的技术要求 (四) 标题栏

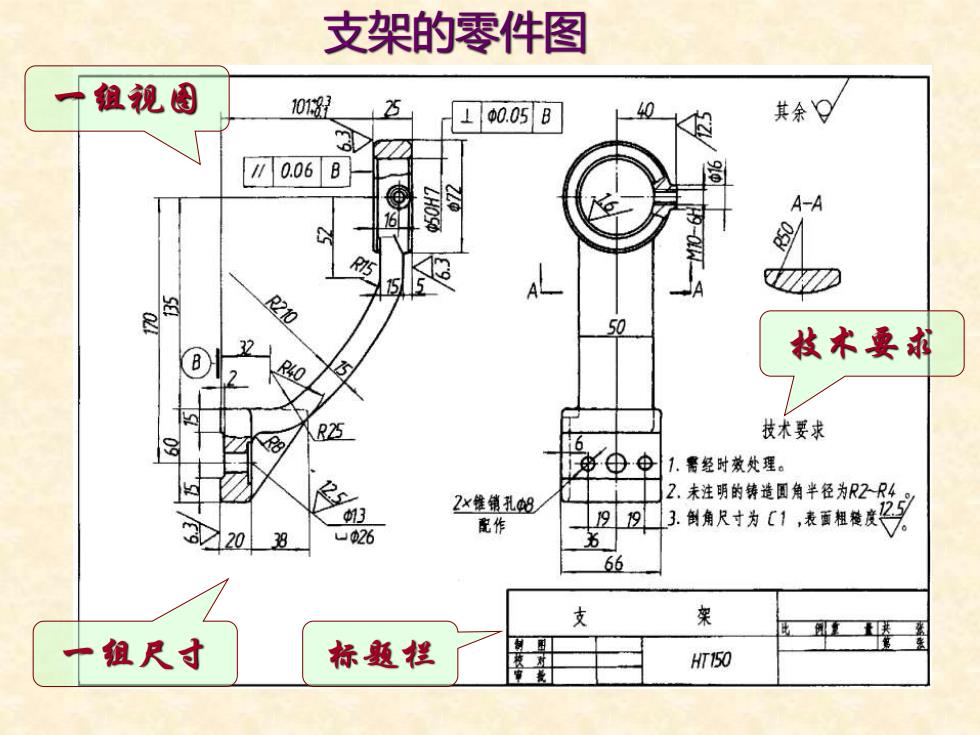

支架的零件图 一组视图 一组尺寸 技术要求 标题栏
支架的零件图 一组视图 一组尺寸 技术要求 标题栏
※右端盖的零件图
※右端盖的零件图
§5-2 零件上常见的工艺结构 零件的结构，除了要满足设计要求之外， 还应考虑在加工、测量、装配等制造过程所提 出的一系列工艺要求，即应使零件具有良好的 结构工艺性。 一、铸造工艺对结构的要求 二、机械加工工艺对结构的要求
§5-2 零件上常见的工艺结构 零件的结构，除了要满足设计要求之外， 还应考虑在加工、测量、装配等制造过程所提 出的一系列工艺要求，即应使零件具有良好的 结构工艺性。 一、铸造工艺对结构的要求 二、机械加工工艺对结构的要求
