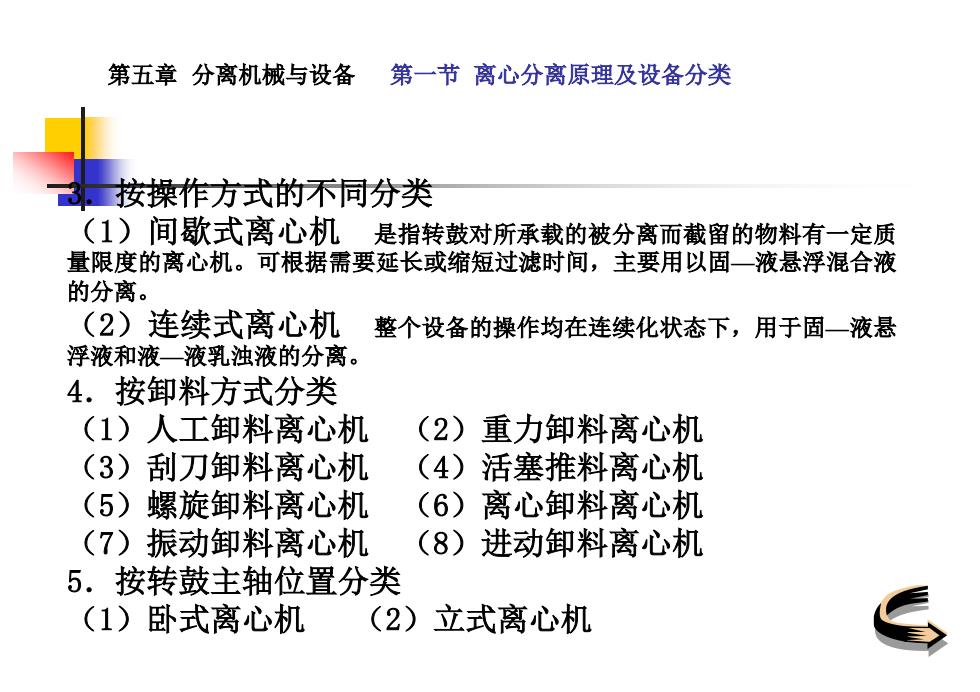

第五章 分离机械与设备 第一节 离心分离原理及设备分类 3．按操作方式的不同分类 （1）间歇式离心机 是指转鼓对所承载的被分离而截留的物料有一定质 量限度的离心机。可根据需要延长或缩短过滤时间，主要用以固—液悬浮混合液 的分离。 （2）连续式离心机 整个设备的操作均在连续化状态下，用于固—液悬 浮液和液—液乳浊液的分离。 4．按卸料方式分类 （1）人工卸料离心机 （2）重力卸料离心机 （3）刮刀卸料离心机 （4）活塞推料离心机 （5）螺旋卸料离心机 （6）离心卸料离心机 （7）振动卸料离心机 （8）进动卸料离心机 5．按转鼓主轴位置分类 （1）卧式离心机 （2）立式离心机
第五章 分离机械与设备 第一节 离心分离原理及设备分类 3．按操作方式的不同分类 （1）间歇式离心机 是指转鼓对所承载的被分离而截留的物料有一定质 量限度的离心机。可根据需要延长或缩短过滤时间，主要用以固—液悬浮混合液 的分离。 （2）连续式离心机 整个设备的操作均在连续化状态下，用于固—液悬 浮液和液—液乳浊液的分离。 4．按卸料方式分类 （1）人工卸料离心机 （2）重力卸料离心机 （3）刮刀卸料离心机 （4）活塞推料离心机 （5）螺旋卸料离心机 （6）离心卸料离心机 （7）振动卸料离心机 （8）进动卸料离心机 5．按转鼓主轴位置分类 （1）卧式离心机 （2）立式离心机

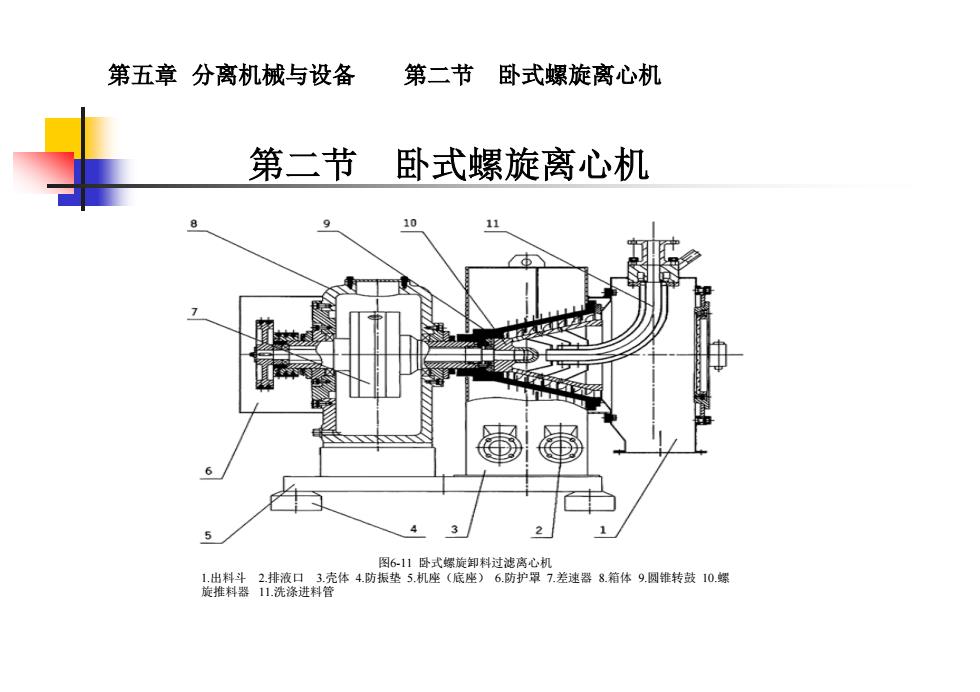

第五章 分离机械与设备 第二节 卧式螺旋离心机 第二节 卧式螺旋离心机 图6-11 卧式螺旋卸料过滤离心机 1.出料斗 2.排液口 3.壳体 4.防振垫 5.机座（底座） 6.防护罩 7.差速器 8.箱体 9.圆锥转鼓 10. 螺 旋推料器 11.洗涤进料管
第五章 分离机械与设备 第二节 卧式螺旋离心机 第二节 卧式螺旋离心机 图6-11 卧式螺旋卸料过滤离心机 1.出料斗 2.排液口 3.壳体 4.防振垫 5.机座（底座） 6.防护罩 7.差速器 8.箱体 9.圆锥转鼓 10. 螺 旋推料器 11.洗涤进料管

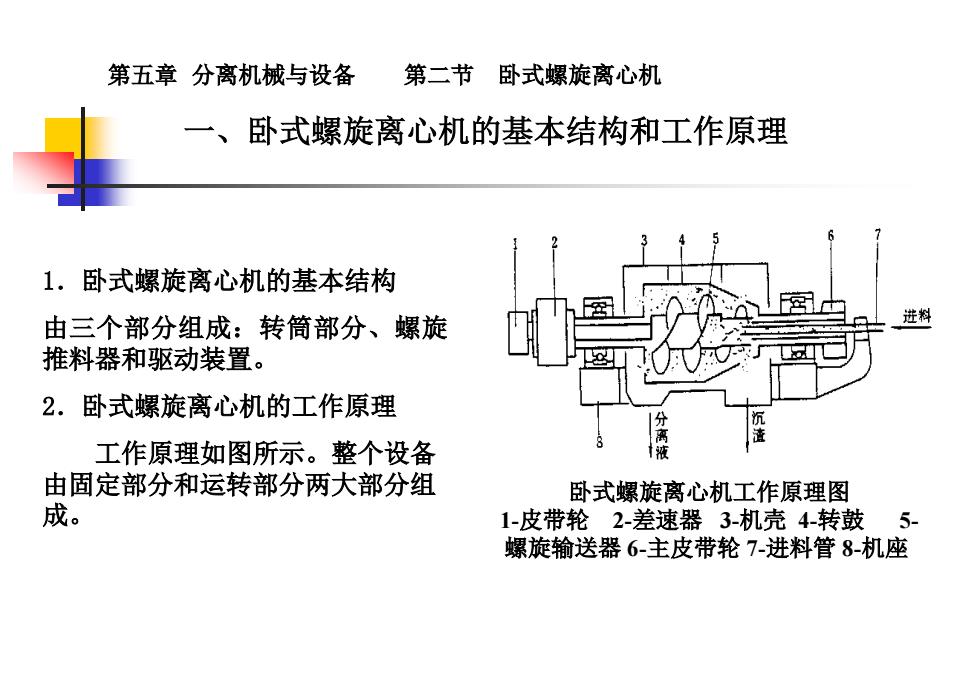

第五章 分离机械与设备 第二节 卧式螺旋离心机 一、卧式螺旋离心机的基本结构和工作原理 1．卧式螺旋离心机的基本结构 由三个部分组成：转筒部分、螺旋 推料器和驱动装置。 2．卧式螺旋离心机的工作原理 工作原理如图所示。整个设备 由固定部分和运转部分两大部分组 成。 卧式螺旋离心机工作原理图 1-皮带轮 2-差速器 3-机壳 4-转鼓 5- 螺旋输送器 6-主皮带轮 7-进料管 8-机座
第五章 分离机械与设备 第二节 卧式螺旋离心机 一、卧式螺旋离心机的基本结构和工作原理 1．卧式螺旋离心机的基本结构 由三个部分组成：转筒部分、螺旋 推料器和驱动装置。 2．卧式螺旋离心机的工作原理 工作原理如图所示。整个设备 由固定部分和运转部分两大部分组 成。 卧式螺旋离心机工作原理图 1-皮带轮 2-差速器 3-机壳 4-转鼓 5- 螺旋输送器 6-主皮带轮 7-进料管 8-机座

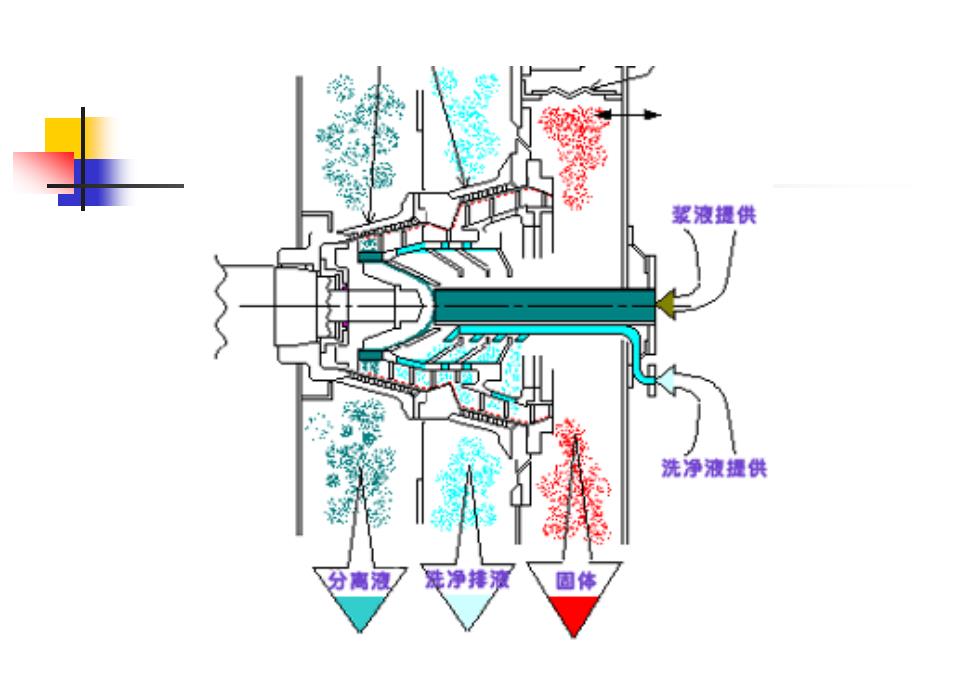

浆液摄供 洗净液提供 分 固体

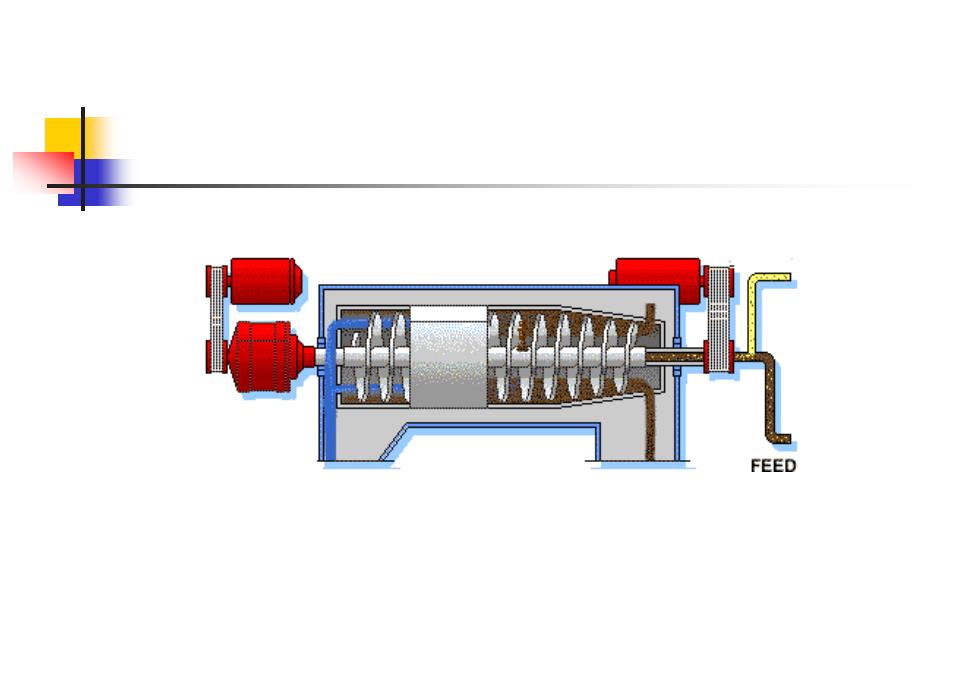

FEED
