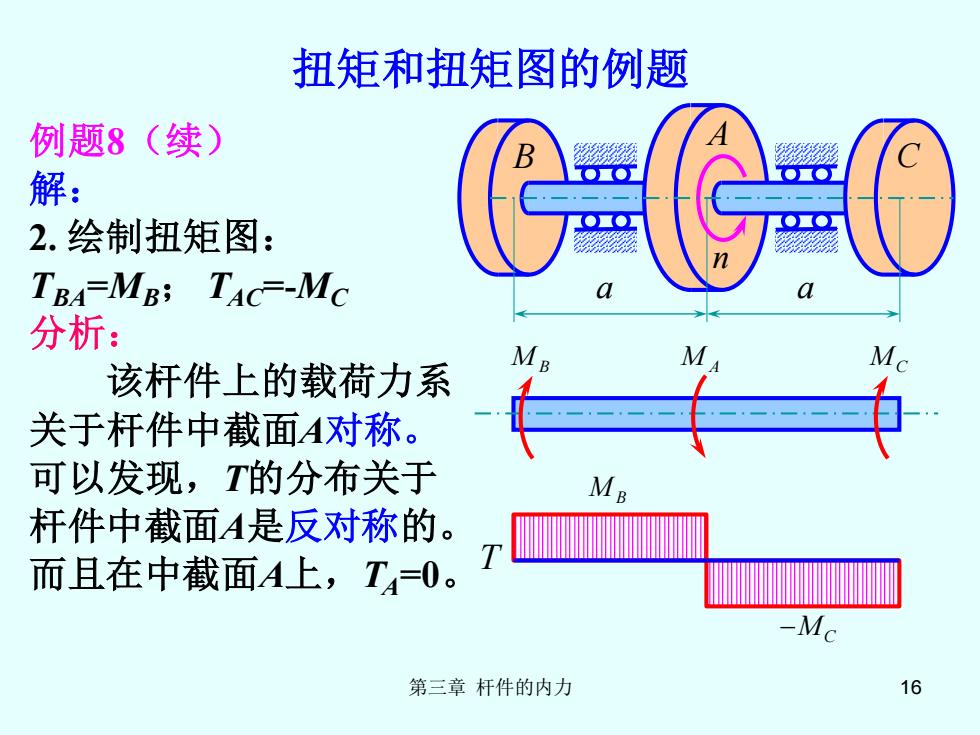

扭矩和扭矩图的例题 例题8（续） 解： 2.绘制扭矩图： TEA-MB:TAC-MC 分析： 该杆件上的载荷力系 关于杆件中截面A对称。 可以发现，T的分布关于 MB 杆件中截面A是反对称的。 而且在中截面A上，T4=0。 第三章杆件的内力 16
第三章 杆件的内力 16 扭矩和扭矩图的例题 例题8（续） 解： 2. 绘制扭矩图： TBA=MB； TAC=-MC 分析： 该杆件上的载荷力系 关于杆件中截面A对称。 可以发现，T的分布关于 杆件中截面A是反对称的。 而且在中截面A上，TA=0。 a n A B C a M B M A MC T M B −MC

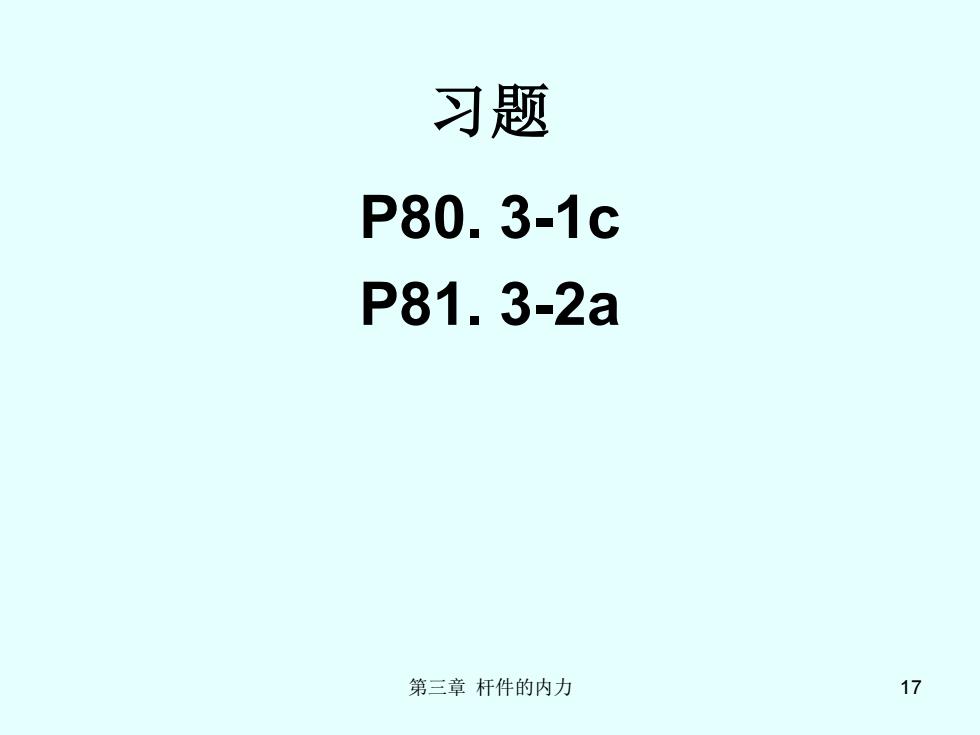

习题 P80.3-1c P81.3-2a 第三章杆件的内力 17
第三章 杆件的内力 17 习题 P80. 3-1c P81. 3-2a
三、剪力弯矩方程和剪力弯矩图 0.概念 弯曲是杆件受垂直于轴线的力系或旋转平面平行 于轴线的力偶系作用的变形方式。 用于分析梁内力的坐标系： x轴沿轴线向右，y轴向上。 第三章杆件的内力 18
第三章 杆件的内力 18 三、剪力弯矩方程和剪力弯矩图 0. 概念 弯曲是杆件受垂直于轴线的力系或旋转平面平行 于轴线的力偶系作用的变形方式。 用于分析梁内力的坐标系： x轴沿轴线向右， y轴向上。 B y x A

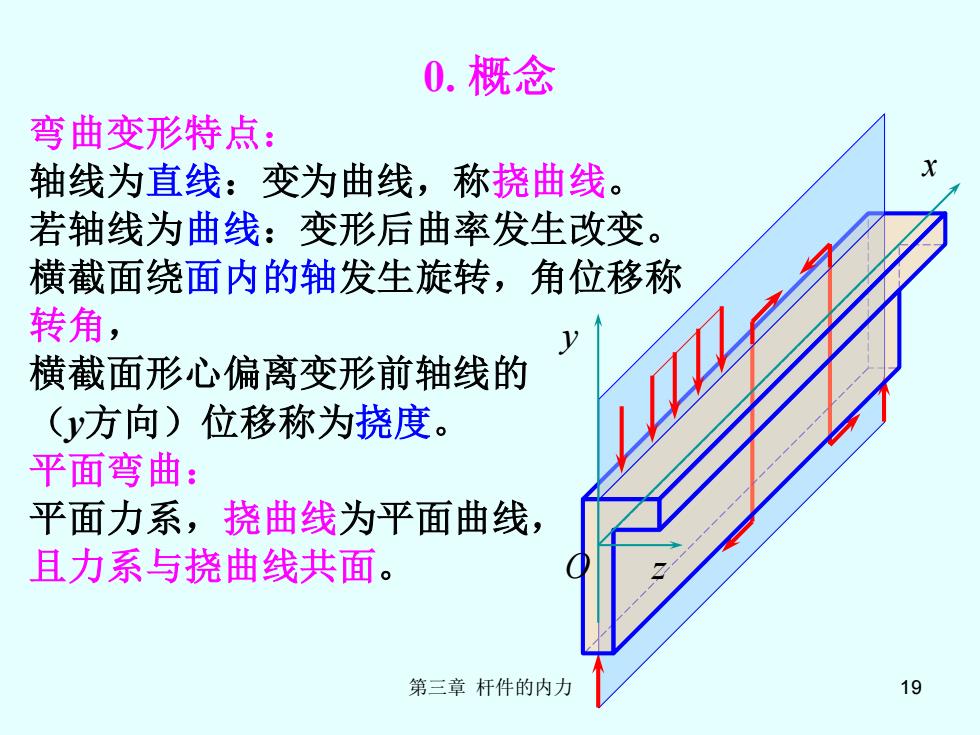

0.概念 弯曲变形特点： 轴线为直线：变为曲线，称挠曲线。 若轴线为曲线：变形后曲率发生改变。 横截面绕面内的轴发生旋转，角位移称 转角， 横截面形心偏离变形前轴线的 (y方向)位移称为挠度。 平面弯曲： 平面力系，挠曲线为平面曲线， 且力系与挠曲线共面。 第三章杆件的内力 19
第三章 杆件的内力 19 0. 概念 弯曲变形特点： 轴线为直线：变为曲线，称挠曲线。 若轴线为曲线：变形后曲率发生改变。 横截面绕面内的轴发生旋转，角位移称 转角， 横截面形心偏离变形前轴线的 （y方向）位移称为挠度。 平面弯曲： 平面力系，挠曲线为平面曲线， 且力系与挠曲线共面。 x z y O
