静力学测验题 一、 基本概念题 1.画出下列两图中A处支座反力的实际方向。 图示立方体上作用有F1=F2=F3=F4=F=100 N,立方体边长1m,则 力系向O点简化的主矢|F= 主矩M= 力系简化的最后结果为 3.己知：F=100N,图中长度单位为m,则 Fx-_ F,= E,= m(F)= 4.下图结构是 结构。 b.静不定。 5.零杆判断：右图各杆中

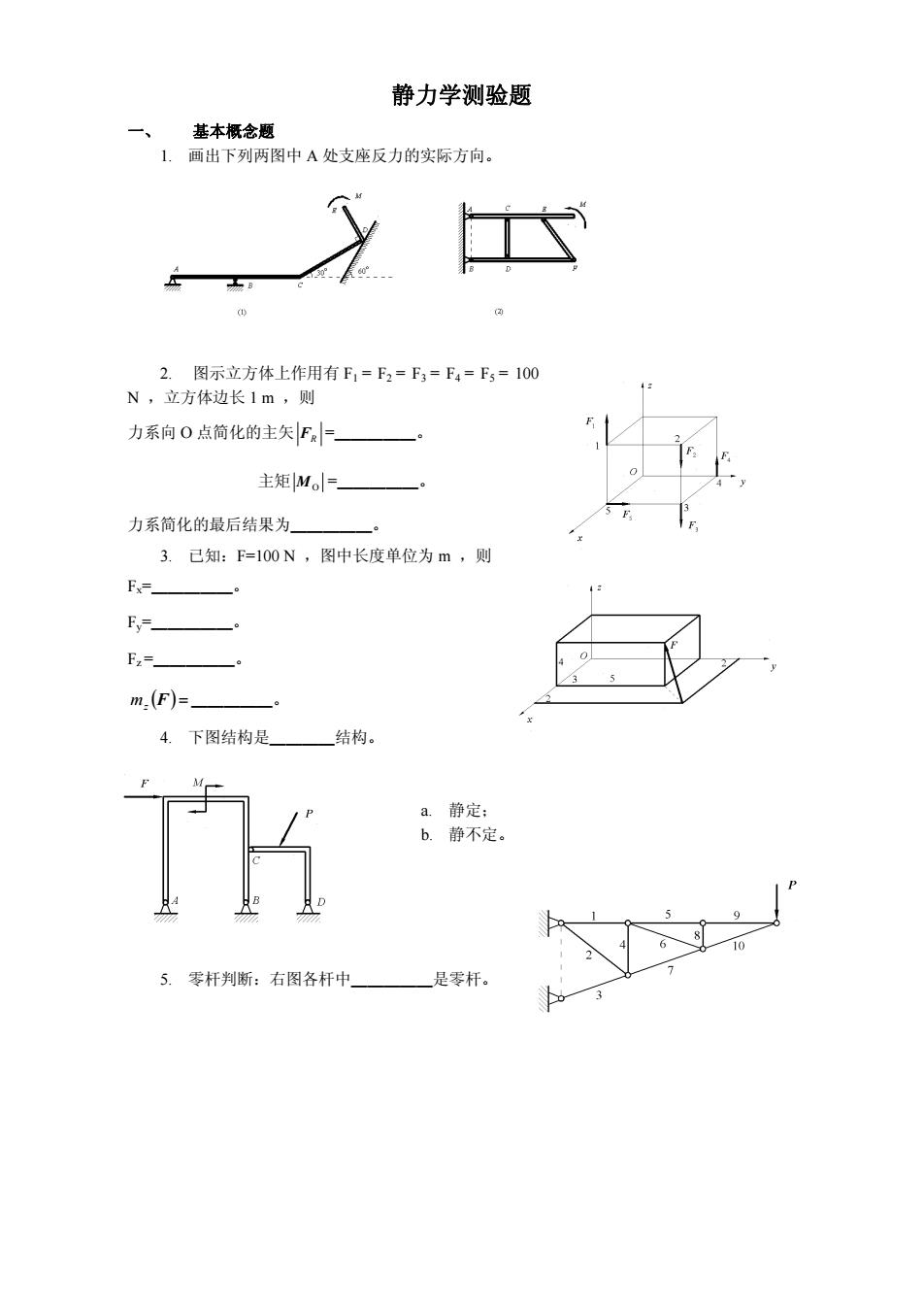

静力学测验题 一、 基本概念题 1. 画出下列两图中 A 处支座反力的实际方向。 2. 图示立方体上作用有 F1 = F2 = F3 = F4 = F5 = 100 N ，立方体边长 1 m ，则 力系向 O 点简化的主矢 FR =＿＿＿＿＿。 主矩 MO =＿＿＿＿＿。 力系简化的最后结果为＿＿＿＿＿。 3. 已知：F=100 N ，图中长度单位为 m ，则 Fx=＿＿＿＿＿。 Fy=＿＿＿＿＿。 Fz =＿＿＿＿＿。 mz ( ) F = ＿＿＿＿＿。 4. 下图结构是＿＿＿＿结构。 a. 静定； b. 静不定。 5. 零杆判断：右图各杆中＿＿＿＿＿是零杆
二、计算题 1. 己知：作用在B块的力为F和B的重量 为F2,接触表面的摩擦系数均为02。 求：平衡时的P力大小。 2.己知：构架及尺寸如图所示，水平力P=12kN 杆重不计 ,直角折杆的D端置于光滑水平面上 求：B、C、E铰链处的约束反力。 山2山2 题2图 题3图 3. 一支架如图示，AC=CD=1m,滑轮半径r=0.3m,重物Q重100KN,A、B处 为固定铰支座，C处为铰链连接。不计绳、杆、滑轮的重量和摩擦，求A、B处的反力。 4.图示平面结构中，A为固定端，B与C为铰链，D为固定铰支座。己知：P=6kN作 用在BC的中点，M=24kN·m,q=1kWm,AB=CD=6m,BC=5m,各杆自重不计.。求： A、D处的约束反力. 题4图 5.已知：构架及尺寸及载荷如图所示，滑轮及各杆自重不计。求：C、D铰链处的约束 反力 6.已知：直角曲杆ABD在y面内，AB=2a,BC=CD=a,A处为球较链，B处为 径向轴承，绳DE与xy面间的夹角0=30°，杆上载荷为P,绳与杆重不计。求：DE绳的张 力与A、B处的反力

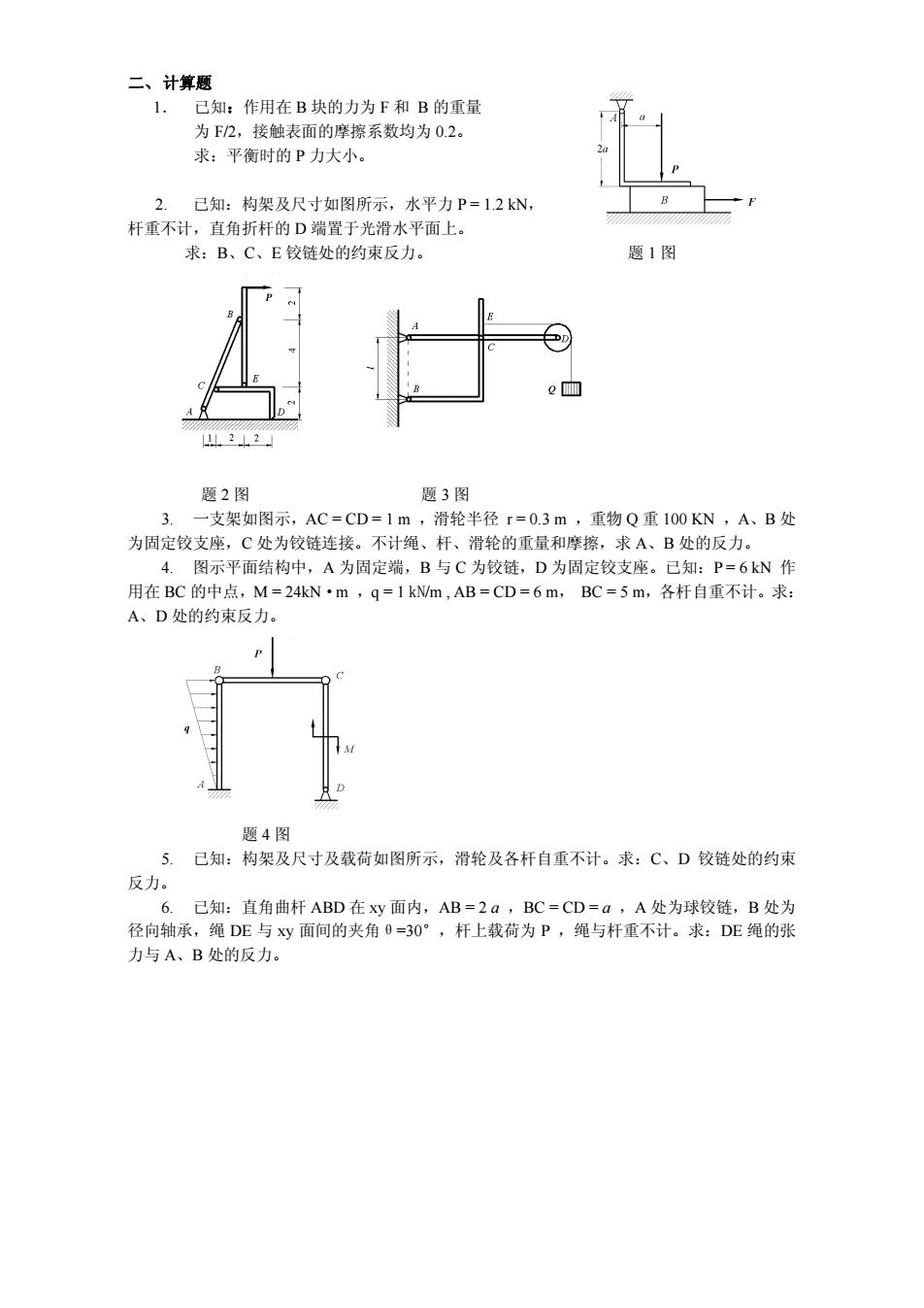

二、 计算题 1． 已知：作用在 B 块的力为 F 和 B 的重量 为 F/2，接触表面的摩擦系数均为 0.2。 求：平衡时的 P 力大小。 2. 已知：构架及尺寸如图所示，水平力 P = 1.2 kN， 杆重不计，直角折杆的 D 端置于光滑水平面上。 求：B、C、E 铰链处的约束反力。 题 1 图 题 2 图 题 3 图 3. 一支架如图示，AC = CD = 1 m ，滑轮半径 r = 0.3 m ，重物 Q 重 100 KN ，A、B 处 为固定铰支座，C 处为铰链连接。不计绳、杆、滑轮的重量和摩擦，求 A、B 处的反力。 4. 图示平面结构中，A 为固定端，B 与 C 为铰链，D 为固定铰支座。已知：P = 6 kN 作 用在 BC 的中点，M = 24kN·m ，q = 1 kN/m , AB = CD = 6 m， BC = 5 m，各杆自重不计。求： A、D 处的约束反力。 题 4 图 5. 已知：构架及尺寸及载荷如图所示，滑轮及各杆自重不计。求：C、D 铰链处的约束 反力。 6. 已知：直角曲杆 ABD 在 xy 面内，AB = 2 a ，BC = CD = a ，A 处为球铰链，B 处为 径向轴承，绳 DE 与 xy 面间的夹角θ=30°，杆上载荷为 P ，绳与杆重不计。求：DE 绳的张 力与 A、B 处的反力

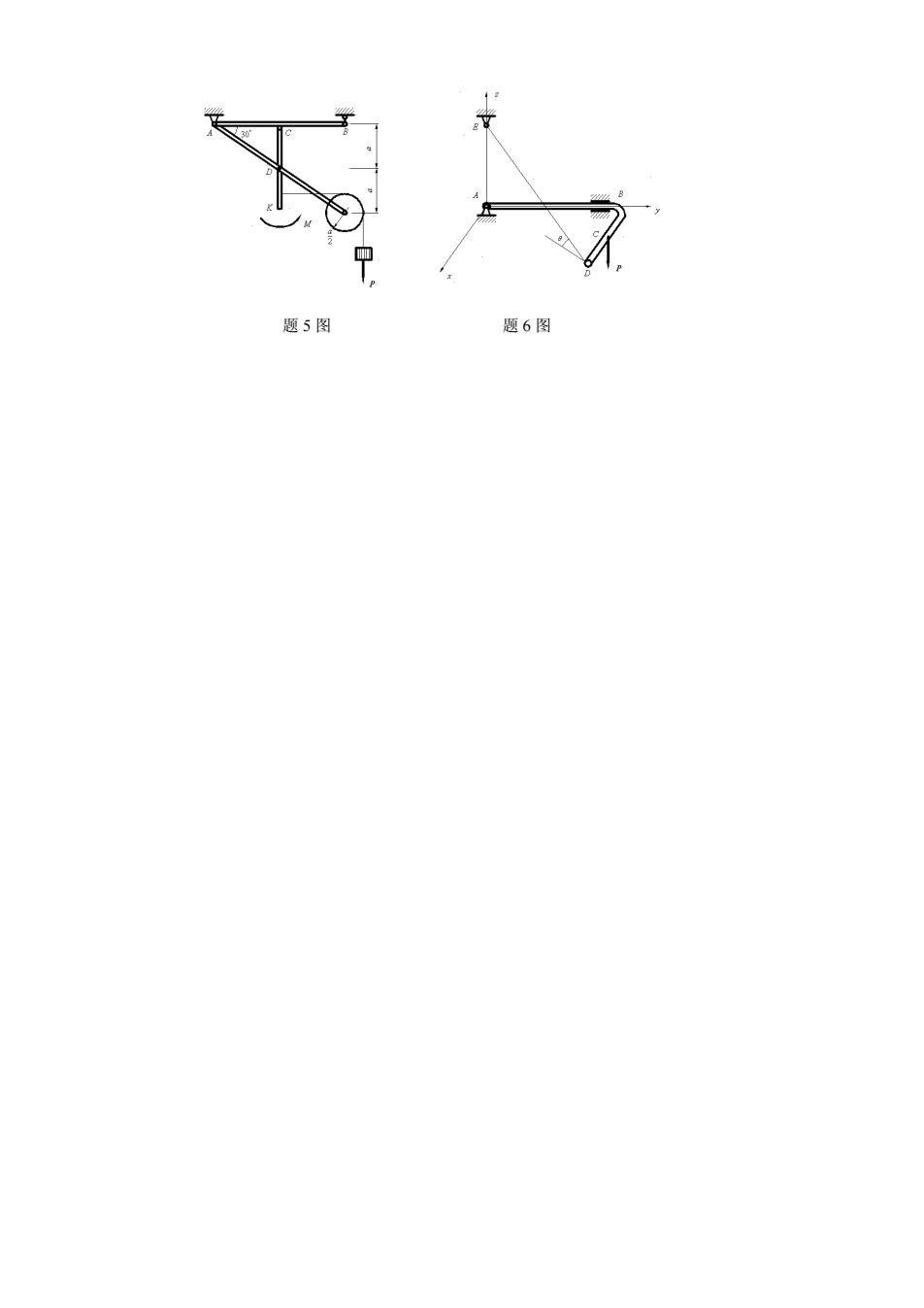

题 5 图 题 6 图
