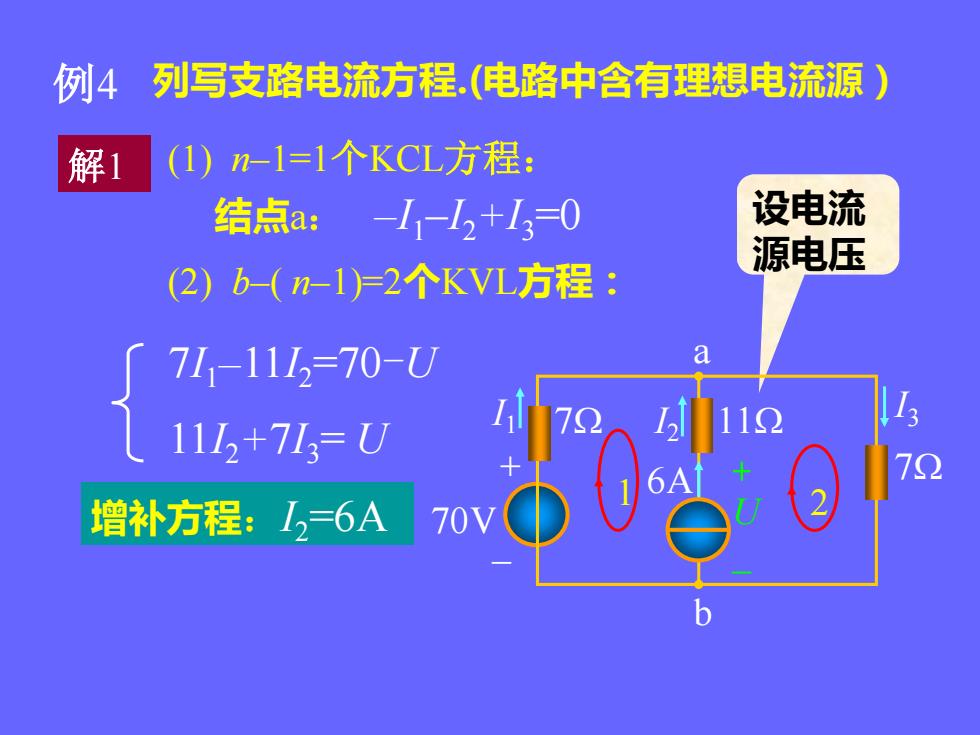

例4列写支路电流方程.（电路中含有理想电流源）(1）n-1=1个KCL方程：解1设电流结点a：-l-12+13=0源电压(2) b-(n-1)=2个KVL方程：a71,-1112=70-U5112721111+71=U726A增补方程：I=6A70V福
例4 结点a： –I1–I2+I3=0 (1) n–1=1个KCL方程： 列写支路电流方程.(电路中含有理想电流源） 解1 (2) b–( n–1)=2个KVL方程： 11I2+7I3 = U 7I1–11I2=70-U 增补方程：I2=6A 设电流 源电压 + U _ a 70V 7 b + – I1 I3 I 7 2 11 2 1 6A

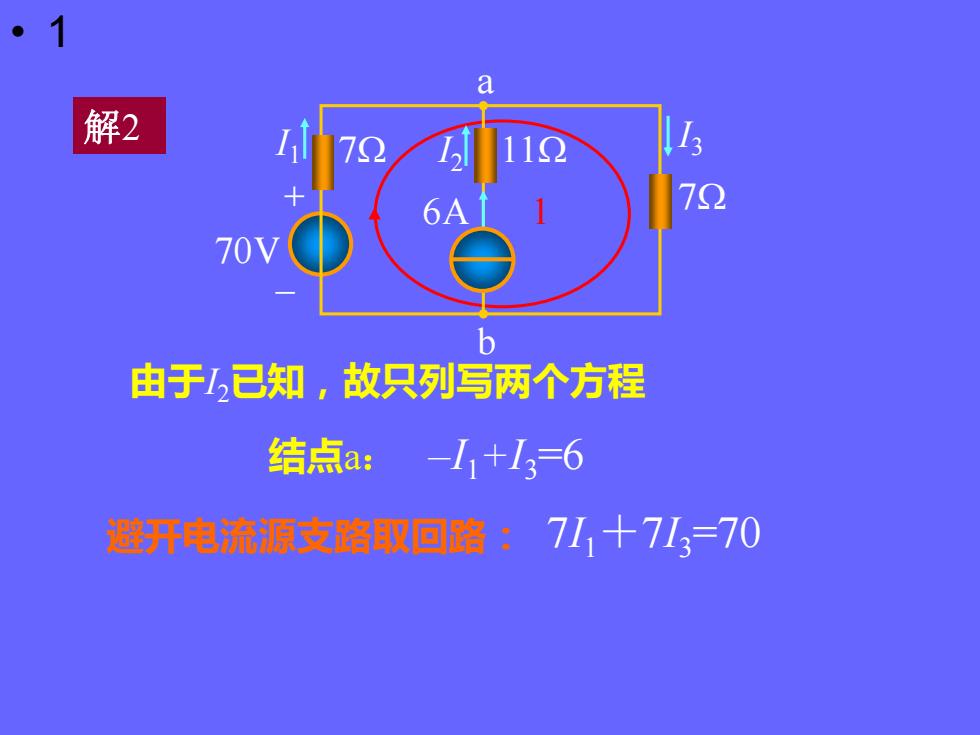

·1a解21127212726A70Vb由于，已知，故只列写两个方程结点a：-1i+13=6避开电流源支路取回路：71,十713=70
• 1 1 解2 由于I2已知，故只列写两个方程 结点a： –I1+I3=6 避开电流源支路取回路： 7I1＋7I3=70 70V 7 b a + – I1 I3 I 7 2 11 6A
