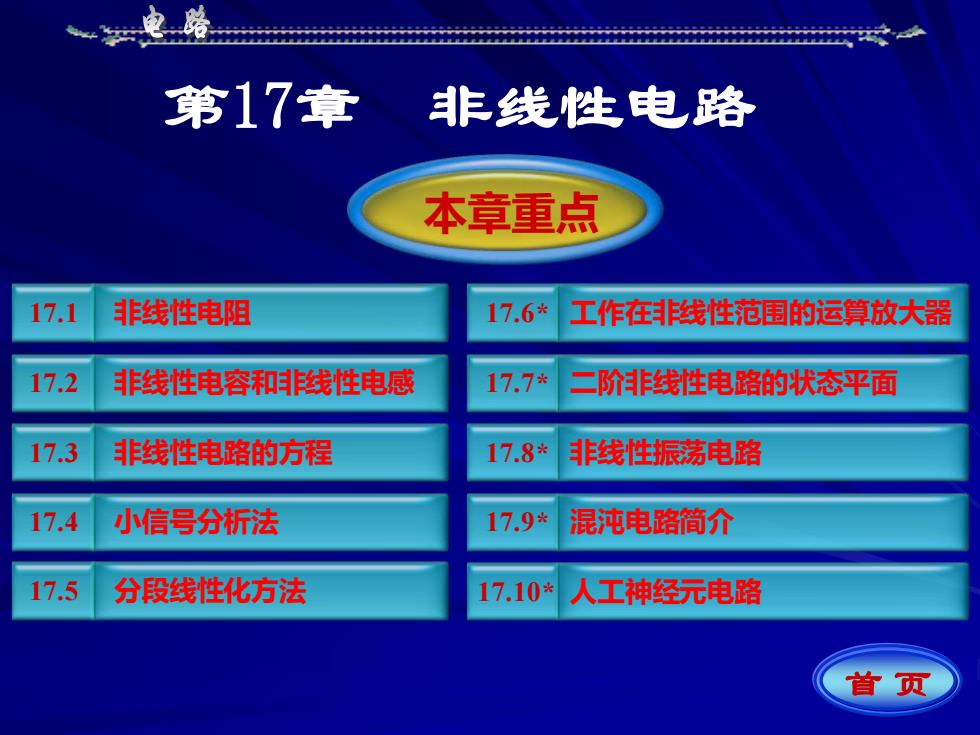

一电路第17章非线性电路本章重点17.1非线性电阻17.6*工作在非线性范围的运算放大器17.2非线性电容和非线性电感17.7*二阶非线性电路的状态平面17.3非线性电路的方程17.8*非线性振荡电路17.417.9*小信号分析法混沌电路简介17.5分段线性化方法17.10*人工神经元电路首页
第17章 非线性电路 17.1 非线性电阻 17.6* 工作在非线性范围的运算放大器 17.2 非线性电容和非线性电感 17.3 非线性电路的方程 17.4 小信号分析法 17.5 分段线性化方法 17.7* 二阶非线性电路的状态平面 17.8* 非线性振荡电路 17.9* 混沌电路简介 17.10* 人工神经元电路 首 页 本章重点

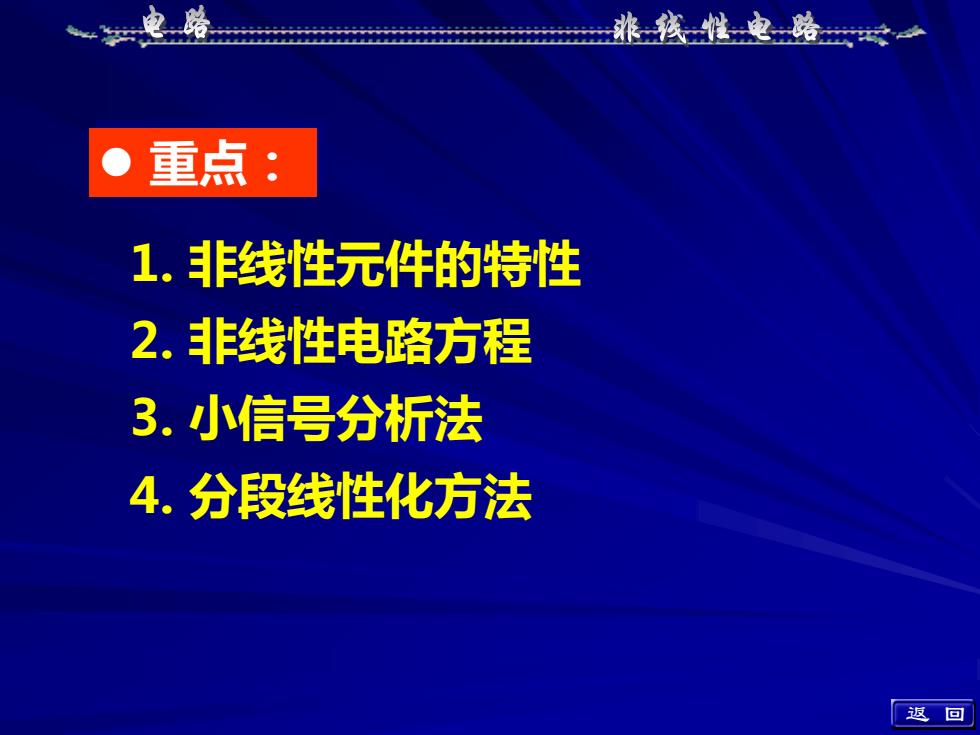

电路非线性电路重点：1.非线性元件的特性2.非线性电路方程3.小信号分析法4.分段线性化方法返回
1. 非线性元件的特性 3. 小信号分析法 ⚫ 重点： 2. 非线性电路方程 4. 分段线性化方法 返 回

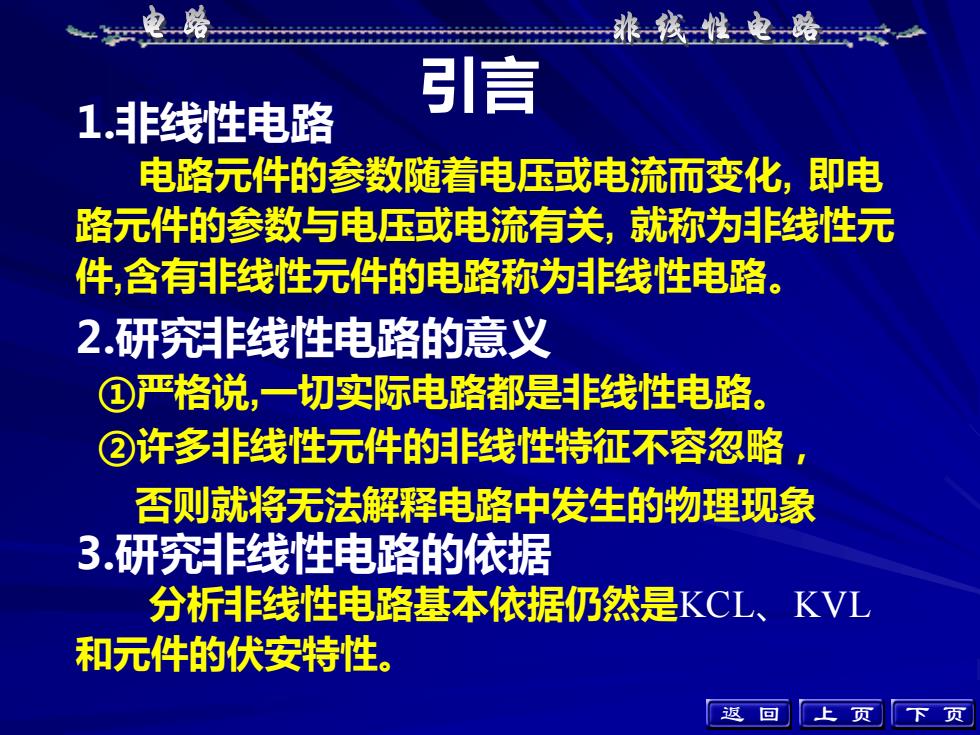

#电路非线性电路山引言1.非线性电路即电电路元件的参数随着电压或电流而变化，路元件的参数与电压或电流有关，就称为非线性元件，含有非线性元件的电路称为非线性电路。2.研究非线性电路的意义①严格说，一切实际电路都是非线性电路。②许多非线性元件的非线性特征不容忽略，否则就将无法解释电路中发生的物理现象3.研究非线性电路的依据分析非线性电路基本依据仍然是KCL、KVL和元件的伏安特性返上回页下页
引言 1.非线性电路 电路元件的参数随着电压或电流而变化, 即电 路元件的参数与电压或电流有关, 就称为非线性元 件,含有非线性元件的电路称为非线性电路。 上 页 下 页 2.研究非线性电路的意义 ①严格说,一切实际电路都是非线性电路。 ②许多非线性元件的非线性特征不容忽略， 否则就将无法解释电路中发生的物理现象 返 回 3.研究非线性电路的依据 分析非线性电路基本依据仍然是KCL、KVL 和元件的伏安特性

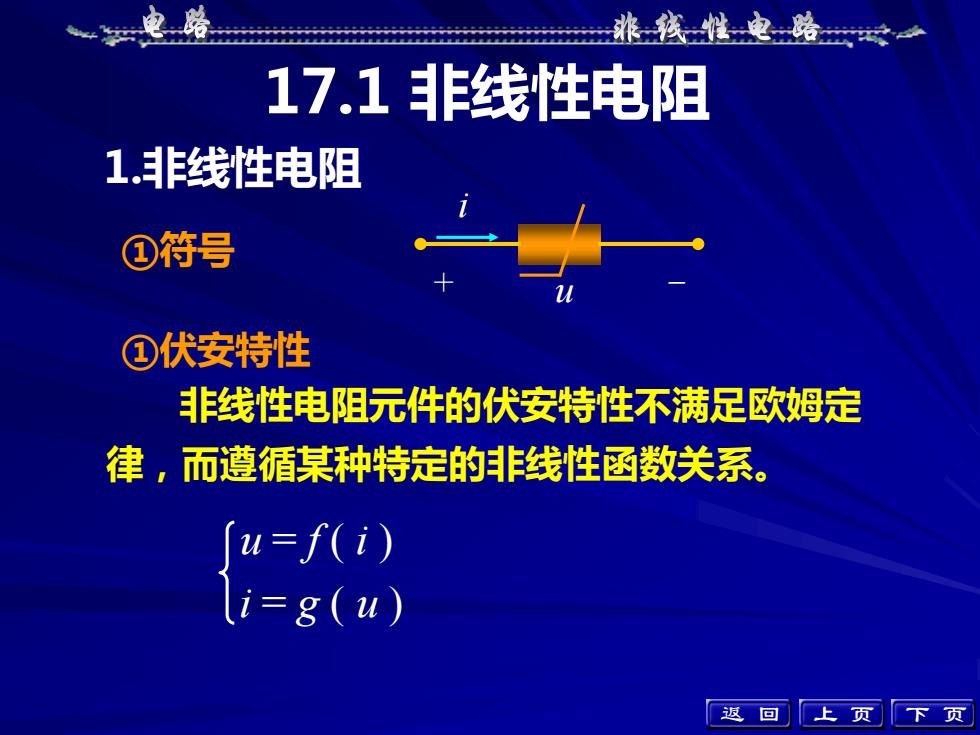

电路非线性电路山17.1 :非线性电阻1.非线性电阻①符号①伏安特性非线性电阻元件的伏安特性不满足欧姆定律，而遵循某种特定的非线性函数关系。u=f(i)[i=g(u)返上回页下页
17.1 非线性电阻 1.非线性电阻 非线性电阻元件的伏安特性不满足欧姆定 律，而遵循某种特定的非线性函数关系。 上 页 下 页 ①符号 + u - i ①伏安特性 u = f ( i ) i = g ( u ) 返 回

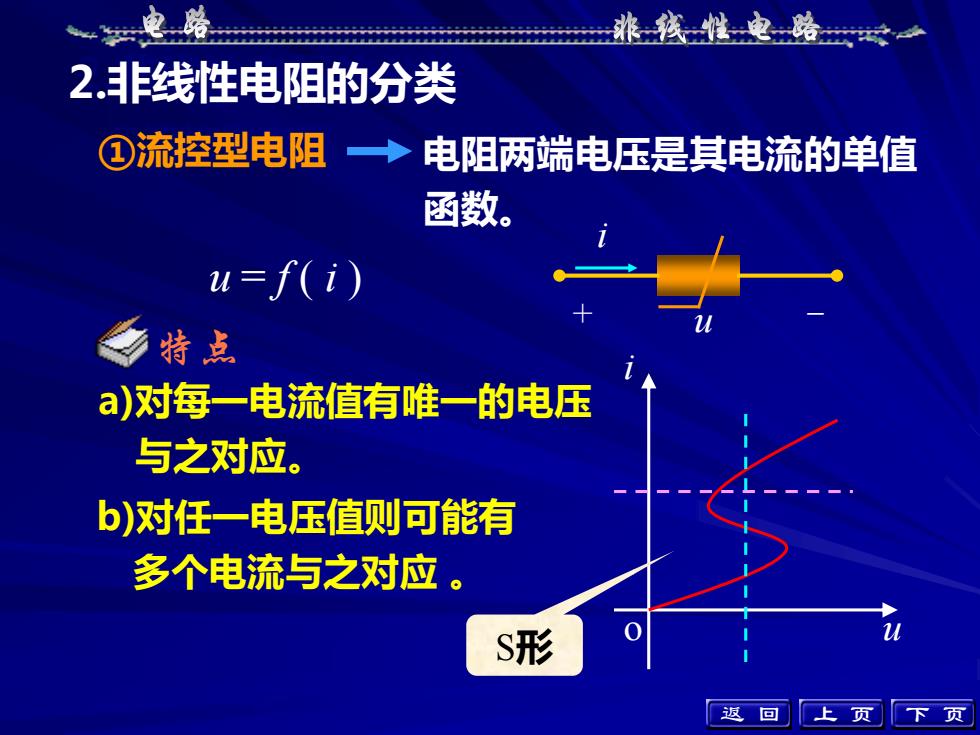

电路非线性电路2.非线性电阻的分类①流控型电阻电阻两端电压是其电流的单值函数。u=f(i)特点a)对每一电流值有唯一的电压与之对应。b对任一电压值则可能有多个电流与之对应0uS形返回上页
2.非线性电阻的分类 电阻两端电压是其电流的单值 函数。 上 页 下 页 ①流控型电阻 + u - i u = f ( i ) u i o 特点 a)对每一电流值有唯一的电压 与之对应。 b)对任一电压值则可能有 多个电流与之对应 。 S形 返 回
