电路第18章均匀传输线本章重点18.1分布参数电路18.2均匀传输线及其方程18.3均匀传输线方程的正弦稳态解18.4均匀传输线的原参数和副参数18.5无损耗传输线18.6无损耗线方程的通解18.7无损耗线的波过程首页

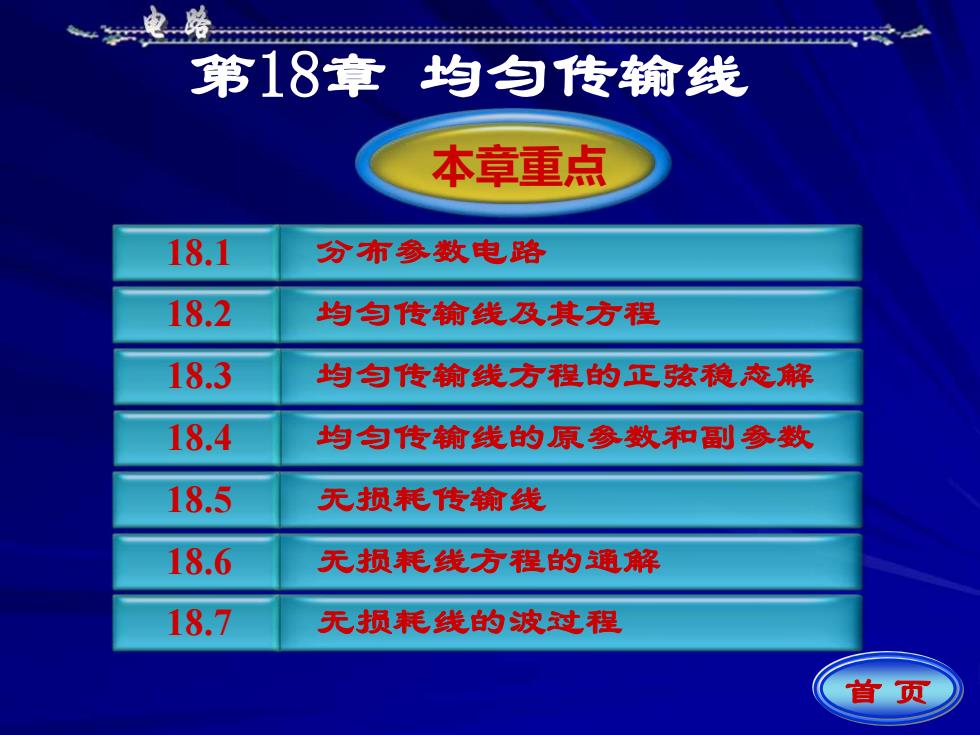

第18章 均匀传输线 18.1 分布参数电路 18.2 均匀传输线及其方程 18.3 均匀传输线方程的正弦稳态解 18.4 均匀传输线的原参数和副参数 18.5 无损耗传输线 18.6 无损耗线方程的通解 18.7 无损耗线的波过程 首 页 本章重点

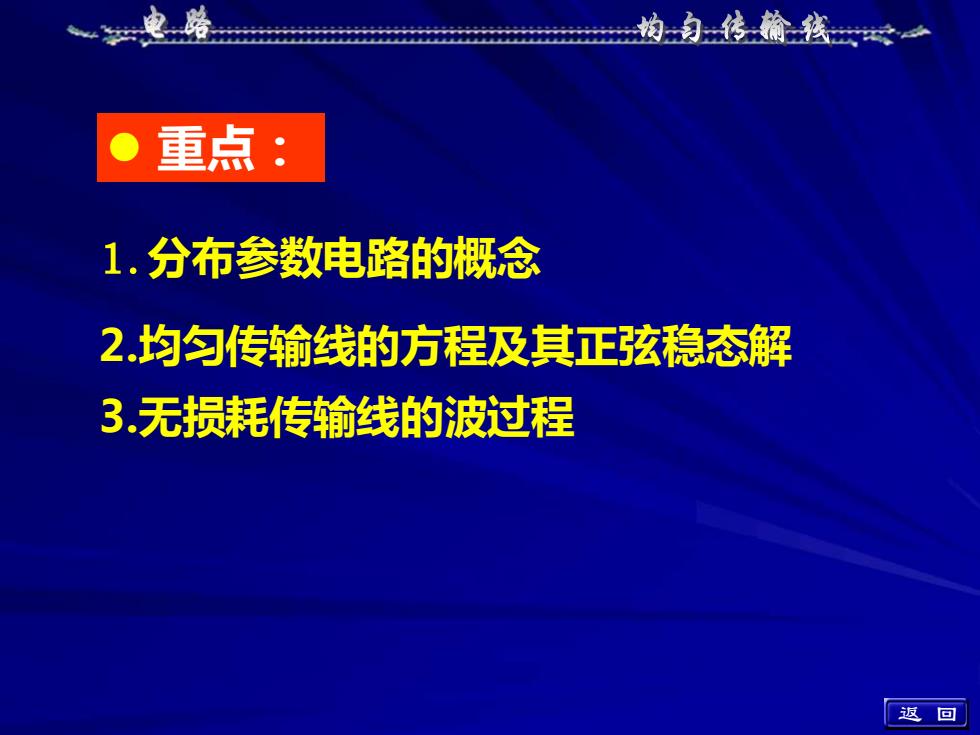

电路均匀传输线重点：1.分布参数电路的概念2.均匀传输线的方程及其正弦稳态解3.无损耗传输线的波过程返回
返 回 1. 分布参数电路的概念 3.无损耗传输线的波过程 ⚫ 重点： 2.均匀传输线的方程及其正弦稳态解
电路均匀传输线18.1分布参数电路1.传输线的定义和分类①定义用以引导电磁波，最大效率的将电磁能或电磁信号从一点定向地传输到另一点的电磁器件称为传输线。②分类传递横电磁波（TEM波）的平行双线、同a轴电缆、平行板等双导体系统传输线。工作频率为米波段（受限于辐射损耗）。返上回页下页

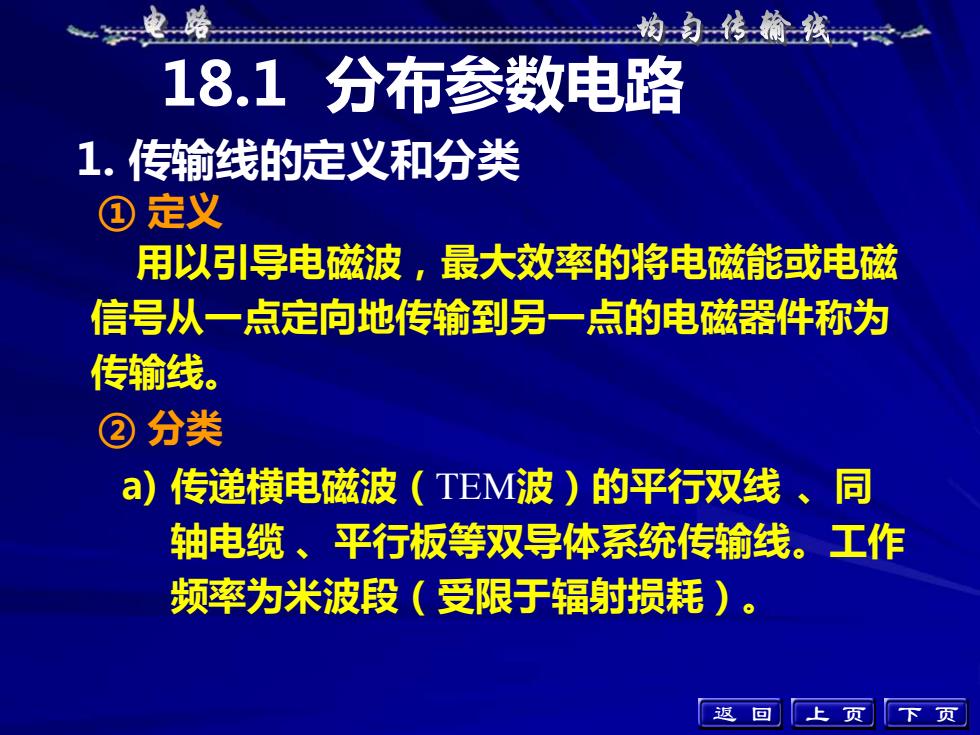

18.1 分布参数电路 1. 传输线的定义和分类 上 页 下 页 用以引导电磁波，最大效率的将电磁能或电磁 信号从一点定向地传输到另一点的电磁器件称为 传输线。 ① 定义 ② 分类 a) 传递横电磁波（TEM波）的平行双线 、同 轴电缆 、平行板等双导体系统传输线。工作 频率为米波段（受限于辐射损耗）。 返 回
电路均匀传输线b）传递横电波（TE波）或横磁波（TM波）的单导体系统，如金属波导和介质波导等。工作频率为厘米波段。本章讨论的是双导体系统传输线注意2.传输线的电路分析方法集总电路的分析方法1当传输线的长度<<入，称为短线，可以忽略电磁波沿线传播所需的时间，即不计滞后效应，可用集中参数的电路来描述返上回页下页

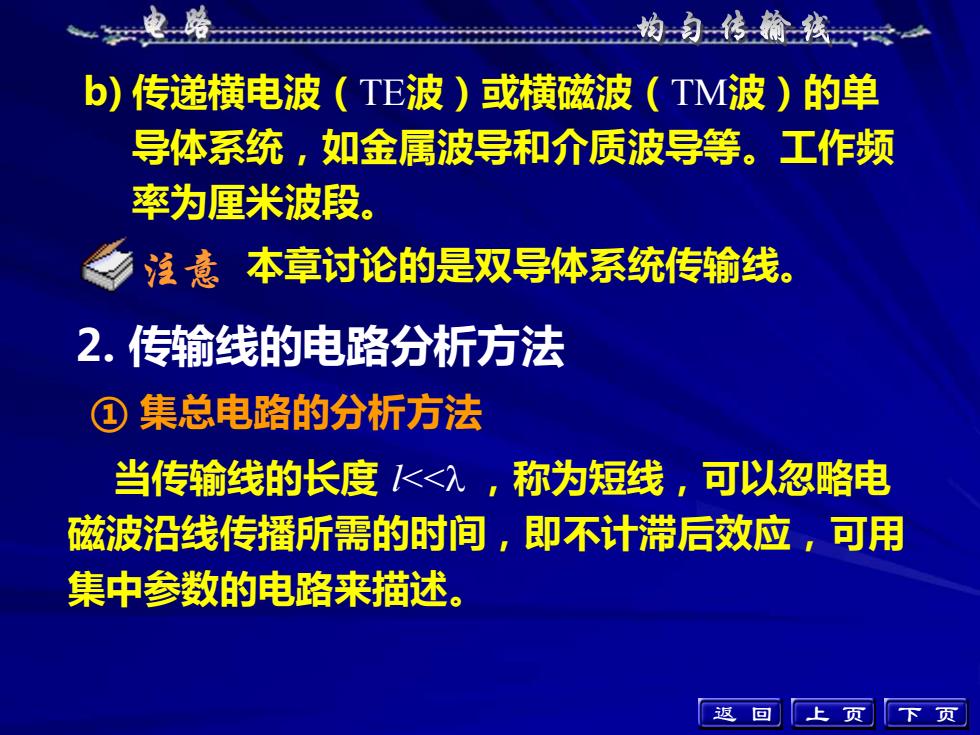

b) 传递横电波（TE波）或横磁波（TM波）的单 导体系统，如金属波导和介质波导等。工作频 率为厘米波段。 注意 本章讨论的是双导体系统传输线。 2. 传输线的电路分析方法 ① 集总电路的分析方法 当传输线的长度 l<< ，称为短线，可以忽略电 磁波沿线传播所需的时间，即不计滞后效应，可用 集中参数的电路来描述。 返 回 上 页 下 页
电路均匀传输线u(t)集总参数电路中短线电场RL磁场R热itu(t导线只流通电流返上回页下页

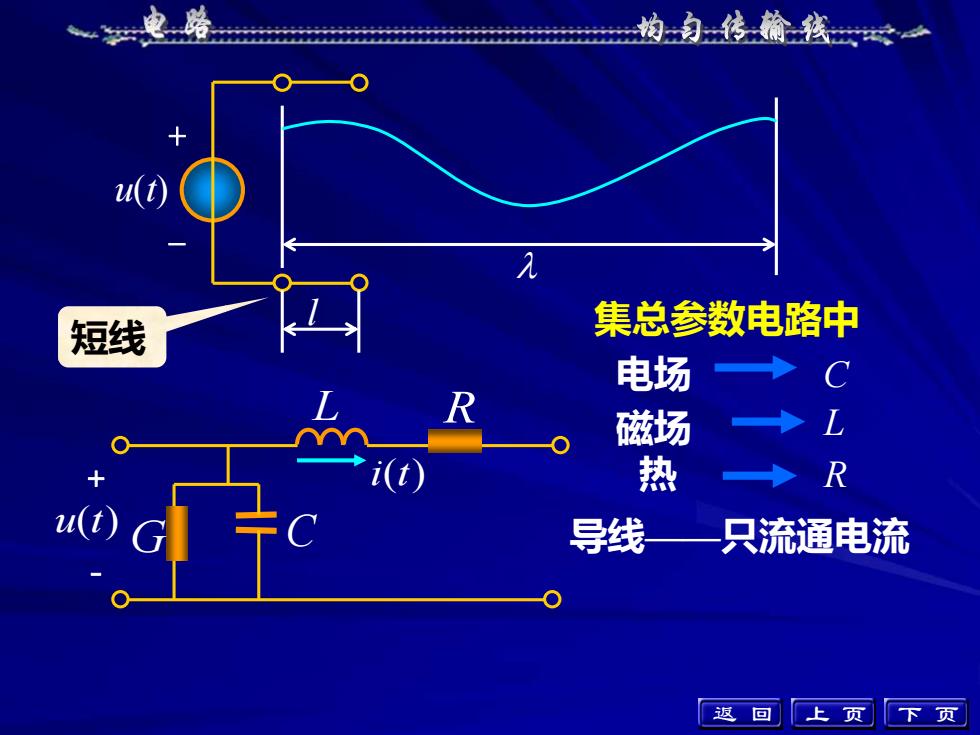

+ - u(t) l u(t) + - i(t) L C R G 集总参数电路中 电场 C 磁场 L 热 R 导线——只流通电流 短线 返 回 上 页 下 页
