例2：试判别下图放大电路中从运算放大器A2输出 端引至A1输人端的是何种类型并联电流负反馈 解：因反馈电路是从运算放大器A2的负载电阻R, 的靠近“地”喘引出的，所以是电流反馈。 因输人信号和反馈信号均加在同相输入端上，所以 是并联反馈。 因净输入电流等于输人电流和反馈电流之差，所 以是负反馈。 16/58 章目录上一页下一页返回退出

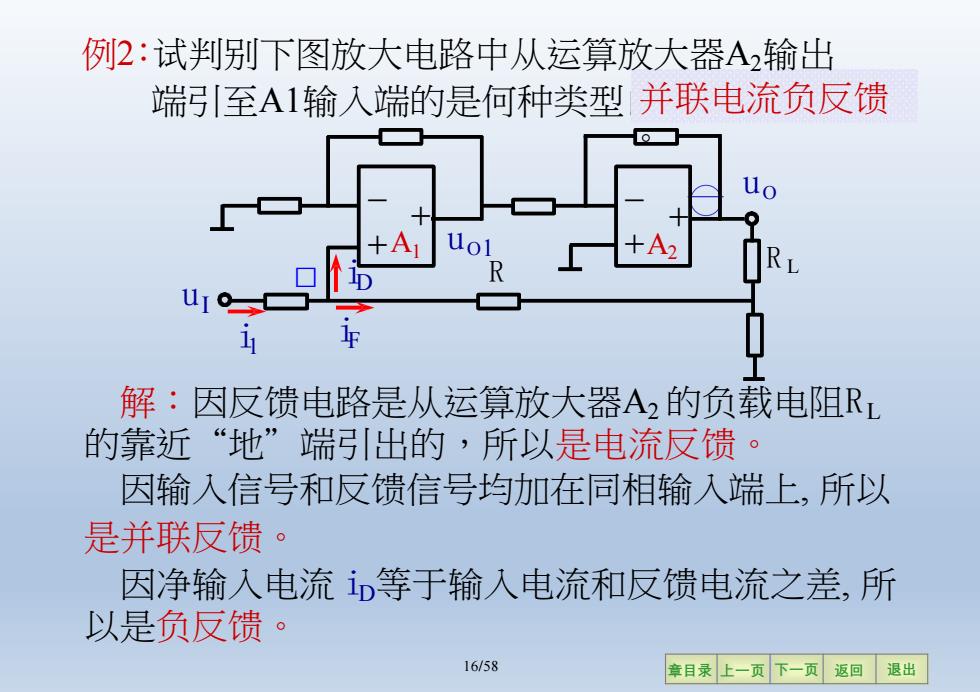

章目录 上一页 下一页 返回 退出 的反馈电路 。 解：因反馈电路是从运算放大器A2 的负载电阻R L 的靠近“地”端引出的，所以是电流反馈。 因输入信号和反馈信号均加在同相输入端上, 所以 是并联反馈。 因净输入电流 iD等于输入电流和反馈电流之差, 所 以是负反馈。 例2：试判别下图放大电路中从运算放大器A2输出 端引至A1输入端的是何种类型 并联电流负反馈 uO1 uI R + — uO + – – R L +A1 +A2 i1 iF □ iD 16/58
例3：判断图示电路中的负反馈类型。 o+U cc R c2 Rs B2 RL R R E2 解：R2对交流不起作用，引人的是直流反馈。 R1、R对交、直流均起作用，所以引入的是交、 直流反馈。 RE1对本级引入串联电流负反馈。 17/58 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 例3：判断图示电路中的负反馈类型。 解: RE 2对交流不起作用，引入的是直流反馈。 RE 1、R F对交、直流均起作用，所以引入的是交、 直流反馈。 RE 1对本级引入串联电流负反馈。 R B1 R C1 C 1 R B2 R E1 + + – R S + R F R C2 C E2 C 2 R E2 R L + +U CC T1 T2 17/58 s– e ui + uo –
例3：判断图示电路中的负反馈类型。 +U cc R BL K B2 RE RF RE2 CE2 解：T2集电极的 反馈到T1的发射极，提高了E1的 交流电位，使Ube1减小，故为负反馈 反馈从T2的集电极引出，是电压反馈；反馈电压引 入到T的发射极，是串联反馈。 R1、R引入越级串联电压负反馈 18/58 章目录上一页下一页返回退出

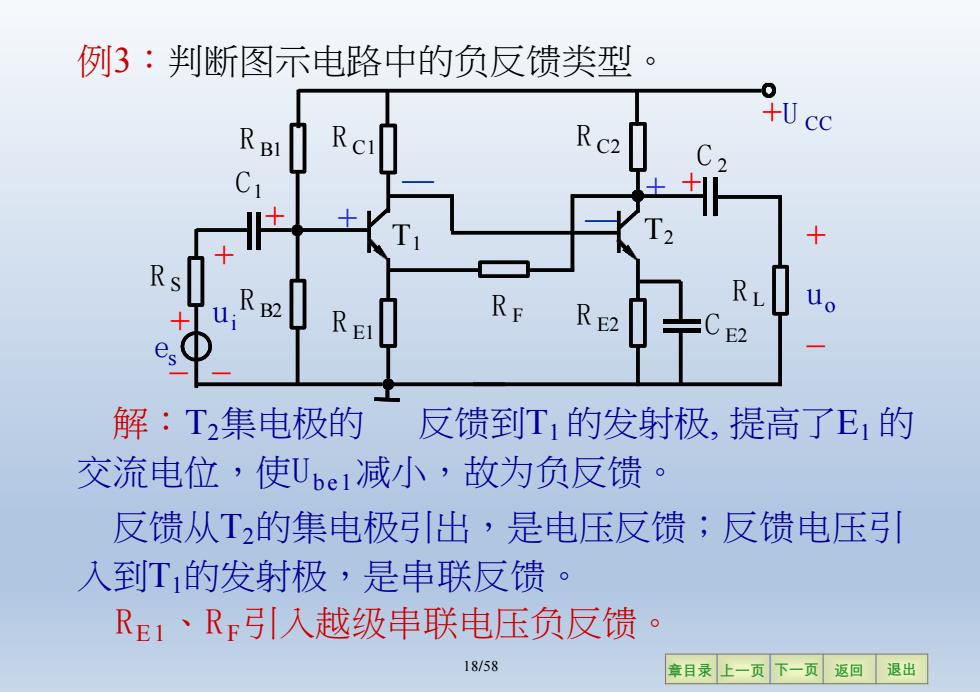

章目录 上一页 下一页 返回 退出 例3：判断图示电路中的负反馈类型。 － + － + 解：T2集电极的 反馈到T1 的发射极, 提高了E1 的 交流电位，使Ub e1减小，故为负反馈。 反馈从T2的集电极引出，是电压反馈；反馈电压引 入到T1的发射极，是串联反馈。 RE 1、R F引入越级串联电压负反馈。 R B1 R C1 R B2 R E1 C1 + + R S – – R F R C2 C E2 C 2 R E2 R L + +U CC T1 T2 18/58 es + ui + uo –
例4：如果R的另一端不接在T1的发射极，而是接在 它的基极，两者有何不同，是否会变成正反馈？ Rc2 +U cc R 解：T2集电极的 反馈到T的基极，提高了B的 流电位，使Ube1增大，故为正反馈。 这时RE1、R引人越级正反馈 19/58 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 例4：如果R F的另一端不接在T1 的发射极，而是接在 它的基极，两者有何不同，是否会变成正反馈？ 解：T2集电极的 反馈到T1的基极，提高了B1的 交流电位，使Ub e1增大，故为正反馈。 － + － R B1 R C1 C 1 R B2 R E1 + + – R S R F R C2 C E2 C 2 R E2 R L + + +U CC T1 T2 这时RE 1、R F引入越级正反馈。 19/58 e + es – ui + uo –
