2．盘管式浓缩锅 图8-2 盘管式单效真空浓缩装置 1—冷水分配头；2—视镜；3—加热蒸汽总管；4—人孔；5—放空旋 塞；6—蒸汽阀门操纵杆；7—浓缩罐；8—蒸汽分配管；9—盘管； 10—蒸汽阀门；11—温度计；12—放料旋塞；13—取样旋塞；14— 罐体支架；15—汽水分离器；16—排水器；17—冷却水排水泵； 18—电动机；19—真空泵；20—料液进口旋塞；21—冷却水排出 管；22—蒸汽压力表；23—不凝气体排出管；24—真空表；25—观 察孔 图8-6 短形盘管进出口布 置 a.边进一边出 b.同一边进 出 图8-7 盘管剖面图 1.盘管 2.浓缩锅壁 3.螺栓 4.填料 5.法兰
2．盘管式浓缩锅 图8-2 盘管式单效真空浓缩装置 1—冷水分配头；2—视镜；3—加热蒸汽总管；4—人孔；5—放空旋 塞；6—蒸汽阀门操纵杆；7—浓缩罐；8—蒸汽分配管；9—盘管； 10—蒸汽阀门；11—温度计；12—放料旋塞；13—取样旋塞；14— 罐体支架；15—汽水分离器；16—排水器；17—冷却水排水泵； 18—电动机；19—真空泵；20—料液进口旋塞；21—冷却水排出 管；22—蒸汽压力表；23—不凝气体排出管；24—真空表；25—观 察孔 图8-6 短形盘管进出口布 置 a.边进一边出 b.同一边进 出 图8-7 盘管剖面图 1.盘管 2.浓缩锅壁 3.螺栓 4.填料 5.法兰

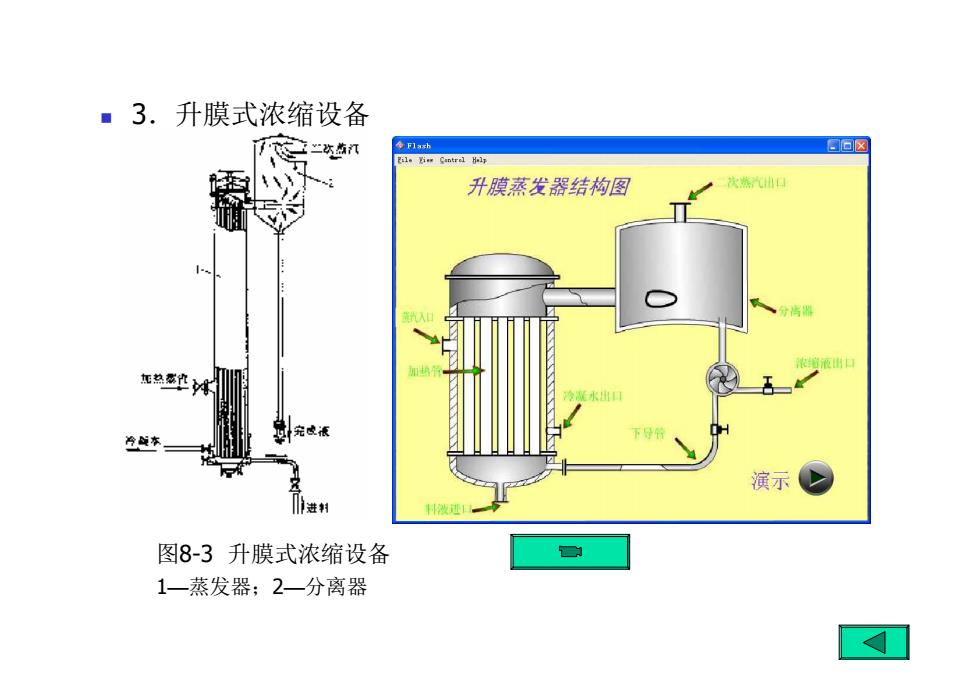

3．升膜式浓缩设备 图8-3 升膜式浓缩设备 1—蒸发器；2—分离器
3．升膜式浓缩设备 图8-3 升膜式浓缩设备 1—蒸发器；2—分离器

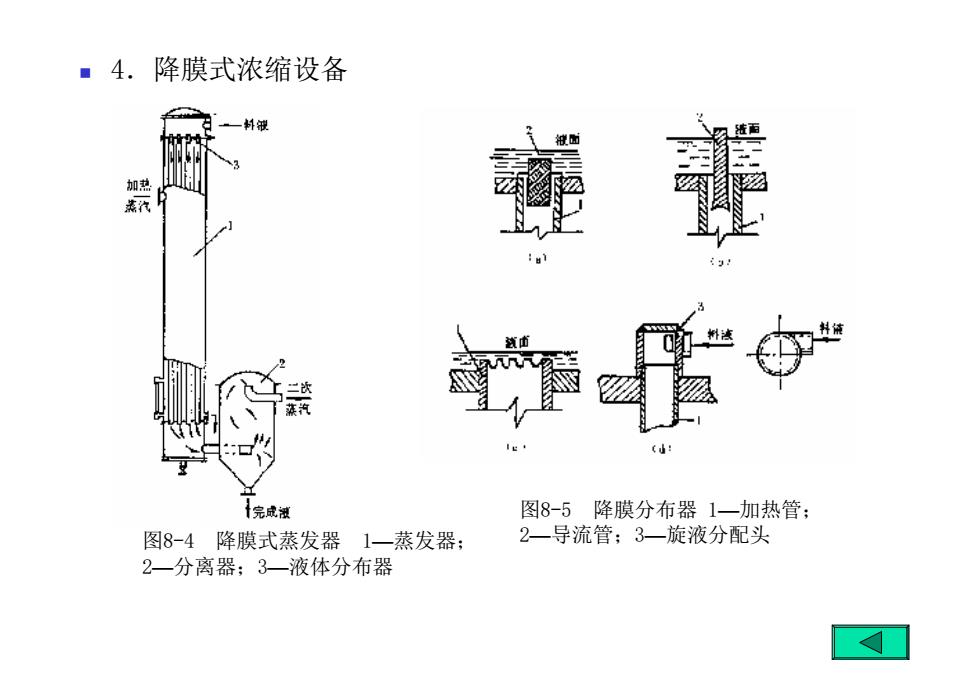

4．降膜式浓缩设备 图8-4 降膜式蒸发器 1—蒸发器； 2—分离器；3—液体分布器 图8-5 降膜分布器 1—加热管； 2—导流管；3—旋液分配头
4．降膜式浓缩设备 图8-4 降膜式蒸发器 1—蒸发器； 2—分离器；3—液体分布器 图8-5 降膜分布器 1—加热管； 2—导流管；3—旋液分配头
