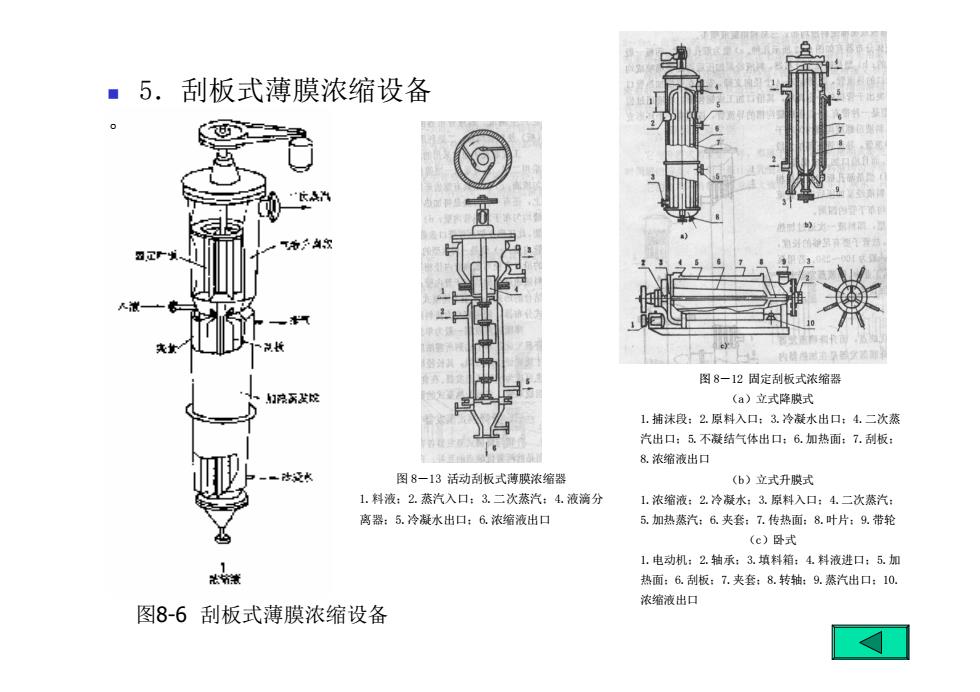

图 8－12 固定刮板式浓缩器 （a）立式降膜式 1.捕沫段；2.原料入口；3.冷凝水出口；4.二次蒸 汽出口；5.不凝结气体出口；6.加热面；7.刮板； 8.浓缩液出口 （b）立式升膜式 1.浓缩液；2.冷凝水；3.原料入口；4.二次蒸汽； 5.加热蒸汽；6.夹套；7.传热面；8.叶片；9.带轮 （c）卧式 1.电动机；2.轴承；3.填料箱；4.料液进口；5.加 热面；6.刮板；7.夹套；8.转轴；9.蒸汽出口；10. 浓缩液出口 5．刮板式薄膜浓缩设备 。 图8-6 刮板式薄膜浓缩设备 图 8－13 活动刮板式薄膜浓缩器 1.料液；2.蒸汽入口；3.二次蒸汽；4.液滴分 离器；5.冷凝水出口；6.浓缩液出口
图 8－12 固定刮板式浓缩器 （a）立式降膜式 1.捕沫段；2.原料入口；3.冷凝水出口；4.二次蒸 汽出口；5.不凝结气体出口；6.加热面；7.刮板； 8.浓缩液出口 （b）立式升膜式 1.浓缩液；2.冷凝水；3.原料入口；4.二次蒸汽； 5.加热蒸汽；6.夹套；7.传热面；8.叶片；9.带轮 （c）卧式 1.电动机；2.轴承；3.填料箱；4.料液进口；5.加 热面；6.刮板；7.夹套；8.转轴；9.蒸汽出口；10. 浓缩液出口 5．刮板式薄膜浓缩设备 。 图8-6 刮板式薄膜浓缩设备 图 8－13 活动刮板式薄膜浓缩器 1.料液；2.蒸汽入口；3.二次蒸汽；4.液滴分 离器；5.冷凝水出口；6.浓缩液出口

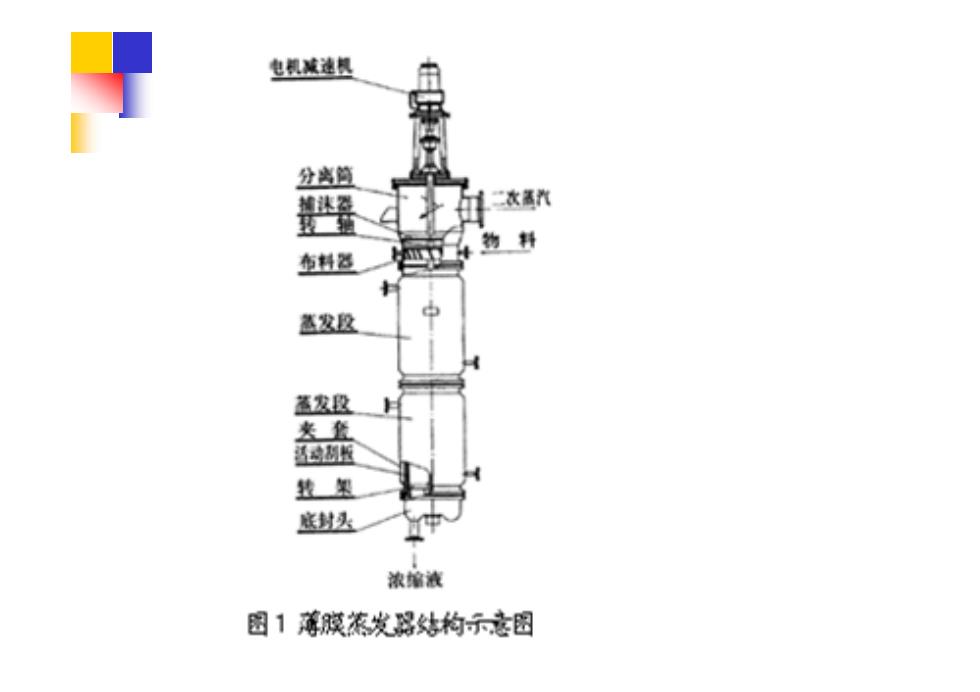

电机成速想 分离简 械速器 ■ 物料 布料器 蒸发段 蓄发段 火套 板 我里 底封头 浓缩液 图1薄膜蒸发器结构示意图
（四）真空浓缩装置的辅助设备 主要包括真空设备、液沫捕集器和冷 凝器等。 第二节 真空浓缩机械与设备 真空浓缩 辅助设备 1.真空设备 2.液沫捕集器 3.冷凝器
（四）真空浓缩装置的辅助设备 主要包括真空设备、液沫捕集器和冷 凝器等。 第二节 真空浓缩机械与设备 真空浓缩 辅助设备 1.真空设备 2.液沫捕集器 3.冷凝器

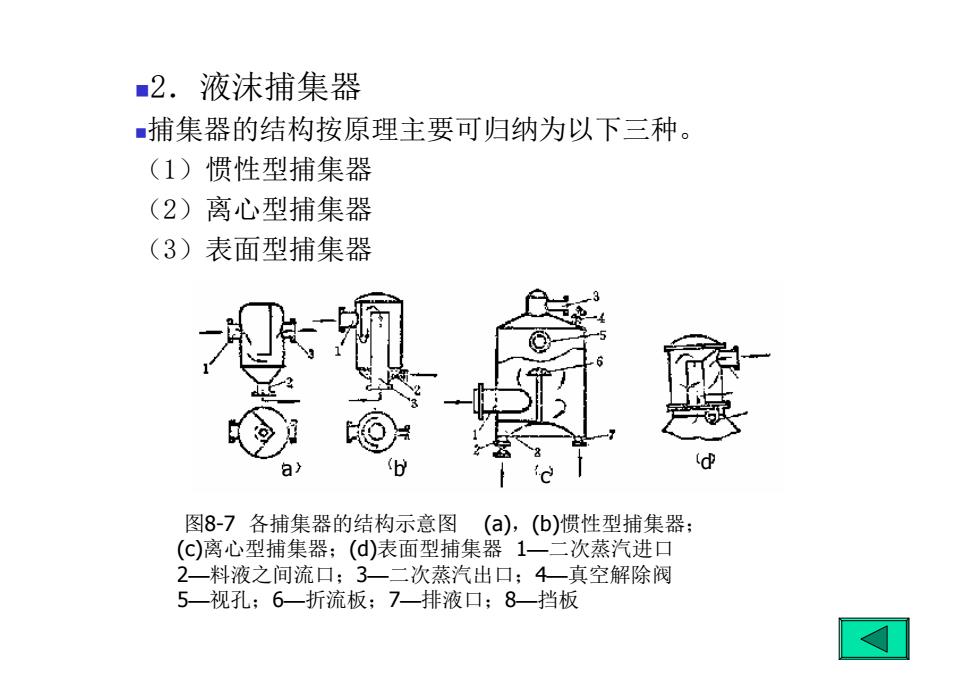

2．液沫捕集器 捕集器的结构按原理主要可归纳为以下三种。 （1）惯性型捕集器 （2）离心型捕集器 （3）表面型捕集器 图8-7 各捕集器的结构示意图 (a)，(b)惯性型捕集器； (c)离心型捕集器；(d)表面型捕集器 1—二次蒸汽进口 2—料液之间流口；3—二次蒸汽出口；4—真空解除阀 5—视孔；6—折流板；7—排液口；8—挡板 a b c d
2．液沫捕集器 捕集器的结构按原理主要可归纳为以下三种。 （1）惯性型捕集器 （2）离心型捕集器 （3）表面型捕集器 图8-7 各捕集器的结构示意图 (a)，(b)惯性型捕集器； (c)离心型捕集器；(d)表面型捕集器 1—二次蒸汽进口 2—料液之间流口；3—二次蒸汽出口；4—真空解除阀 5—视孔；6—折流板；7—排液口；8—挡板 a b c d

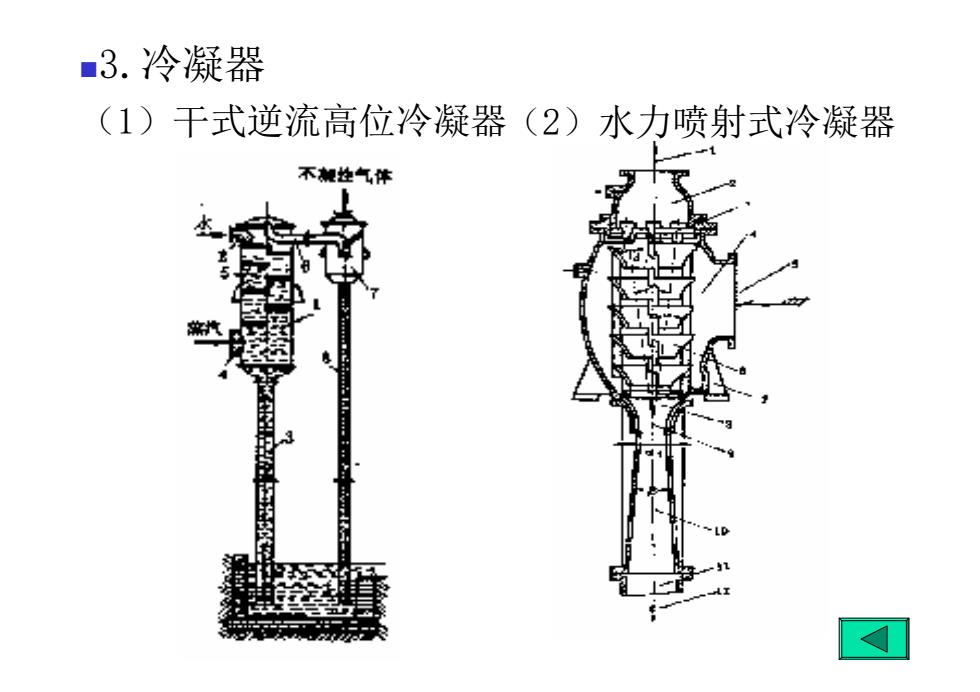

3.冷凝器 （1）干式逆流高位冷凝器（2）水力喷射式冷凝器
3.冷凝器 （1）干式逆流高位冷凝器（2）水力喷射式冷凝器
