三、设计高程的测设 1.测设设计高程 已有水准点A 已知B点设计标高H 定H标志 例：已知水准点A的高程 H=24.376m,要测 设某设计地坪标高 Hg25.000m。测设 测设设计的高程 过程如下： ◆在A、B间安置水准仪，在A竖水准尺，在B处设木桩； ◆对水准尺A读数，设为a=1.534m,则： 水平视线高H=H+a=24.376+1.534-25.910m B点应读数b=H,-H=25.910-25.000=0.910m 斓整B尺高度， 至读数b=0.910时，沿尺底做标记即设计标高H。 建筑工程学院测绘工程系 2025年2月17日星期-

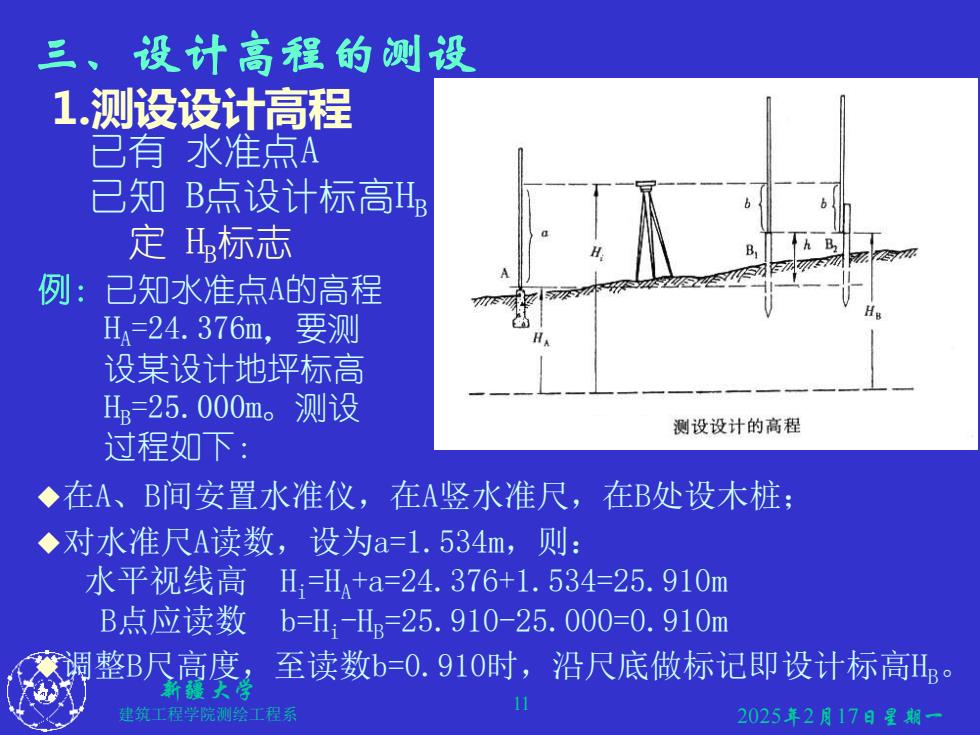

2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 11 三、设计高程的测设 1.测设设计高程 已有 水准点A 已知 B点设计标高HB 定 HB标志 例：已知水准点A的高程 HA=24.376m，要测 设某设计地坪标高 HB=25.000m。测设 过程如下： ◆在A、B间安置水准仪，在A竖水准尺，在B处设木桩； ◆对水准尺A读数，设为a=1.534m，则： 水平视线高 Hi =HA+a=24.376+1.534=25.910m B点应读数 b=Hi-HB=25.910-25.000=0.910m ◆调整B尺高度，至读数b=0.910时，沿尺底做标记即设计标高HB
2.高程的传递放样 ◆待测设高差较大，用钢尺代替水准尺。 hAB=HB-HA=(a1-b)+(a2-b2) .b2(a1-b1)+a2hB ◆同样方法 也可向高处 a 传递高程。 H 新疆大学 测设深基坑内的高程 建筑工程学院测绘工
2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 12 2. 高程的传递放样 ◆待测设高差较大，用钢尺代替水准尺。 ◆同样方法 也可向高处 传递高程。 ∵ hAB=HB-HA=(a1-b1)+(a2-b2) b2=(a1-b1)+a2-hAB
高层建筑 悬吊钢尺 高程传递 设计层高3 (1).利用水 +50mm标高线 准仪、钢尺传 递高程。 考虑尺长改正、 设计层高1与 温度改正。 顶留垂准孔 +S0mm标高线 (2).全站仪 天顶测距法。 水准尺 设计层高 水准仪 钢尺零点 S0mm标高 重师 新疆大学 建筑工程学院测绘工程系 2025年2月17日星期

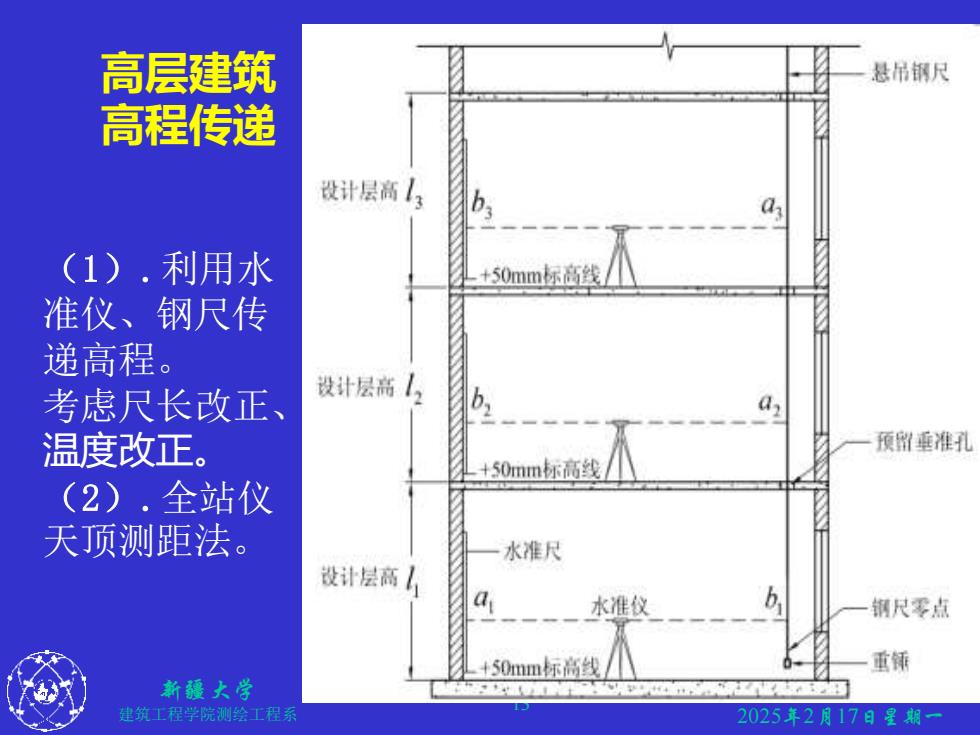

2025 年 2 月17日星期一 新疆大学 建筑工程学院测绘工程系 13 （ 1 ） .利用水 准仪、钢尺传 递高程。 考虑尺长改正、 温度改正。 （2）.全站仪 天顶测距法。 高层建筑 高程传递
四、平面点位的测设 洛设计的平面点位测设到实地上 测设方法 测设数据 直角坐标法 角度阝（值角、距离D 极坐标法 角度阝、距离D 距离交会法 距离D1、距离Dg 角度交会法 角度β1、角度β2 全站仪测设法 (1)角度β、距离D (2)待定点X、Y坐标 ◆现场至少有一条基线（两个相互通视的已知点） 新疆大学 建筑工程学院测绘工程系 2025年2月17日星期
2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 14 四、平面点位的测设 ——将设计的平面点位测设到实地上 ◆现场至少有一条基线(两个相互通视的已知点) 测设方法 测设数据 直角坐标法 角度(直角)、距离D 极坐标法 角度 、距离D 距离交会法 距离D1、距离D2 角度交会法 角度1、角度2 全站仪测设法 （1）角度 、距离D （2）待定点X、Y坐标
(一)直角坐标法（多用于建筑物轴线的放样） ◆现场有控制基线，且待测设的轴线与基线平行。 X=698.000m ④ 72.000m(检核 Y=832.000m 4000 X=650.000m 待建房屋 Y=760.000m ② B G 60.000m口 68.000m 曰 AX=600.000m 建筑基线 X=600.000m Y=700.000m Y=900.000m 1.计算放样数据； 2.用直角坐标法放样建筑物轴线交点； 3.现场桩位检核

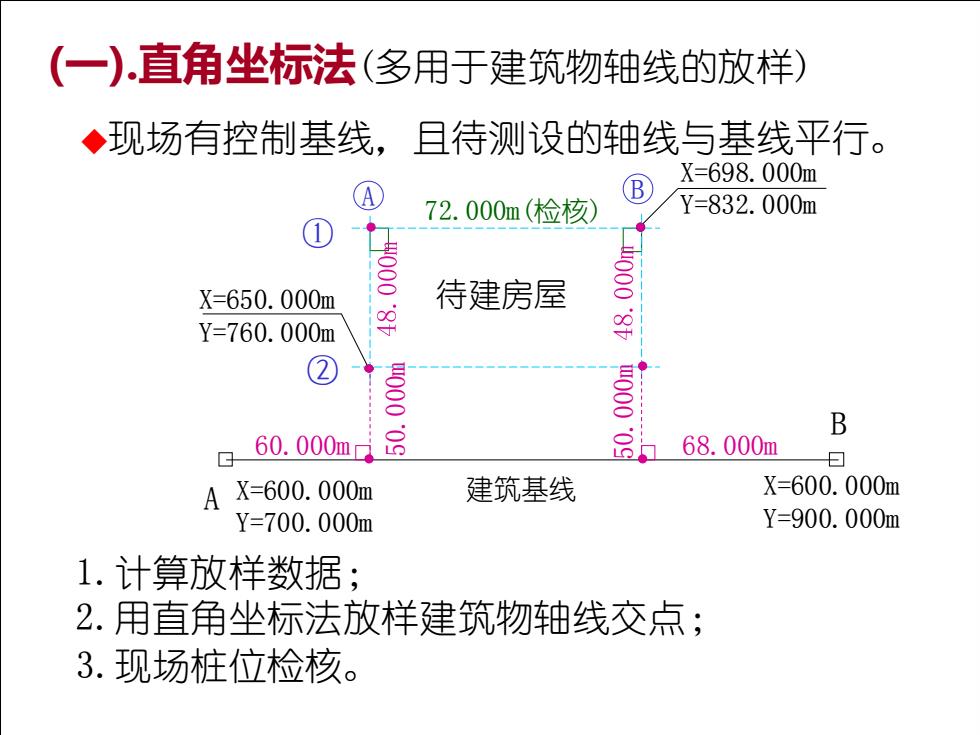

2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 15 72.000m(检核) (一).直角坐标法 (一).直角坐标法(多用于建筑物轴线的放样) A B X=600.000m Y=700.000m X=600.000m Y=900.000m 建筑基线 ◆现场有控制基线，且待测设的轴线与基线平行。 待建房屋 ① ② A B X=698.000m Y=832.000m X=650.000m Y=760.000m 60.000m 50.000m 50.000m 68.000m 1.计算放样数据； 2.用直角坐标法放样建筑物轴线交点； 3.现场桩位检核
