1.非线性系统概述 实际系统中，非线性的例子有很多，例如齿轮 间隙缝、电路中电和现象等。 一、非线性系统的特征与定义： 1.非线性系统输出相应曲线的形状与输入信号的大 小和象统的初始状态有关。 2.非线性系统的稳定性也与输入信号的大小和系 统的初始状态有关。 3.非线性系统常产生自激振荡。 4.非线性系统有畸变现象。 5.非线性系统可能会产生跳跃谐振。 6.非线性系统不适合叠加原理
1. 非线性系统概述 实际系统中，非线性的例子有很多，例如齿轮 间隙缝、电路中电和现象等。 一、非线性系统的特征与定义： 1. 非线性系统输出相应曲线的形状与输入信号的大 小和系统的初始状态有关。 2. 非线性系统的稳定性也与输入信号的大小和系 统的初始状态有关。 3. 非线性系统常产生自激振荡。 4. 非线性系统有畸变现象。 5. 非线性系统可能会产生跳跃谐振。 6. 非线性系统不适合叠加原理
非线性系统的定义： 1)若系统的输入输出之间的关系需要采用非线性微分方程 来描述，则该系统称之为非线性系统。 2)一般来说，若组成系统的环节有一个或一个以上的环节 为非线性环节，则该系统为非线性系统。 注意：第二种定义在实际上并不是严格的，因为两个非线 性共同作用的结果可能是线性的。例如： y=x=f(x) z=3/y=f(x)
非线性系统的定义： 1）若系统的输入输出之间的关系需要采用非线性微分方程 来描述，则该系统称之为非线性系统。 2）一般来说，若组成系统的环节有一个或一个以上的环节 为非线性环节，则该系统为非线性系统。 注意：第二种定义在实际上并不是严格的，因为两个非线 性共同作用的结果可能是线性的。例如： ( ) 1 3 y = x = f x 3 ( ) 2 z = y = f x

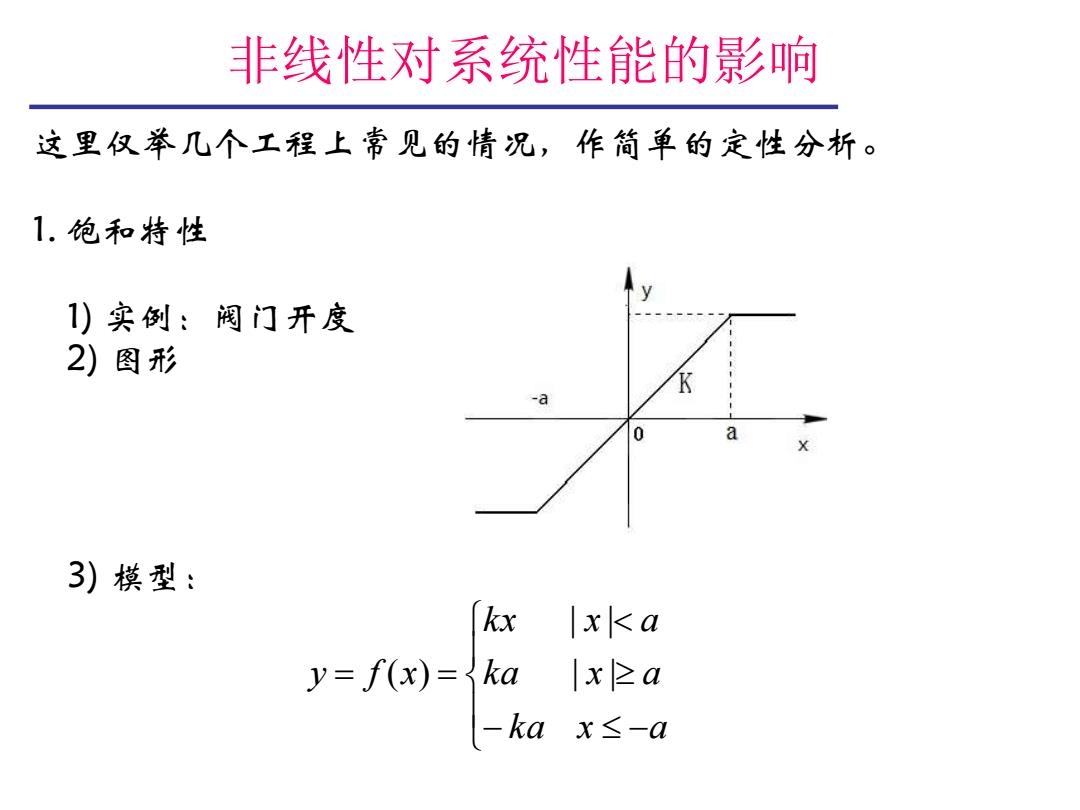

非线性对系统性能的影响 这里仅举几个工程上常见的情况，作简单的定性分析。 1.饱和特性 1)实例：阀门开度 2)图形 3)模型： kxx<a y=f(x)=ka xza -kax≤-a
非线性对系统性能的影响 这里仅举几个工程上常见的情况，作简单的定性分析。 1. 饱和特性 1) 实例：阀门开度 2) 图形 3) 模型： − − = = k a x a k a x a k x x a y f x | | | | ( )
