(3).磁浮筒式液位计 N (e) G 图.3.4磁浮子舌簧答液位计 1-下端封闭的不锈钢管；2-条形绝缘板；3舌簧管；4-电阻； 5-佛殊形浮子，6环形永磁铁氧体。 17

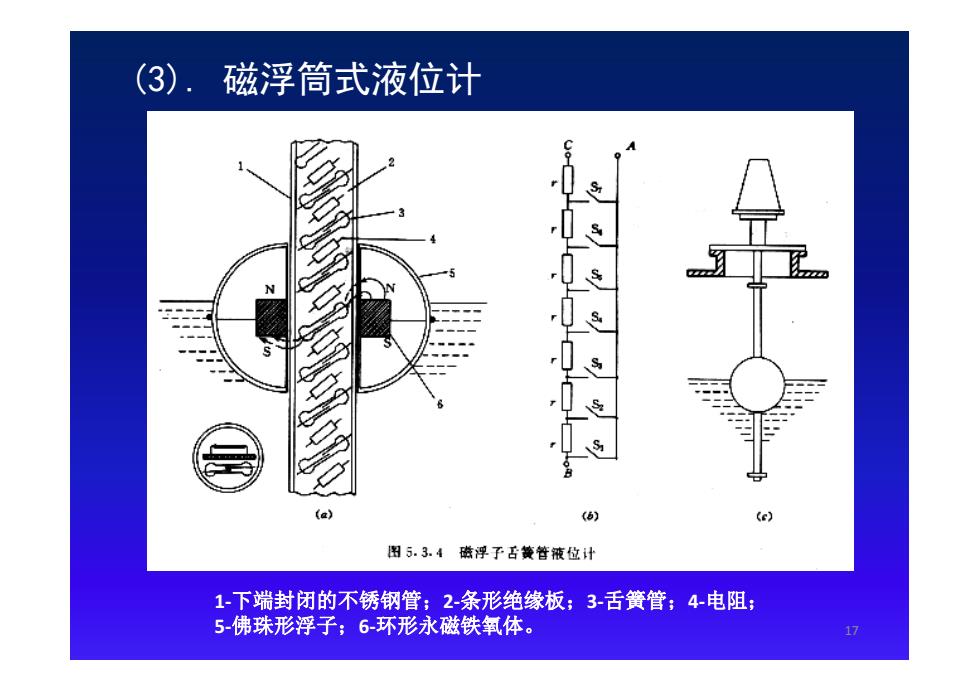

17 (3). 磁浮筒式液位计 1-下端封闭的不锈钢管；2-条形绝缘板；3-舌簧管；4-电阻； 5-佛珠形浮子；6-环形永磁铁氧体
磁浮筒式液位开关 B 用途：液位的越 限报警
18 磁浮筒式液位开关 用途：液位的越 限报警

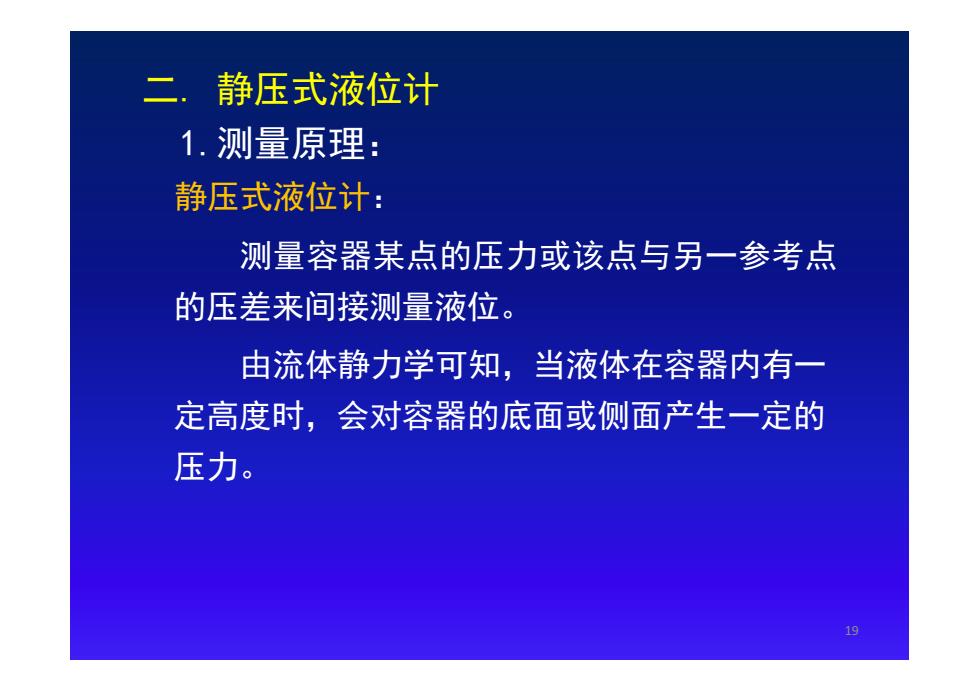

二.静压式液位计 1.测量原理： 静压式液位计： 测量容器某点的压力或该点与另一参考点 的压差来间接测量液位。 由流体静力学可知，当液体在容器内有一 定高度时，会对容器的底面或侧面产生一定的 压力。 19
19 二. 静压式液位计 1.测量原理： 静压式液位计： 测量容器某点的压力或该点与另一参考点 的压差来间接测量液位。 由流体静力学可知，当液体在容器内有一 定高度时，会对容器的底面或侧面产生一定的 压力
a. 密闭容器： 取A、B两点，设B点为参考 点，则： APAB PA-PB PgH b.敞口容器： 液体自由表面处的压力等于大气压。 P=PA-PE=pgH 20
20 a.密闭容器： 取A、B两点，设B点为参考 点，则 ： pAB pA pB gH b.敞口容器： 液体自由表面处的压力等于大气压。 p pA pB gH
