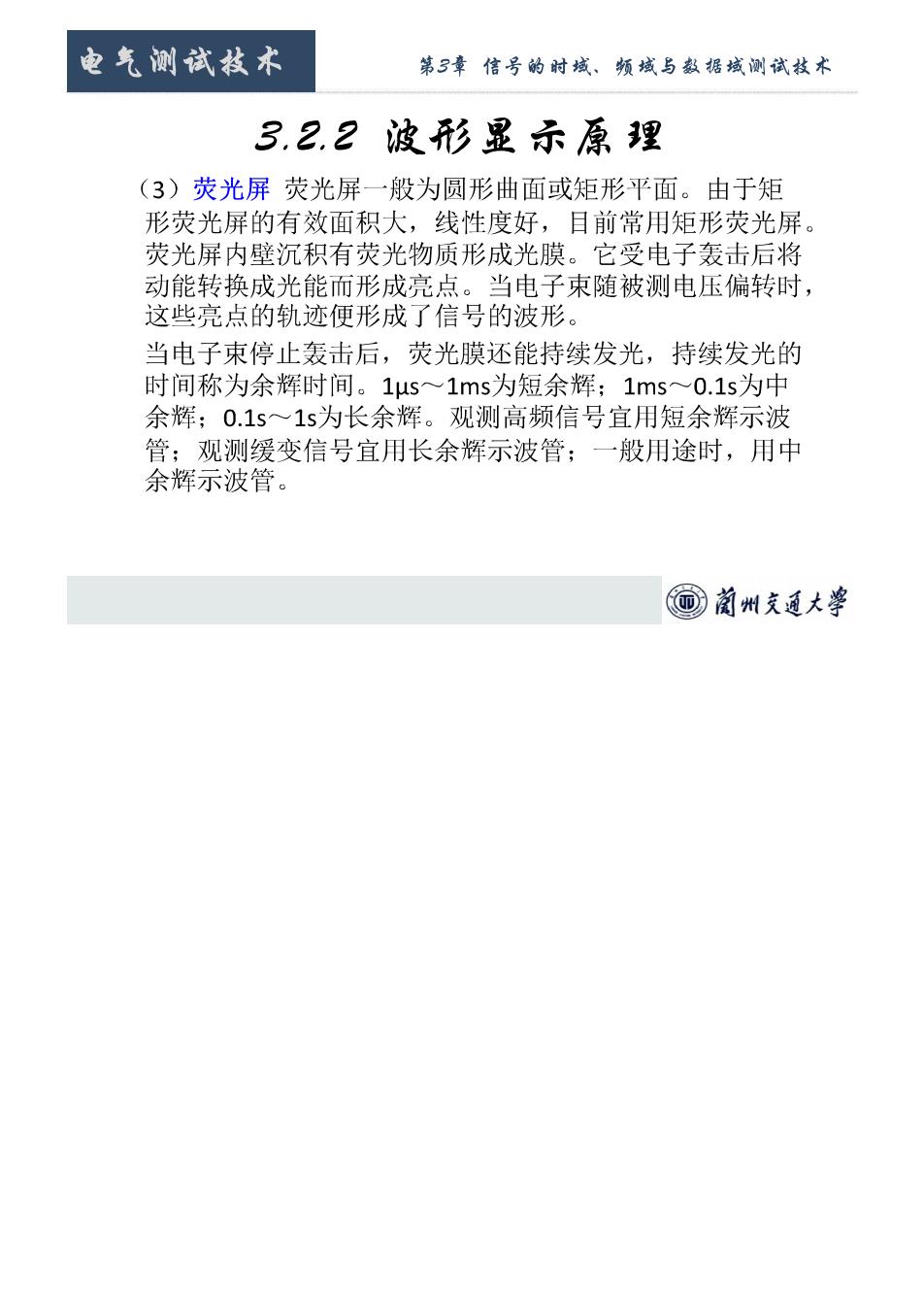

电气测试技术 第3章信号的时域、频域与数据域测试技木 3,已.2波形虽示原理 (3)荧光屏荧光屏一般为圆形曲面或矩形平面。由于矩 形荧光屏的有效面积大，线性度好，目前常用矩形荧光屏。 荧光屏内壁沉积有荧光物质形成光膜。它受电子轰击后将 动能转换成光能而形成亮点。当电子束随被测电压偏转时， 这些亮点的轨迹便形成了信号的波形。 当电子束停止轰击后，荧光膜还能持续发光，持续发光的 时间称为余辉时间。1μs~1ms为短余辉；1ms~0.1s为中 余辉；0.1s~1s为长余辉。观测高频信号宜用短余辉示波 管：观测缓变信号宜用长余辉示波管；一般用途时，用中 余辉示波管。 @前州克通大￥

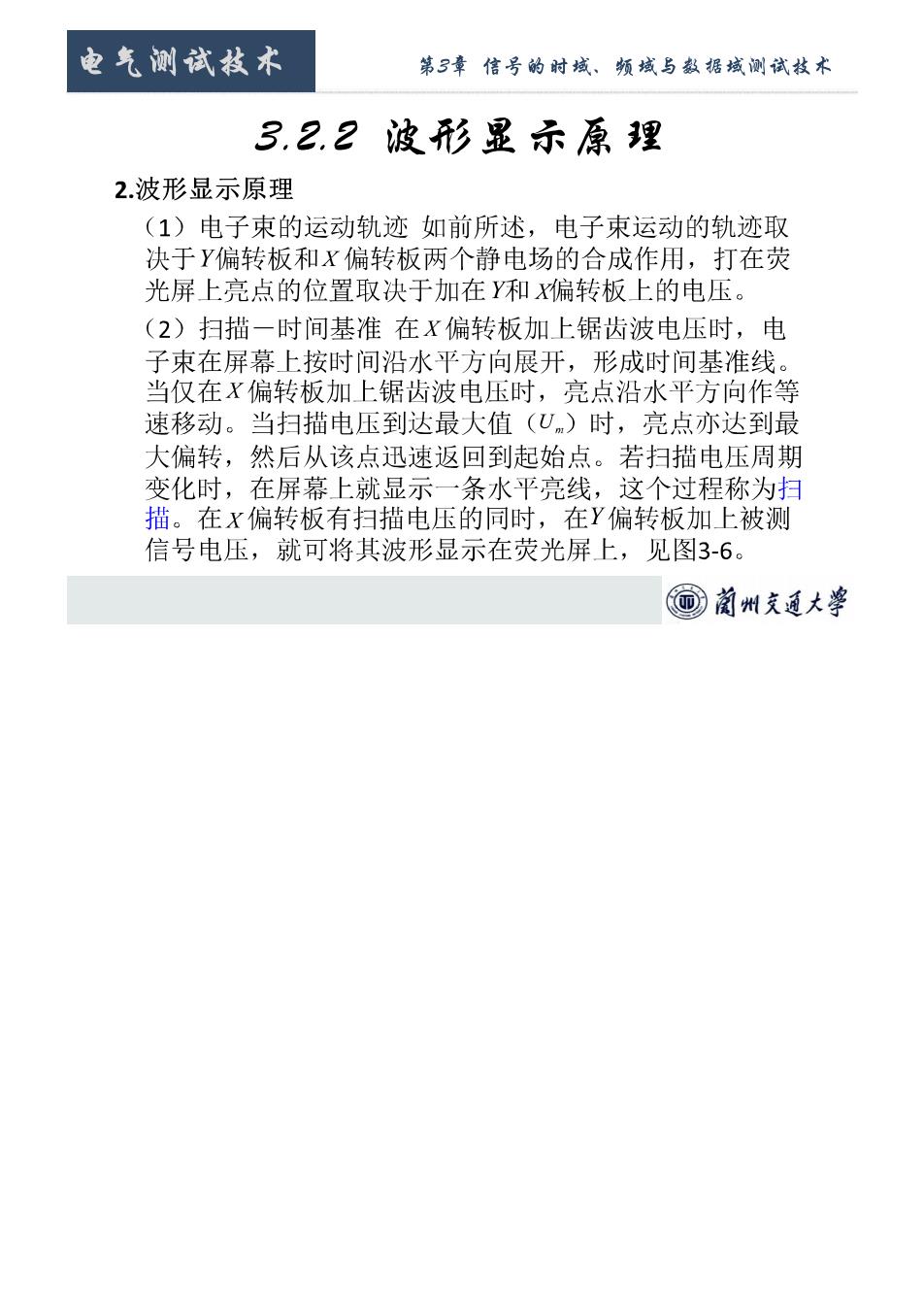

电气测试技术 第3章信号的时城、频域与数据域测试枝木 3,2.2波形显示原理 2.波形显示原理 (1)电子束的运动轨迹如前所述，电子束运动的轨迹取 决于Y偏转板和X偏转板两个静电场的合成作用，打在荧 光屏上亮点的位置取决于加在Y和X偏转板上的电压。 (2)扫描一时间基准在X偏转板加上锯齿波电压时，电 子束在屏幕上按时间沿水平方向展开，形成时间基准线。 当仅在X偏转板加上锯齿波电压时，亮点沿水平方向作等 速移动。当扫描电压到达最大值(U)时，亮点亦达到最 大偏转，然后从该点迅速返回到起始点。若扫描电压周期 变化时，在屏幕上就显示一条水平亮线，这个过程称为扫 描。在X偏转板有扫描电压的同时，在Y偏转板加上被测 信号电压，就可将其波形显示在荧光屏上，见图3-6。 同菌州克通大￥

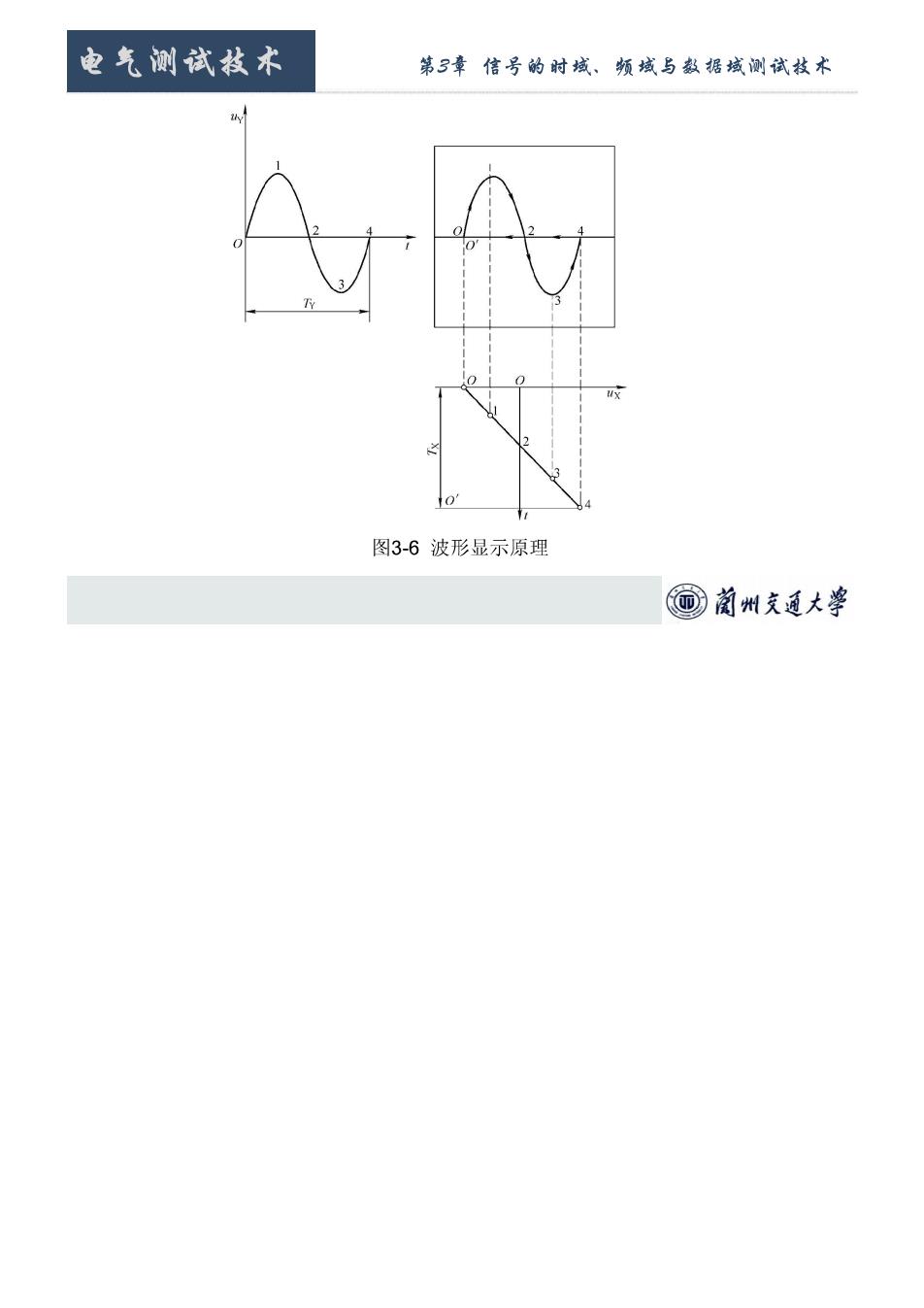

电气测试技水 第3章信号的时域、频域与数据域测试技木 w 10 图3-6波形显示原理 回前州克通大￥

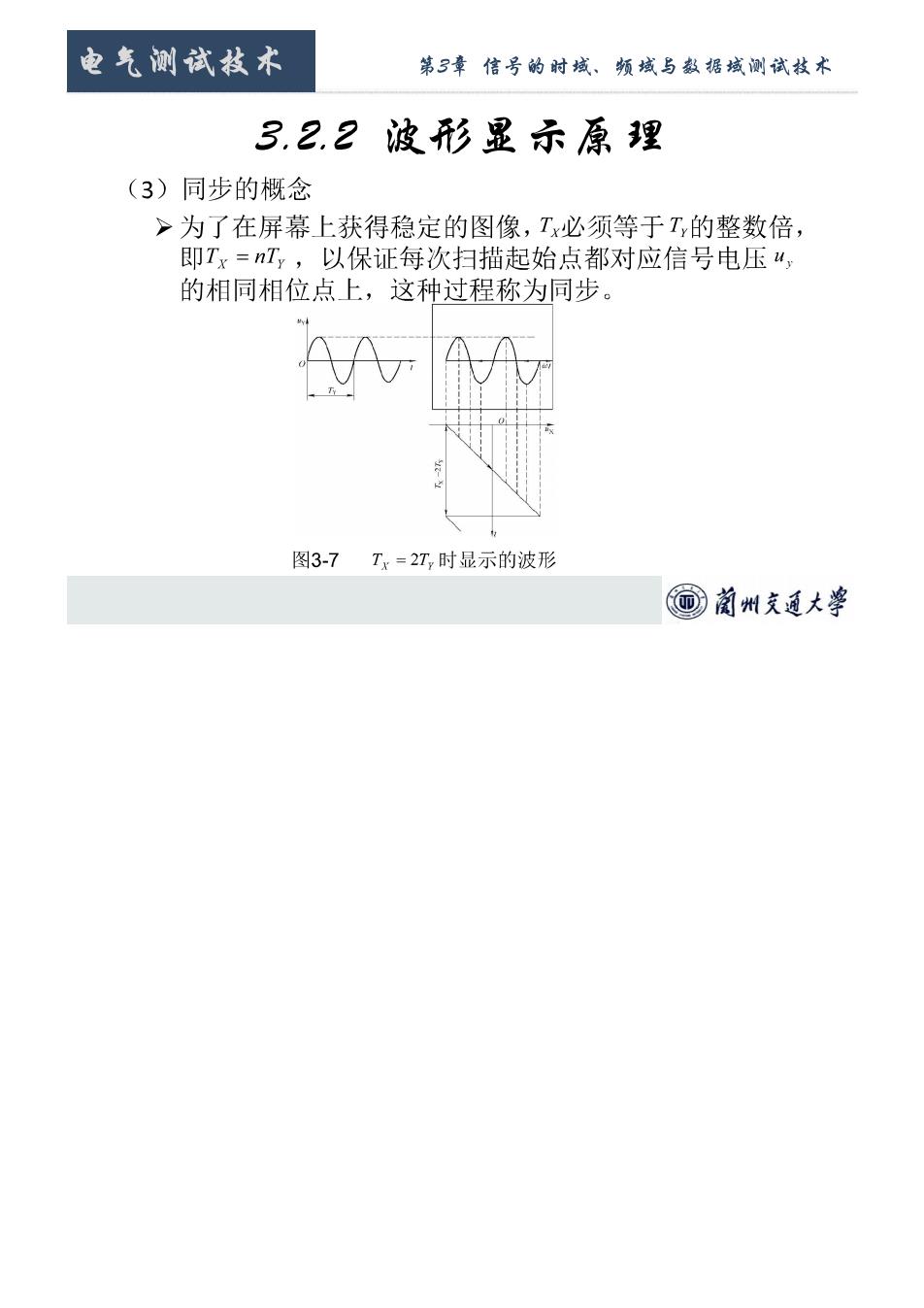

电气测试技术 第3章信号的时城、频域与数据域测试枝木 3.2.2波形显示原理 (3)同步的概念 >为了在屏幕上获得稳定的图像，T必须等于T的整数倍， 即Tx=T,,以保证每次扫描起始点都对应信号电压“， 的相同相位点上，这种过程称为同步。 图3-7T=2江，时显示的波形 同菌州文通大￥
