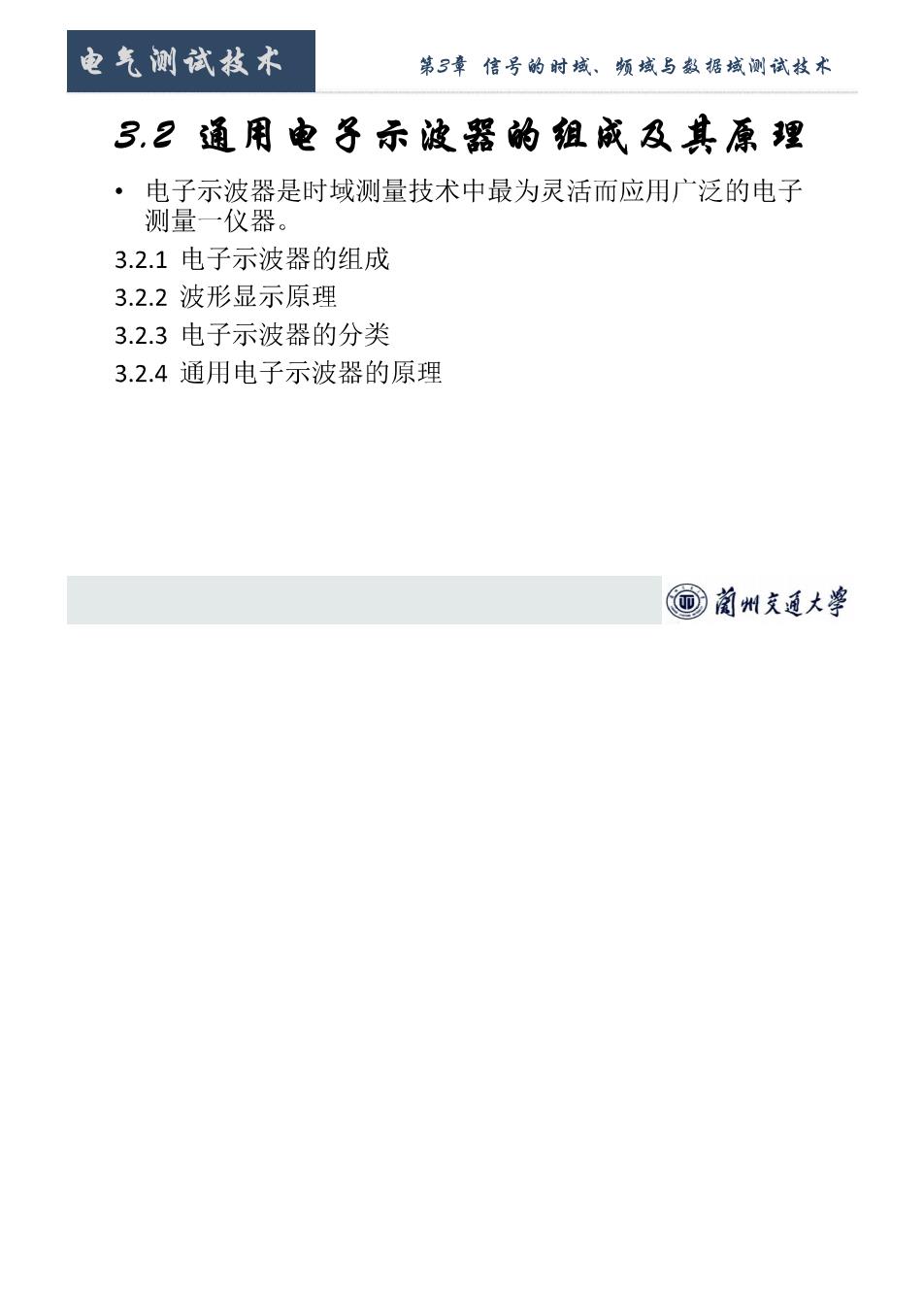

电气测试技术 第3章信号的时域、频域与数据域测试技木 3,2通用电子示波器的组成及其原埋 ·电子示波器是时域测量技术中最为灵活而应用广泛的电子 测量一仪器。 3.2.1电子示波器的组成 3.2.2波形显示原理 3.2.3电子示波器的分类 3.2.4通用电子示波器的原理 同菌州文通大￥
电气测试技术 第3章信号的时域、频域与数据域测试技木 3.已1电子示波器的组成 >电子示波器是利用被测电压控制示波管中的电子束，通过 电子束的偏转反映被测信号的变化。由电子束轰击在荧光 屏上而激发出亮光，亮光连成的轨迹就代表了被测信号的 波形。 >为了使显示的波形达到一定的精度，电子示波器必须由若 干部分组成。就通用示波器而言，无论何种类型都由如图 33所示的六大部分组成。 @前州克通大￥
电气测试技术 第3章信号的时域、频域与数据域测试技木 Y输人 Y放大器 触发同步 外触发外 X放大器 X输入o 直流电源 图3-3电子示波器的组成 同菌州文通大￥
电气测试技术 第3章信号的时域、频域与数据域测试技木 3.2.2波形显示原理 图3-4示波管结构示意图 F一灯丝C一阴极G,一栅极G,一前加速极A,一第一阳极 A,一第二阳极、Y,一y偏转极X,、X,一x偏转极 S一荧光屏 回前州克通大￥
电气测试技术 第3章信号的时城、频城与款据城测试枝木 3,2.2波形显示原理 1.示波管示波管由电子枪、偏转系统和荧光屏三部分组成， 这三个部分密封在玻璃管内成为大型电真空器件，见图3 4。就其用途而言，它是把电信号变成光信号的转换器。 (1)电子枪电子枪由灯丝、栅极、前加速电极、第一 阳极和第二阳极组成。它的作用是发射电子并形成很 细的高速电子束。 2)偏转系统在示波管内有两对偏转极，一对是由Y与Y 组成的Y偏转极，它控制电子束产生垂直偏转：另一对 是由X,和X组成X偏转板，它控制电子束产生水平偏转。 观察信号波形时，Y偏转板加的是经过Y通道放大后的 被测信号电压；而X偏转板加的是锯齿波扫描电压。荧 屏显示的波形是电子束沿Y和两个方向运动合成的轨迹。 回菌州克道大￥
