、 原电池的组诚 利用氧化还原反应将化学能转变为电能的装 置称为原电池。从理论上讲，任何自发进行的氧 化还原反应都可以设计成原电池。 原电池由两个半电池组成。半电池又称电极， 每一个电极都是由电极导体和电解质溶液组成。 分别在两个半电池中发生的氧化反应或还原 反应，称为半电池反应或电极反应。原电池的两 极所发生的总的氧化还原反应称为电池反应。 无初机化学 (供药学类及医学检验专业用)

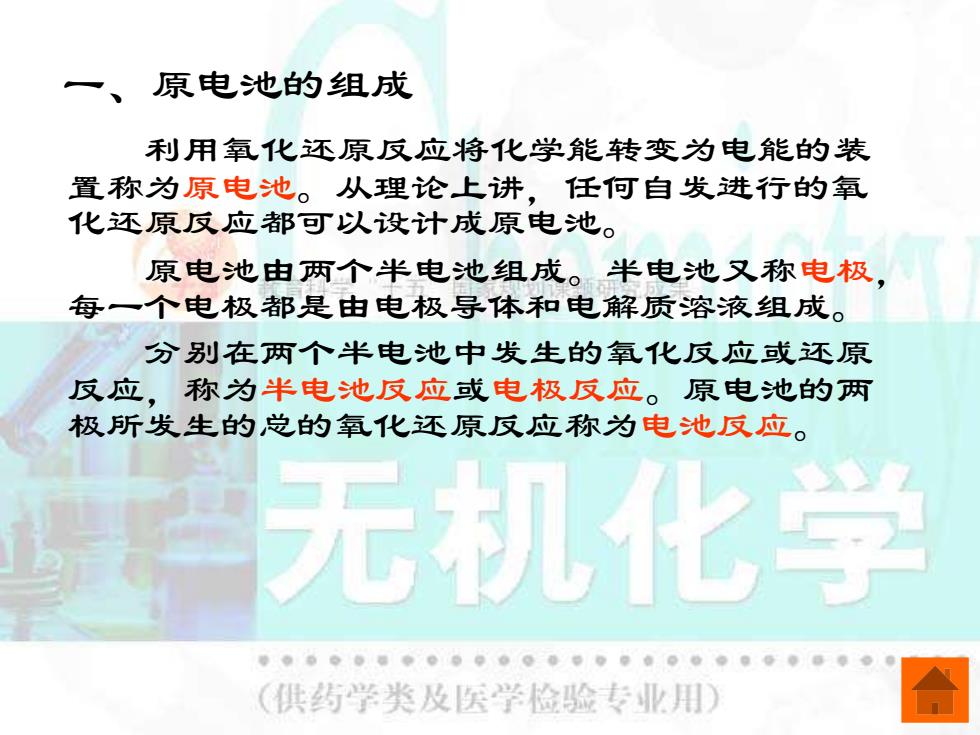

一、原电池的组成 利用氧化还原反应将化学能转变为电能的装 置称为原电池。从理论上讲，任何自发进行的氧 化还原反应都可以设计成原电池。 原电池由两个半电池组成。半电池又称电极， 每一个电极都是由电极导体和电解质溶液组成。 分别在两个半电池中发生的氧化反应或还原 反应，称为半电池反应或电极反应。原电池的两 极所发生的总的氧化还原反应称为电池反应
锌棒 铜棒 盐桥 ZnS04 CuS04 Zn2+/Zn半电池 Cu+/Cu半电池 铜-锌原电池
在原电池中，流出电子的电极称为负极， 负极发生氧化反应；流入电子的电极称为正极， 正极发生还原反应。 原电池中的盐桥是一支倒置的U型管，管 中填满了用饱和KCI(或NH4NO3}溶液和琼脂 调制成的胶冻，这样KC】溶液不致流出，而 阳离子和阴离子可以自由移动。盐桥的作用是 构成原电池的通路和维持溶液的电中性。 无机化学 (供药学类及医学检验专业用
在原电池中，流出电子的电极称为负极， 负极发生氧化反应；流入电子的电极称为正极， 正极发生还原反应。 原电池中的盐桥是一支倒置的Ｕ型管，管 中填满了用饱和 KCl(或NH4NO3) 溶液和琼脂 调制成的胶冻，这样 KCl 溶液不致流出，而 阳离子和阴离子可以自由移动。盐桥的作用是 构成原电池的通路和维持溶液的电中性
二、原电池的表示方法 为简便起见，原电池装置常用原电池符号表示。 书写原电池符号的规则如下： (1)在半电地中用“|”表示电极导体与电解质 溶液之间的界面。五 国家规划课晒研究成果 (2)原电地的负极写在左侧，正极写在右侧， 并用“十”、“一”标明正、负极，把正极与负极 用盐桥连接，盐桥用“”表示，盐桥两侧是两个 电极的电解质溶液。若溶液中存在几种离子时，离 子间用逗号隔开。 (供药学类及医学检验专业用)
二、原电池的表示方法 为简便起见，原电池装置常用原电池符号表示。 书写原电池符号的规则如下： (1) 在半电池中用“ | ”表示电极导体与电解质 溶液之间的界面。 (2) 原电池的负极写在左侧,正极写在右侧， 并用“＋”、 “－”标明正、负极, 把正极与负极 用盐桥连接，盐桥用“ ”表示, 盐桥两侧是两个 电极的电解质溶液。若溶液中存在几种离子时,离 子间用逗号隔开。 ====
