回程误差(Hysteresis)-迟滞/滞后误差 在相同条件下，测量仪器的行程方向（指输入量增大或 减小两个方向)不同而同一输入量值最大示值之差的绝 对值，或者此绝对值与满量程输出之比的百分数。 y yEs △HmaX 5,=am×10% yFS 产生：检测装置中的弹性元件、机械传动中的间隙和内摩 擦、磁性材料的磁滞-实验确定
max 100% F S H h y ＝ 产生：检测装置中的弹性元件、机械传动中的间隙和内摩 擦、磁性材料的磁滞 --- 实验确定 回程误差（Hysteresis） --- 迟滞/滞后误差 • 在相同条件下，测量仪器的行程方向（指输入量增大或 减小两个方向）不同而同一输入量值最大示值之差的绝 对值，或者此绝对值与满量程输出之比的百分数

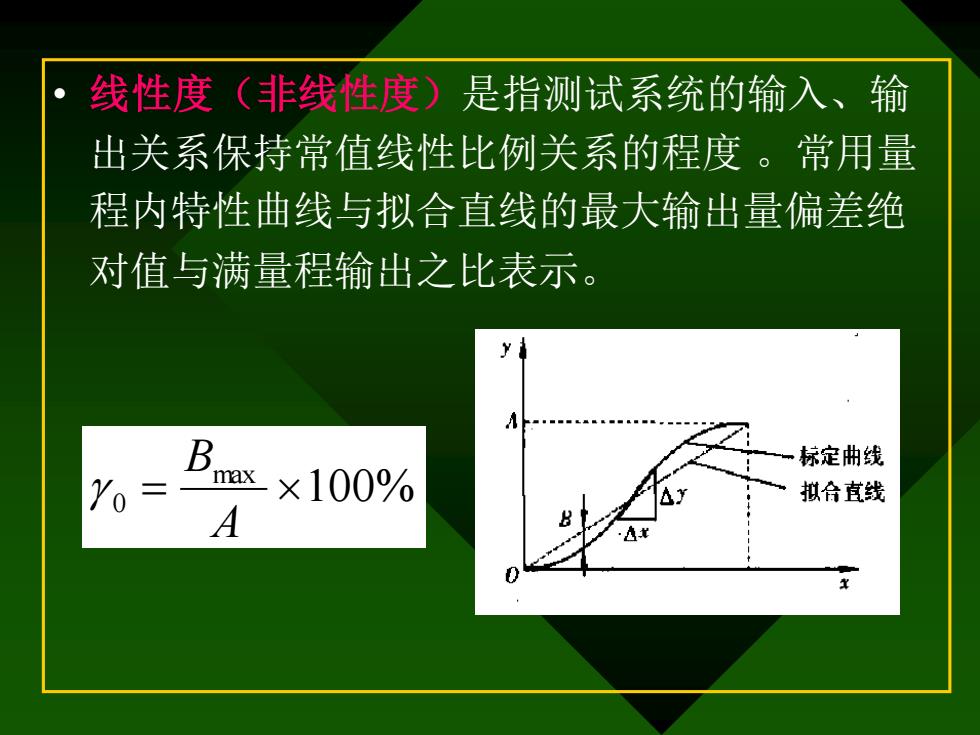

线性度（非线性度）是指测试系统的输入、输 出关系保持常值线性比例关系的程度。常用量 程内特性曲线与拟合直线的最大输出量偏差绝 对值与满量程输出之比表示。 B 标定曲线 Y0= max ×100% 拟合直线 A
• 线性度（非线性度）是指测试系统的输入、输 出关系保持常值线性比例关系的程度 。常用量 程内特性曲线与拟合直线的最大输出量偏差绝 对值与满量程输出之比表示。 0 = max 100% A B

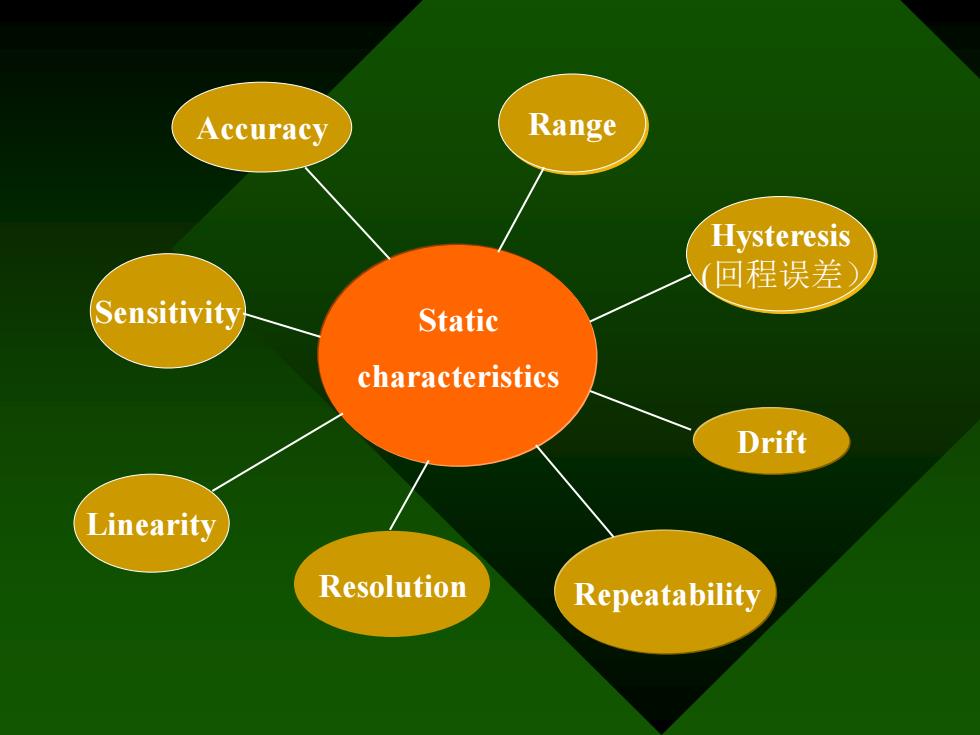

Accuracy Range Hysteresis (回程误差 Sensitivity Static characteristics Drift Linearity Resolution Repeatability
characteristics Accuracy Sensitivity Linearity Resolution Repeatability Drift Hysteresis (回程误差） Range Static

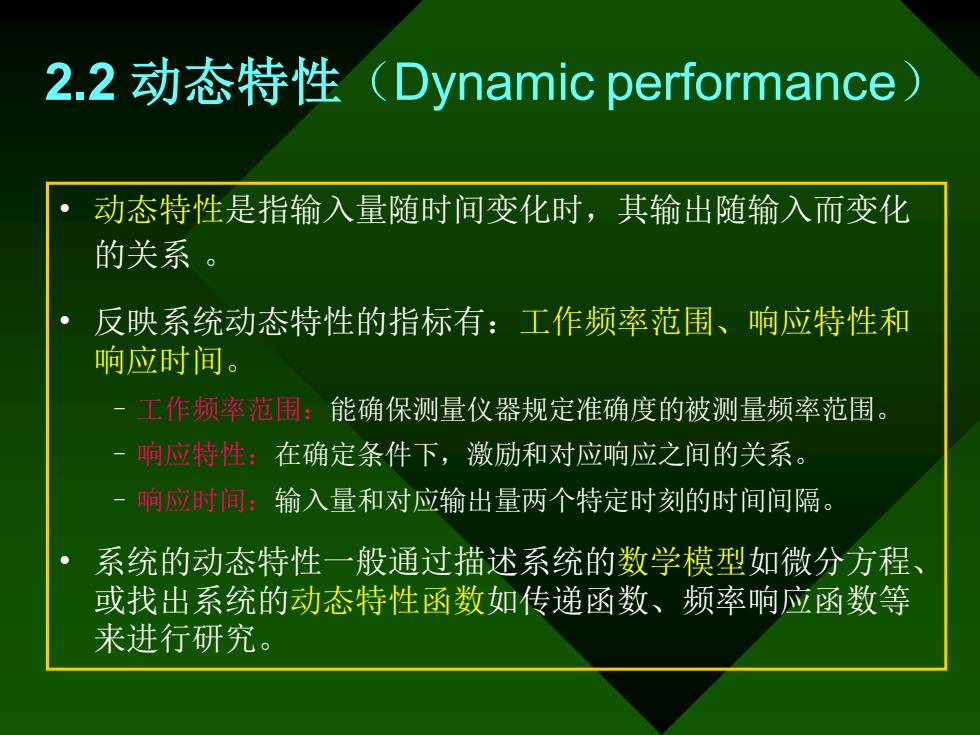

2.2动态特性(Dynamic performance) 动态特性是指输入量随时间变化时，其输出随输入而变化 的关系。 反映系统动态特性的指标有：工作频率范围、响应特性和 响应时间。 -工作频率范围；能确保测量仪器规定准确度的被测量频率范围。 -响应特性：在确定条件下，激励和对应响应之间的关系。 -响应时闻：输入量和对应输出量两个特定时刻的时间间隔。 ·系统的动态特性一般通过描述系统的数学模型如微分方程、 或找出系统的动态特性函数如传递函数、频率响应函数等 来进行研究
2.2 动态特性（Dynamic performance） • 动态特性是指输入量随时间变化时，其输出随输入而变化 的关系 。 • 反映系统动态特性的指标有：工作频率范围、响应特性和 响应时间。 –工作频率范围：能确保测量仪器规定准确度的被测量频率范围。 –响应特性：在确定条件下，激励和对应响应之间的关系。 –响应时间：输入量和对应输出量两个特定时刻的时间间隔。 • 系统的动态特性一般通过描述系统的数学模型如微分方程、 或找出系统的动态特性函数如传递函数、频率响应函数等 来进行研究
2.2.1测试系统的数学模型及频率特性 一、系统模型的划分 线性系统与非线性系统 线性系统：具有叠加性、比例性的系统 时变系统与时不变系统：由系统参数是否随时间而变化决 定。 一般的测试系统都可视为线性时不变系统
2.2.1 测试系统的数学模型及频率特性 一、系统模型的划分 线性系统与非线性系统 线性系统:具有叠加性、比例性的系统 时变系统与时不变系统: 由系统参数是否随时间而变化决 定。 一般的测试系统都可视为线性时不变系统
