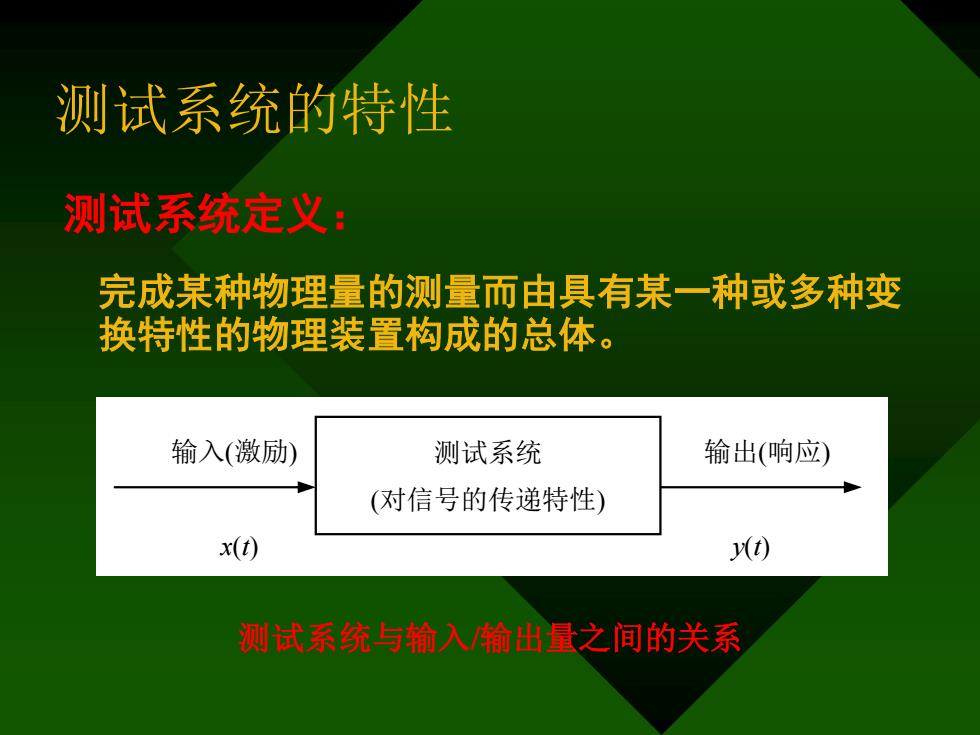

测试系统的特性 测试系统定义： 完成某种物理量的测量而由具有某一种或多种变 换特性的物理装置构成的总体。 输入（激励） 测试系统 输出（响应） (对信号的传递特性) x() y(t) 测试系统与输入输出量之间的关系
测试系统与输入/输出量之间的关系 输入(重量) 输出(弹簧位移) x(t) y(t) (a) 线性弹簧的比例特性 弹簧 (线性比例特性) 输入(激励) 输出(响应) x(t) y(t) (b) 一般系统与输入/输出的关系 测试系统 (对信号的传递特性) 完成某种物理量的测量而由具有某一种或多种变 换特性的物理装置构成的总体。 测试系统定义： 测试系统的特性
测试系统的特性 静态测量：测量过程中被测量保持恒定不变的测 量。 动态测量：被测量本身随时间变化，而测量系统 又能准确地跟随被测量变化而变化，称为动态测 量。 静态测量时，测试系统表现出的响应特性称为静 态特性。 动态测量时，测试系统的输出随输入而变化的关 系，称为动态特性
测试系统的特性 • 静态测量：测量过程中被测量保持恒定不变的测 量。 • 动态测量：被测量本身随时间变化，而测量系统 又能准确地跟随被测量变化而变化，称为动态测 量。 • 静态测量时，测试系统表现出的响应特性称为静 态特性。 • 动态测量时，测试系统的输出随输入而变化的关 系，称为动态特性
2.1静态特性 测量仪器的准确度及其定量指标 准确度指测量仪器给出的示值和真值的接近程度。 测量仪器最主要的计量性能指标： 仅仅由仪器自身的原因造成： 定性概念： 定量指标用准确度等级、示值误差或引用误差表示： ①示值误差=测量值一真实值 (真实值用约定真值代替) ②引用误差=示值误差/量程 ③准确度等级就是根据示值误差或引用误差而划分的准确度级别。 当某个测量仪器的引用误差不大于0.01时(1%)，该仪器的准确度为1级。但 只是准确度等级为1级而决非准确度为1%。 如：电工仪表的准确度等级可分为：0.1、0.2、0.5、1.0、1.5、2.0、5.0七级
2.1静态特性 （一）测量仪器的准确度及其定量指标 准确度指测量仪器给出的示值和真值的接近程度。 • 测量仪器最主要的计量性能指标； • 仅仅由仪器自身的原因造成； • 定性概念； • 定量指标用准确度等级、示值误差或引用误差表示： ① 示值误差＝测量值－真实值 （ 真实值用约定真值代替） ② 引用误差=示值误差/量程 ③ 准确度等级就是根据示值误差或引用误差而划分的准确度级别。 当某个测量仪器的引用误差不大于0.01时（1％），该仪器的准确度为1级。但 只是准确度等级为1级而决非准确度为1％。 如：电工仪表的准确度等级可分为：0.1 、0.2、0.5、1.0、1.5、2.0、5.0七级

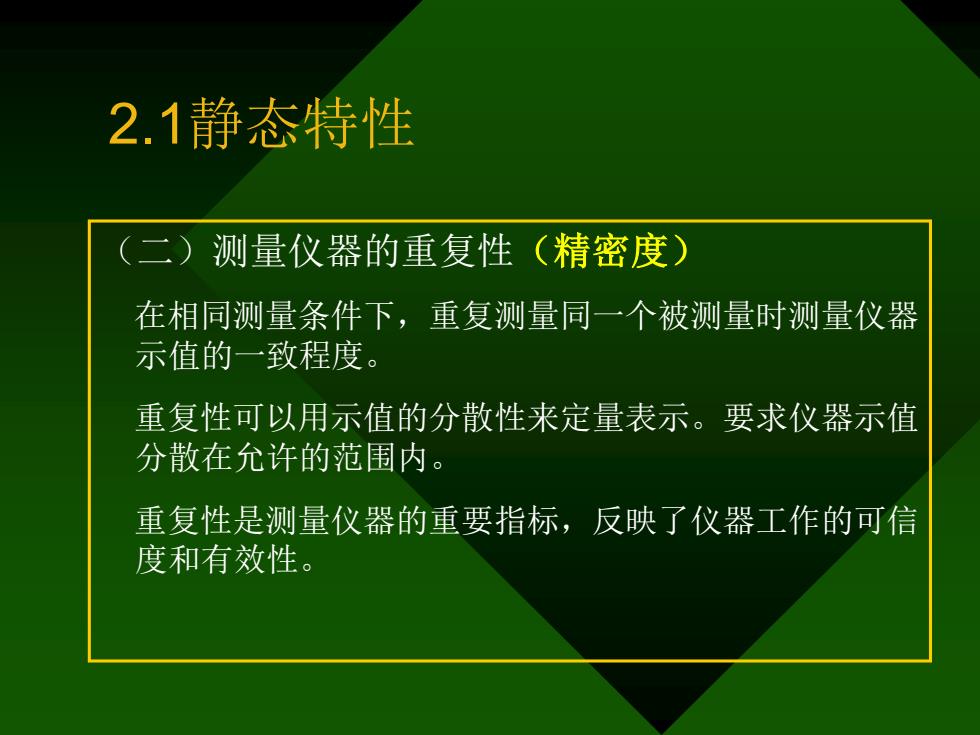

2.1静态特性 (二)测量仪器的重复性 (精密度) 在相同测量条件下，重复测量同一个被测量时测量仪器 示值的一致程度。 重复性可以用示值的分散性来定量表示。要求仪器示值 分散在允许的范围内。 重复性是测量仪器的重要指标，反映了仪器工作的可信 度和有效性
2.1静态特性 （二）测量仪器的重复性（精密度） 在相同测量条件下，重复测量同一个被测量时测量仪器 示值的一致程度。 重复性可以用示值的分散性来定量表示。要求仪器示值 分散在允许的范围内。 重复性是测量仪器的重要指标，反映了仪器工作的可信 度和有效性
