第三节形位误差测量 形位误差的基本概念 Φ形位误差测量是将被测要素和理想要素进行比较，从而 用数值描述实际要素与理想要素形状或位置上的差异。 Φ每个参数的测量过程包括测量和评定两个阶段。 上商充大￥ 2 Shanghal Jiao Tong University

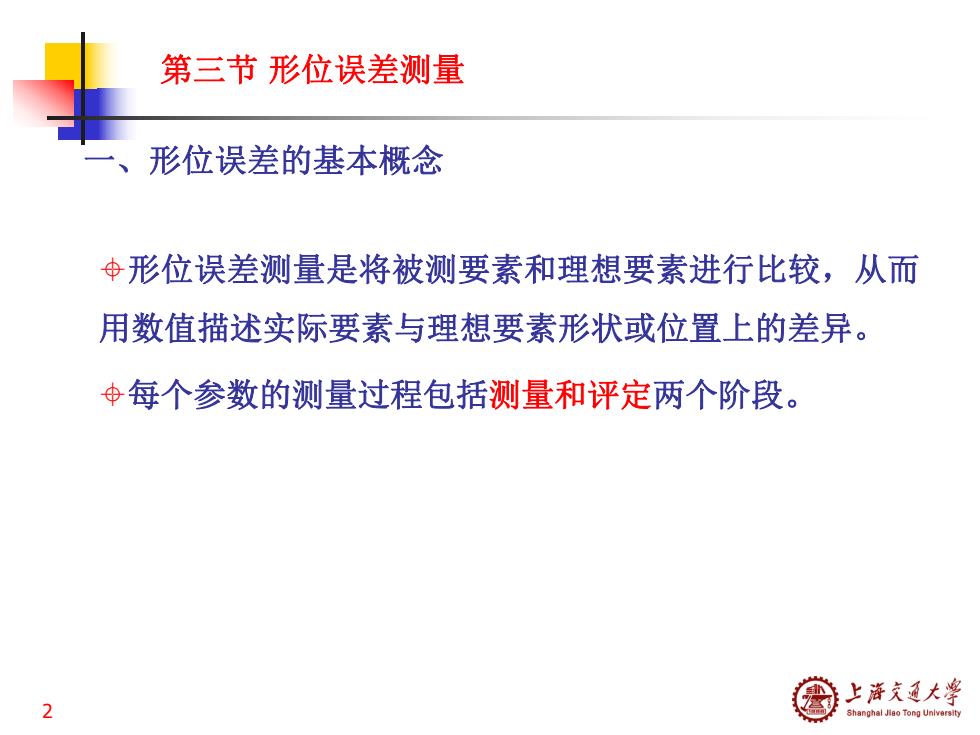

2 ±形位误差测量是将被测要素和理想要素进行比较，从而 用数值描述实际要素与理想要素形状或位置上的差异。 ±每个参数的测量过程包括测量和评定两个阶段。 一、形位误差的基本概念 第三节 形位误差测量
形位误差的分类 公差 特征项目适用要素 符号 有无基准 公差 特征项目 适用要素 符号 有无基准 直线度 平行度 平面度 定向 垂直度 ⊥ 有 形状 单一要素 无 倾斜度 ∠ 圆度 女 同轴度 圆柱度 位置 关联要素 有 对称度 形状 轮廓度 单一要素 似轮廓 成关联要 有或无 定位 位置度 置 ⊕ 面轮廓度 素 有或无 圆跳动 全跳动 y 有
3 形位误差的分类
形状误差 形状误差评定时，理想要素 理想平面 的位置应符合最小条件。 最小条件：是指被测实际要素 对其理想要素的最大变动量 为最小。 实际平面 上商充大￥ 4 Shanghal Jiao Tong University
4 形状误差 形状误差评定时，理想要素 的位置应符合最小条件。 最小条件:是指被测实际要素 对其理想要素的最大变动量 为最小
第三节形位误差测量 一、 圆度误差定义： 圆度误差指包容同一正截面实际轮廓且半径差为最小的两 同心圆的距离fm。 00.02 I =Rmax-Rmin 0.02 上游充大 5
5 第三节 形位误差测量 圆度误差指包容同一正截面实际轮廓且半径差为最小的两 同心圆的距离fm。 m max min f R R 一、圆度误差定义：
