上海充通大学 SHANGHAI JIAO TONG UNIVERSITY 第一章检测技术概述 主要内容： 一、检测技术的基本概念 二、检测技术的地位和作用 三、检测系统构成 四、检测技术的主要研究内容 五、检测技术的发展方向
第一章 检测技术概述 主要内容： 一、检测技术的基本概念 二、检测技术的地位和作用 三、检测系统构成 四、检测技术的主要研究内容 五、检测技术的发展方向
上海充通大学 一、检测技术的基本概念 SHANGHAI JIAO TONG UNIVERSITY Q测量： 以确定被测对象属性量值为目的的全部操作。所 以测量也就是将被测量与同种性质的标准量进行比较，确 定被测量对标准量的倍数。它可由下式表示： X x=ng 或：n= q 式中：x— 被测量值； q—标准量，即测量单位； 一比值（纯数），含有测量误差。 ·检测技术：也称测试技术，是具有试验性质的测量，泛 指测量和试验两个方面的技术
一、检测技术的基本概念 式中 ： x——被测量值； q——标准量，即测量单位； n——比值（纯数），含有测量误差。 测量：以确定被测对象属性量值为目的的全部操作。所 以测量也就是将被测量与同种性质的标准量进行比较, 确 定被测量对标准量的倍数。 它可由下式表示: x nq = x n q 或： = 检测技术：也称测试技术，是具有试验性质的测量，泛 指测量和试验两个方面的技术
上泽文大学 SHANGHAI JIAO TONG UNIVERSITY 一、检测技术的基本概念 被测对象： 字宙万物（固液气体、动物、植物、天体…） 被测量：（被 物理量（光、电、力、热、磁、声、…) 测对象的属 化学量(PH、成份..) 性量值) 生物量（酶、葡萄糖、…） 。。。0。。 全部操作： 一个完整的检测过程包括信息的提取、信号 的转换存储与传输、信号的显示记录、信号 处理和分析
被测量:（被 测对象的属 性量值） 全部操作： 一个完整的检测过程包括信息的提取、信号 的转换存储与传输、信号的显示记录、信号 处理和分析 物理量（光、电、力、热、磁、声、…） 被测对象： 宇宙万物（固液气体、动物、植物、天体……） 化学量（PH、成份…） 生物量（酶、葡萄糖、…） … … 一、检测技术的基本概念
上海充通大学 SHANGHAI JIAO TONG UNIVERSITY 检测技术的基本概念 例一、确定某人的身高 通常采用标准长度的米尺（一个预定标准）对其进行测量，通过被测 量与预定标准之间的定量比较，从而得到此人实际的身高（被测对象 的数值结果)。 准 输入量 测量过程（与 输出量 标准长度 (需被确定的物理量， 米尺相比较) (已确定的物理量 如某人的身高) 身高的米数)
例一、确定某人的身高 通常采用标准长度的米尺(一个预定标准)对其进行测量，通过被测 量与预定标准之间的定量比较，从而得到此人实际的身高(被测对象 的数值结果)。 一、检测技术的基本概念

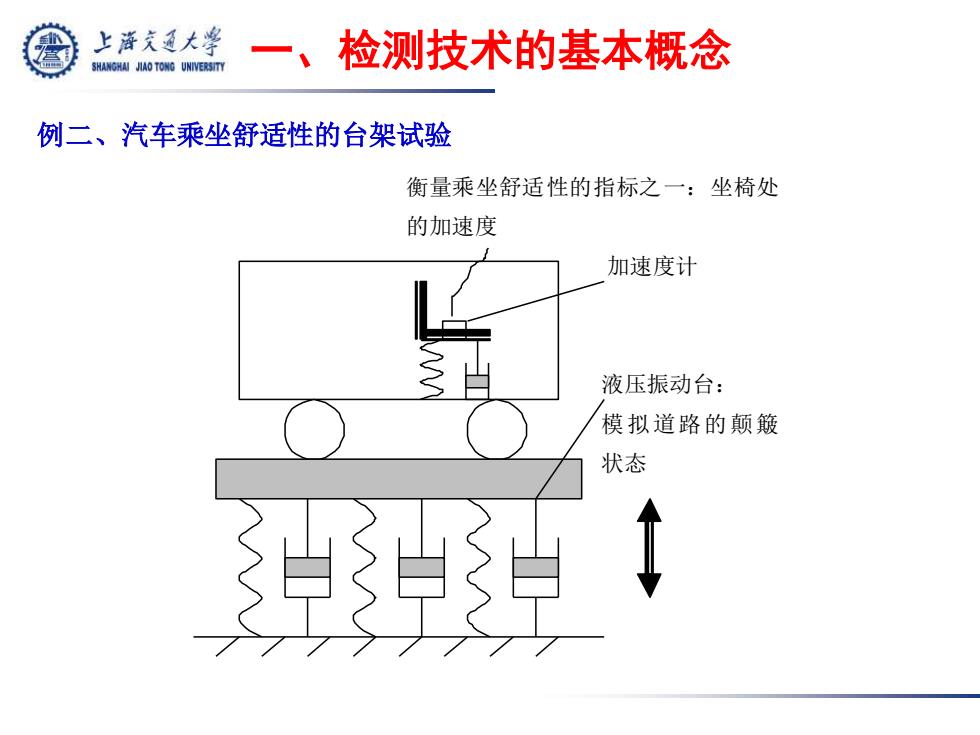

上泽充通大学 SHANGHAI JIAO TONG UNIVERSITY 一、检测技术的基本概念 例二、汽车乘坐舒适性的台架试验 衡量乘坐舒适性的指标之一：坐椅处 的加速度 加速度计 液压振动台： 模拟道路的颠簸 状态
衡量乘坐舒适性的指标之一：坐椅处 的加速度 加速度计 液压振动台： 模 拟道路的 颠簸 状 态 K C 例二、汽车乘坐舒适性的台架试验 一、检测技术的基本概念
