第四章电磁量测量技术 第一节电压的测量 第二节电流的测量 第三节阻抗的测量 第四节功率的测量 第五节频率的测量 第六节磁场的测量 上泽充通大￥
1 第四章 电磁量测量技术 第一节 电压的测量 第二节 电流的测量 第三节 阻抗的测量 第四节 功率的测量 第五节 频率的测量 第六节 磁场的测量
第一节电压的测量 一、电压测量的重要性 ◆电压测量是电测量与非电测量的基础； ◆电测量中，许多电量的测量可以转化为电压测量： 表征电信号能量的三个基本参数：电压、电流、功率 其中：电流、功率电压，再进行测量 ◆非电测量中，物理量一→电压信号，再进行测量 如：温度、压力、振动、（加）速度 上泽充夏大￥ 2
2 ◆电压测量是电测量与非电测量的基础； ◆电测量中，许多电量的测量可以转化为电压测量： 表征电信号能量的三个基本参数：电压、电流、功率 其中：电流、功率 电压，再进行测量 ◆非电测量中，物理量 电压信号，再进行测量 如：温度、压力、振动、（加）速度 第一节 电压的测量 一、电压测量的重要性
第一节电压的测量 二、直流电压的测量 1、直流电压测量系统组成： 输入电路 A/D转换器 数字 显示器 逻辑控制 时钟 电略 发生器 模拟部分 数字部分 输入电路：对输入电压衰减/放大、变换、钳位等。 A/D转换器：实现模拟电压到数字量的转换，核心部件。 数字显示器：显示模拟电压的数字量结果； 逻辑控制电路：在统一时钟作用下，完成内部电路的协调有序工作。 上产道大￥ 3
3 第一节 电压的测量 二、直流电压的测量 1、直流电压测量系统组成： 输入电路 A/D转换器 数字 显示器 逻辑控制 电路 时钟 发生器 模拟部分 数字部分 V x 输入电路：对输入电压衰减/放大、变换、钳位等。 A/D转换器：实现模拟电压到数字量的转换，核心部件。 数字显示器：显示模拟电压的数字量结果； 逻辑控制电路：在统一时钟作用下，完成内部电路的协调有序工作

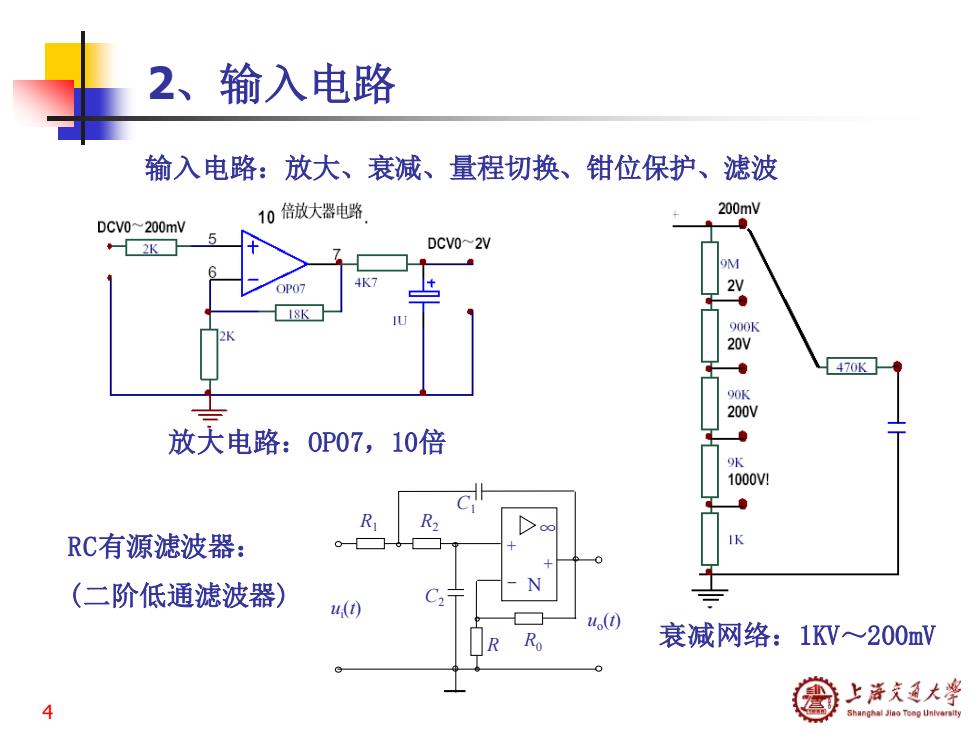

2、输入电路 输入电路：放大、衰减、量程切换、钳位保护、滤波 10倍放大器电路 200mV DCVO~200mV 2K DCVO~2V OP07 2V 18K 900K 20V 470K 90K 200\ 放大电路：0P07,10倍 9K 1000V: R R RC有源滤波器： (二阶低通滤波器) u(1) u(t 衰减网络：1KV~200mV 上泽充夏大学 4
4 2、输入电路 放大电路：OP07，10倍 衰减网络：1KV～200mV 输入电路：放大、衰减、量程切换、钳位保护、滤波 ∞ + - + N R R0 uo (t) ui (t) C1 C2 R1 R2 RC有源滤波器： (二阶低通滤波器)
3、模数转换器(AD574): +V 01 28 STS DB11MSB 分辨率：12位（逐次比较)； D810 04 非线性误差：小于±1/2LSB或±1LSB; 06 REFOUT 转换速率：25us; AGND REF IN 10 0 电压输入范围：10V、20V、±5V和±10V; 12 93 8 10V IN 01 20V IN 014 15 DGND 电源电压：±15V和5V; 数据输出格式：12位/8位； 5 12y+ CE DBI Vx TO:DISPLAY 5
5 3、模数转换器(AD574)： 分辨率：12位（逐次比较）； 非线性误差：小于±1/2LSB或±1LSB； 转换速率：25us； 电压输入范围：10V、20V、±5V和±10V； 电源电压：±15V和5V； 数据输出格式：12位/8位；
