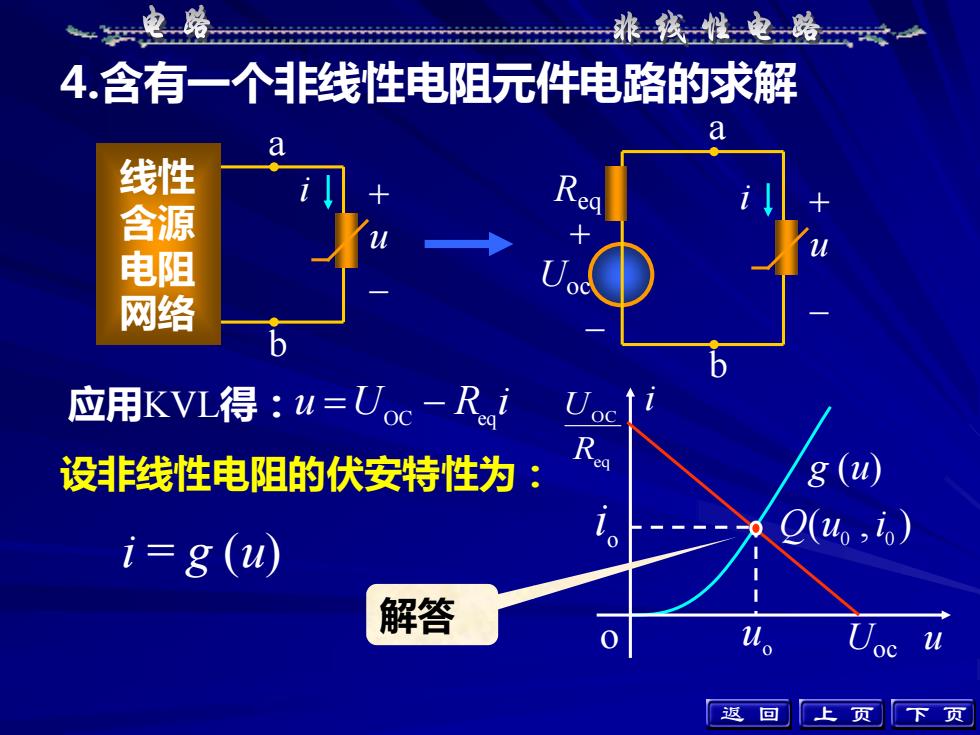

电路非线性电路4.含有一个非线性电阻元件电路的求解aa线性RLeq含源十电阻山0C网络P应用KVL得：u=Uoc-R.iUOCeqReqg(u)设非线性电阻的伏安特性为 Q(u,i.)i=g(u)解答u000返上回下页
上 页 下 页 4.含有一个非线性电阻元件电路的求解 i + − u a b 线性 含源 电阻 网络 i + − u a b + − Uoc Req 应用KVL得： u U R i = OC − eq g (u) u i Uoc eq OC R U o o u o i ( , ) 0 0 Q u i 设非线性电阻的伏安特性为： i = g (u) 解答 返 回

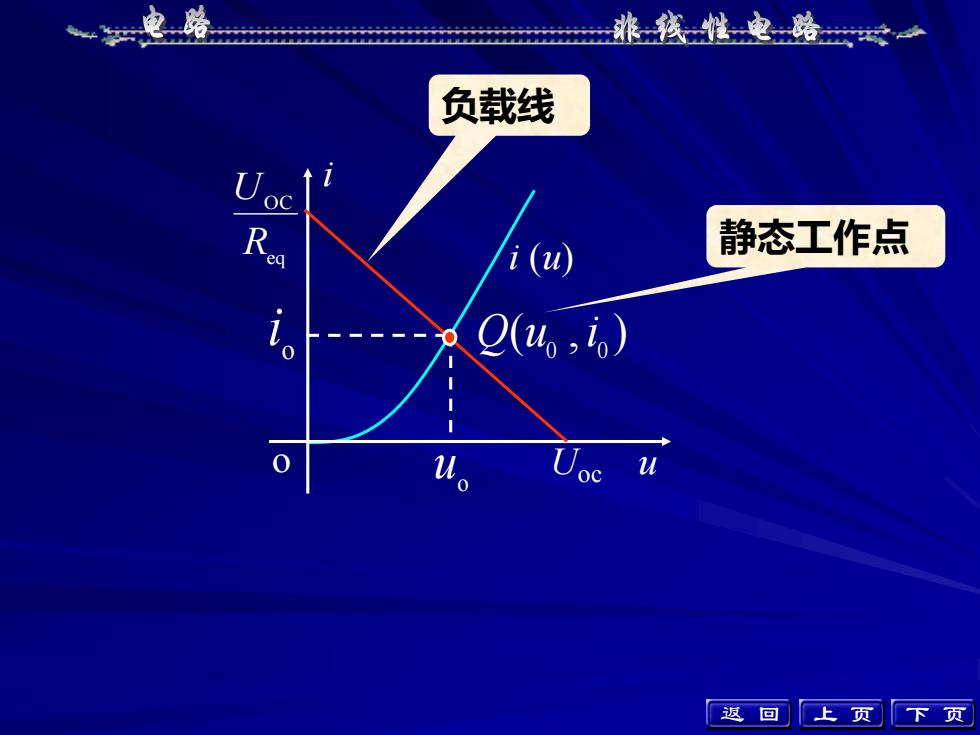

电路非线性电路负载线O0静态工作点Ri(u)eqQ(u, i)0u200C返上回页大页
上 页 下 页 i (u) u i Uoc eq OC R U o o u o i ( , ) 0 0 Q u i 静态工作点 负载线 返 回

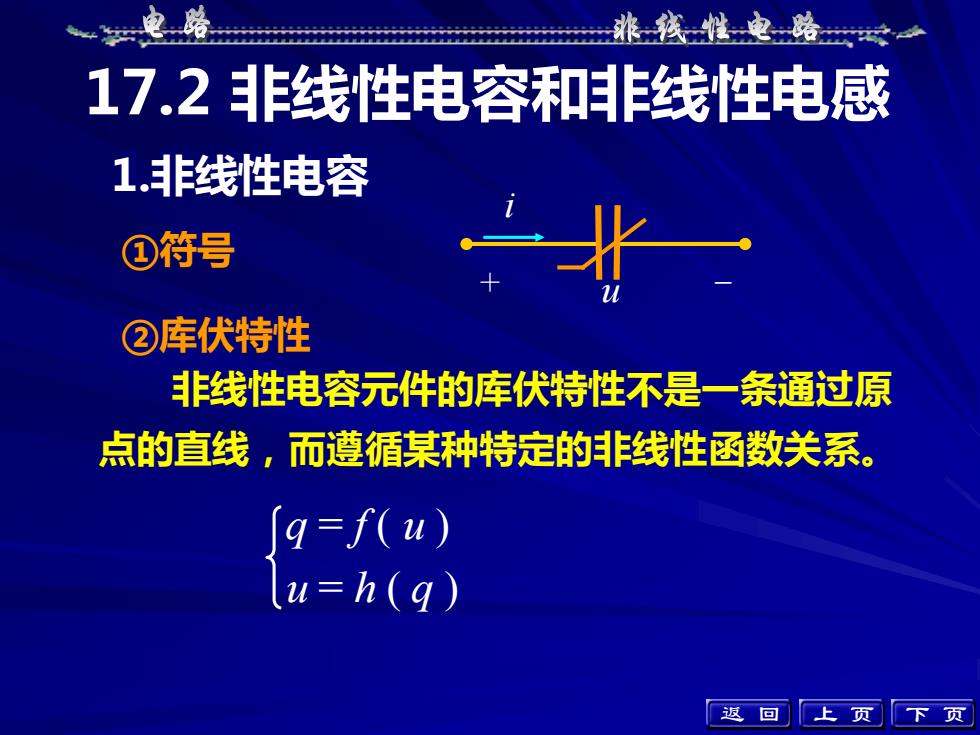

一电路非线性电路17.2非线性电容和非线性电感1.非线性电容①符号②库伏特性非线性电容元件的库伏特性不是一条通过原点的直线，而遵循某种特定的非线性函数关系。q=f(u)u= h(q)返上回下页
17.2 非线性电容和非线性电感 1.非线性电容 非线性电容元件的库伏特性不是一条通过原 点的直线，而遵循某种特定的非线性函数关系。 上 页 下 页 ①符号 ②库伏特性 q = f ( u ) u = h ( q ) + u - i 返 回

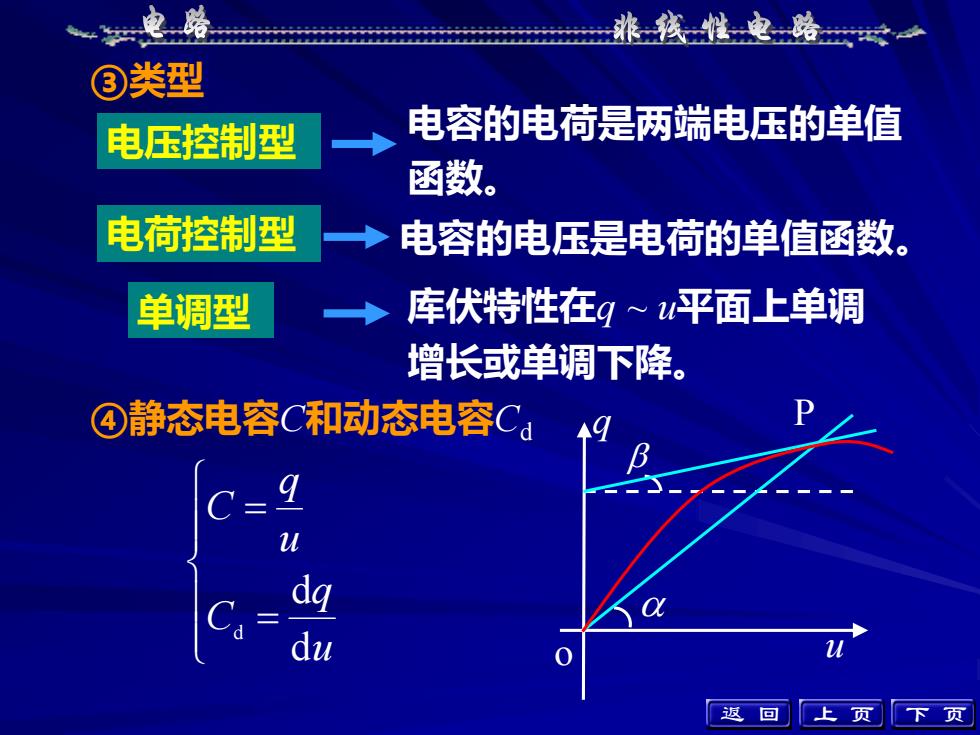

电路非线性电路山?类型电容的电荷是两端电压的单值电压控制型函数。电荷控制型电容的电压是电荷的单值函数库伏特性在～u平面上单调单调型增长或单调下降L④静态电容C和动态电容C.udqduu返上回页下页
电容的电荷是两端电压的单值 函数。 上 页 下 页 ③类型 电压控制型 电荷控制型 电容的电压是电荷的单值函数。 单调型 库伏特性在q ~ u平面上单调 增长或单调下降。 ④静态电容C和动态电容Cd o u q P = = u q C u q C d d d 返 回

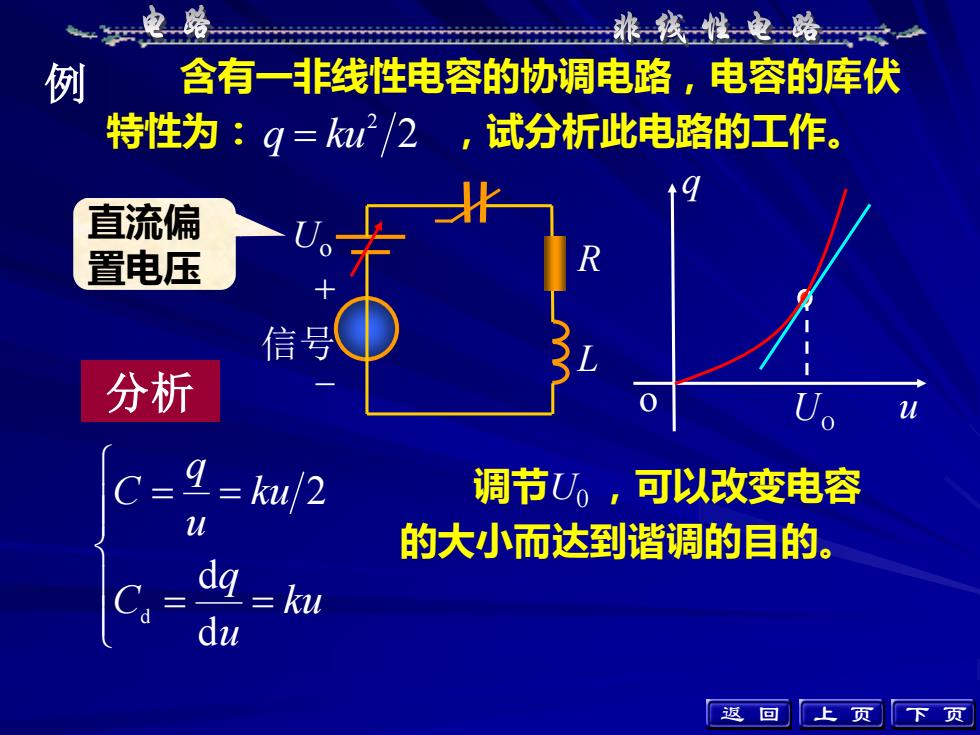

电路非线性电路含有一非线性电容的协调电路，电容的库伏例特性为：q=ku2/2，试分析此电路的工作。直流偏R置电压信号分析uC = 1= ku/2调节U。，可以改变电容u的大小而达到谐调的目的dq =kudu返上回F页
上 页 下 页 例 含有一非线性电容的协调电路，电容的库伏 特性为： q = ku2 2 ，试分析此电路的工作。 分析 信号 + − Uo R L 直流偏 置电压 q o u UO = = = = ku u q C ku u q C d d 2 d 调节U0 ，可以改变电容 的大小而达到谐调的目的。 返 回
