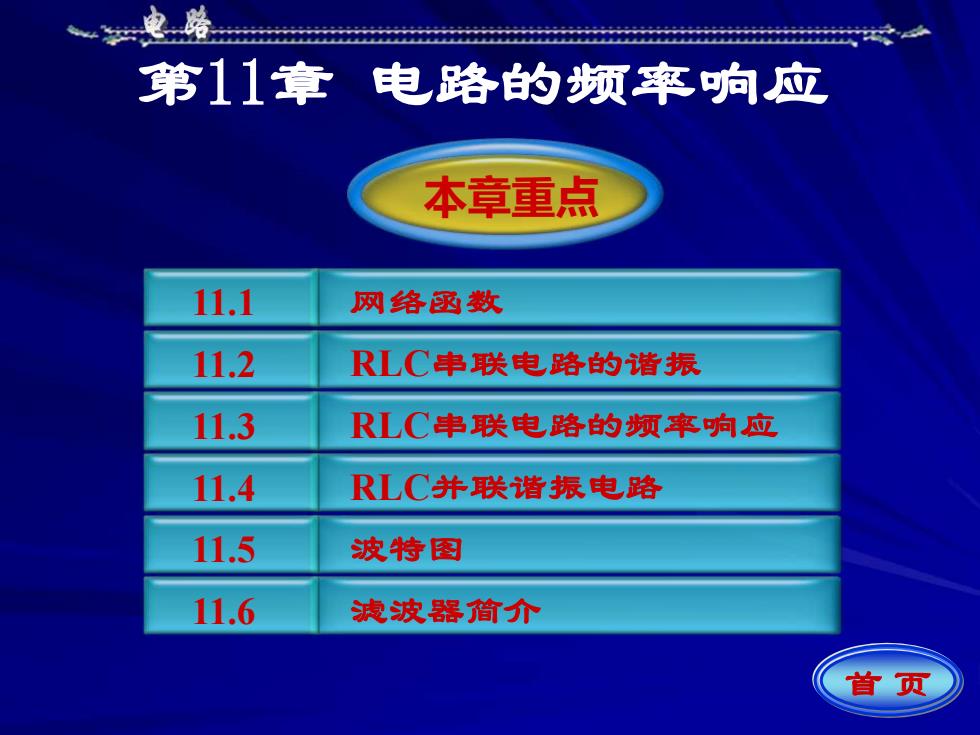

电路第11章电路的频率响应本章重点11.1网络函数11.2RLC串联电路的谐振11.3RLC串联电路的频率响应11.4RLC井联谐振电路11.5波特图11.6滤波器简介首页
第11章 电路的频率响应 11.1 网络函数 11.2 RLC串联电路的谐振 11.3 RLC串联电路的频率响应 11.4 RLC并联谐振电路 11.5 波特图 11.6 滤波器简介 本章重点 首 页

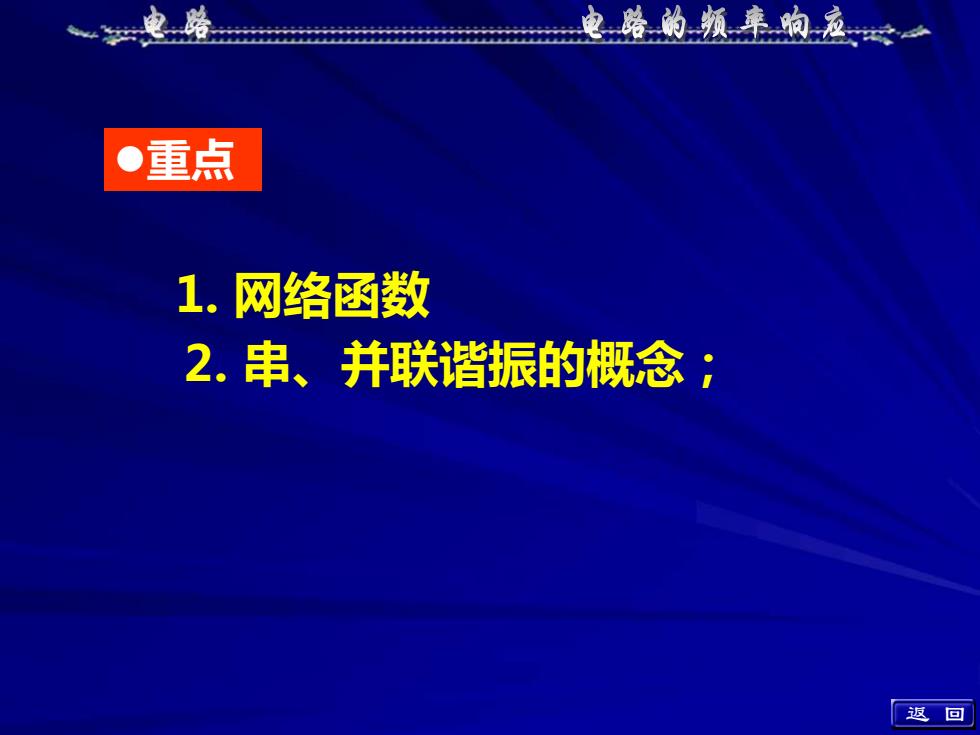

电路的频率响应心电路重点1.网络函数2. 串、并联谐振的概念；返回
⚫重点 1. 网络函数 2. 串、并联谐振的概念； 返 回

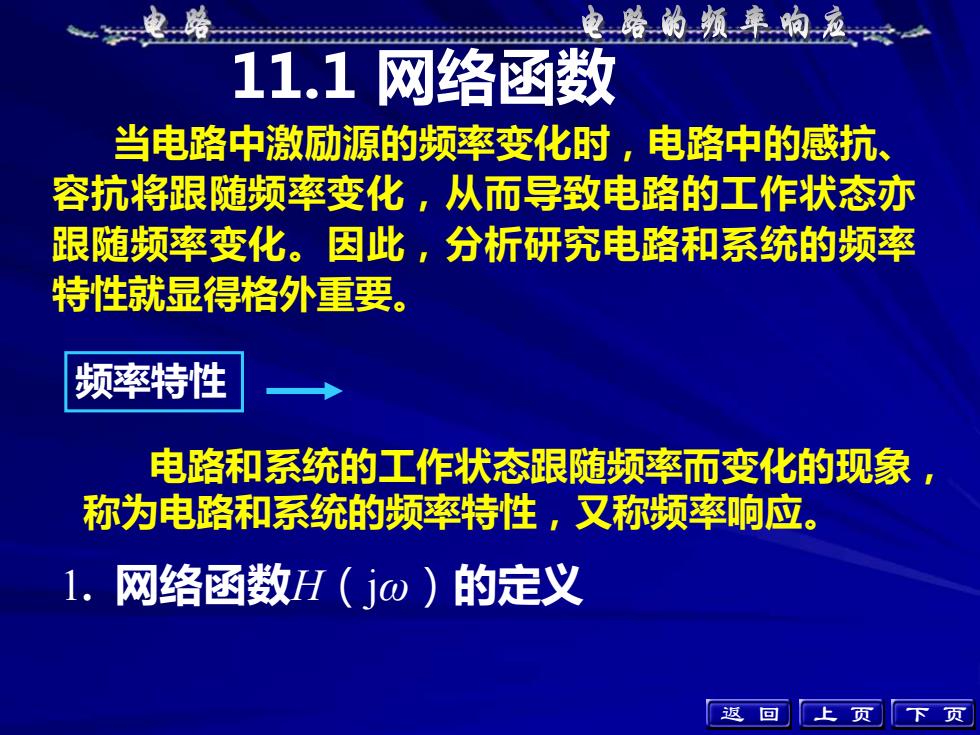

电路电路的频率响应心11.1网络函数当电路中激励源的频率变化时，电路中的感抗容抗将跟随频率变化，从而导致电路的工作状态亦跟随频率变化。因此，分析研究电路和系统的频率特性就显得格外重要。频率特性电路和系统的工作状态跟随频率而变化的现象，称为电路和系统的频率特性，又称频率响应1.网络函数H（jの）的定义返上回页下页
11.1 网络函数 当电路中激励源的频率变化时，电路中的感抗、 容抗将跟随频率变化，从而导致电路的工作状态亦 跟随频率变化。因此，分析研究电路和系统的频率 特性就显得格外重要。 上 页 下 页 频率特性 电路和系统的工作状态跟随频率而变化的现象， 称为电路和系统的频率特性，又称频率响应。 1. 网络函数H（jω）的定义 返 回

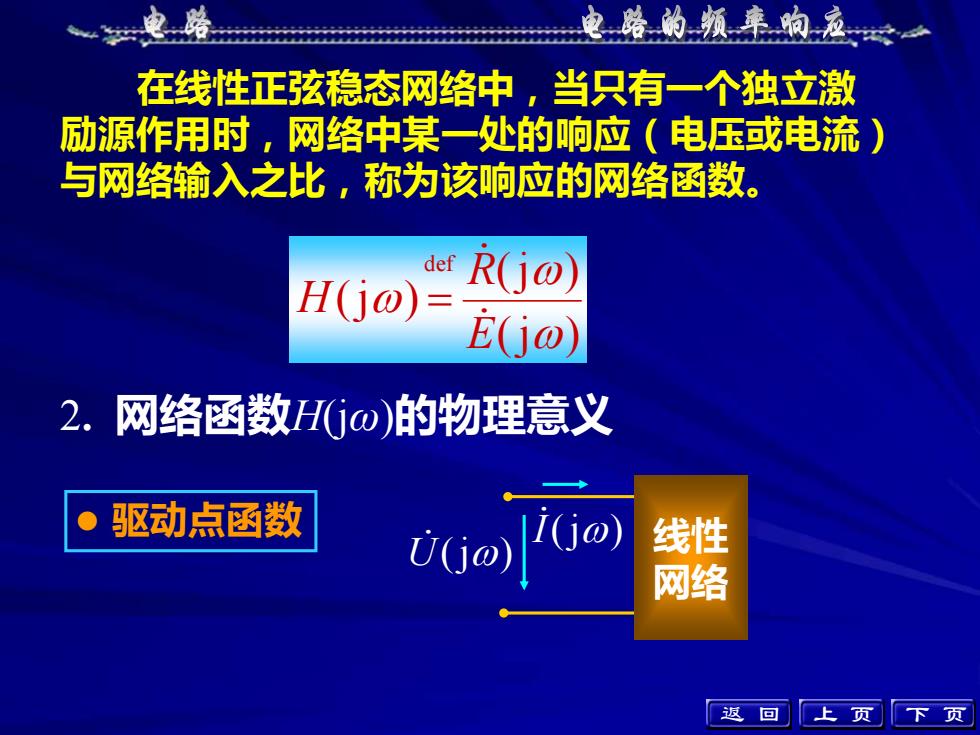

电路电路的频率响应在线性正弦稳态网络中，当只有一个独立激励源作用时，网络中一处的响应（电压或电流）与网络输入之比，称为该响应的网络函数defR(jQ)H(jの):三E(jo)2.网络函数H(j@)的物理意义驱动点函数i(jo)线性U(jo)网络返上回下页
在线性正弦稳态网络中，当只有一个独立激 励源作用时，网络中某一处的响应（电压或电流） 与网络输入之比，称为该响应的网络函数。 (j ) (j ) (j ) def E R H = 2. 网络函数H(jω)的物理意义 ⚫ 驱动点函数 线性 网络 I(j) U(j) 返 回 上 页 下 页

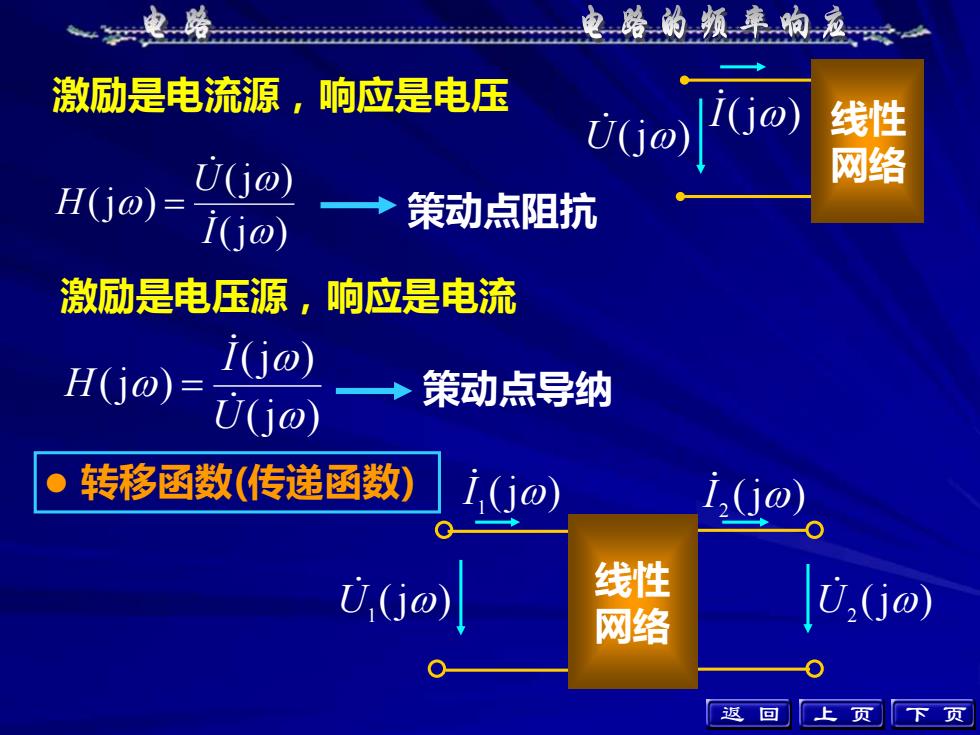

电路的频率响应心电路激励是电流源，响应是电压JGa)线性U(j)网络U(jo)H(jの)=I策动点阻抗i(ja)激励是电压源，响应是电流i(ja)H(jの)=策动点导纳Uo)→转移函数（传递函数）i(jo)i,(jo)线性[u,(jo)U,(jo))网络返回上页个页
(j ) (j ) (j ) I U H = 策动点阻抗 策动点导纳 激励是电流源，响应是电压 激励是电压源，响应是电流 (j ) (j ) (j ) U I H = 线性 网络 I(j) U(j) ⚫ 转移函数(传递函数) (j ) U 1 线性 网络 (j ) U 2 (j ) I 1 (j ) I 2 返 回 上 页 下 页
