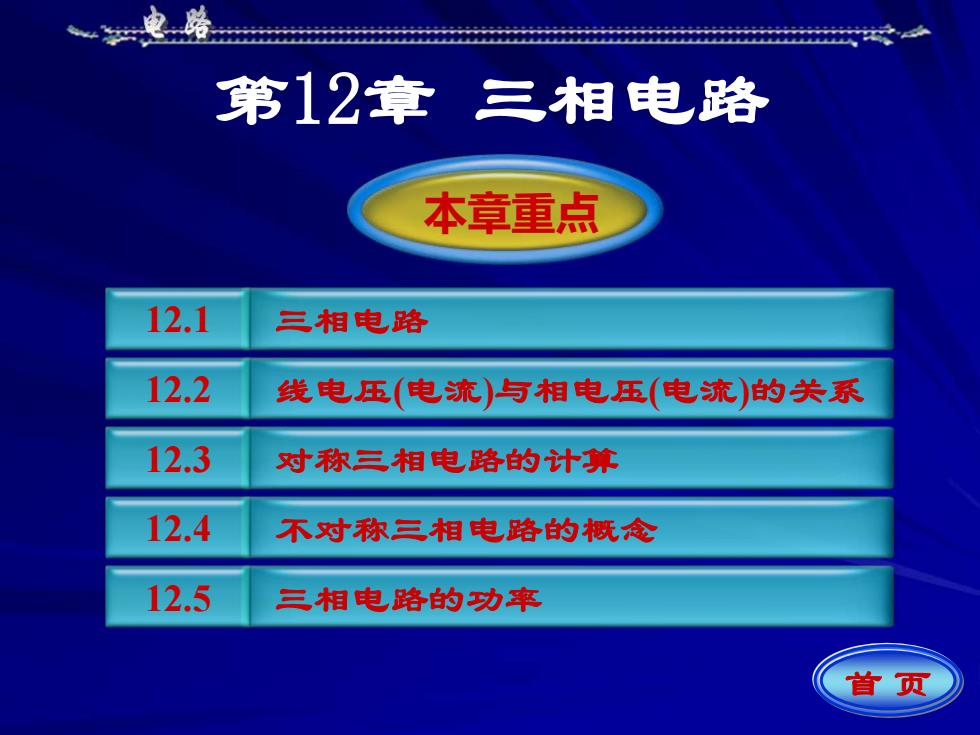

电路第12章三相电路本章重点12.1三相电路12.2线电压（电流）与相电压（电流的关系12.3对称三相电路的计算12.4不对称三相电路的概念12.5三相电路的功率首页
第12章 三相电路 12.1 三相电路 12.2 线电压(电流)与相电压(电流)的关系 12.3 对称三相电路的计算 12.4 不对称三相电路的概念 12.5 三相电路的功率 首 页 本章重点

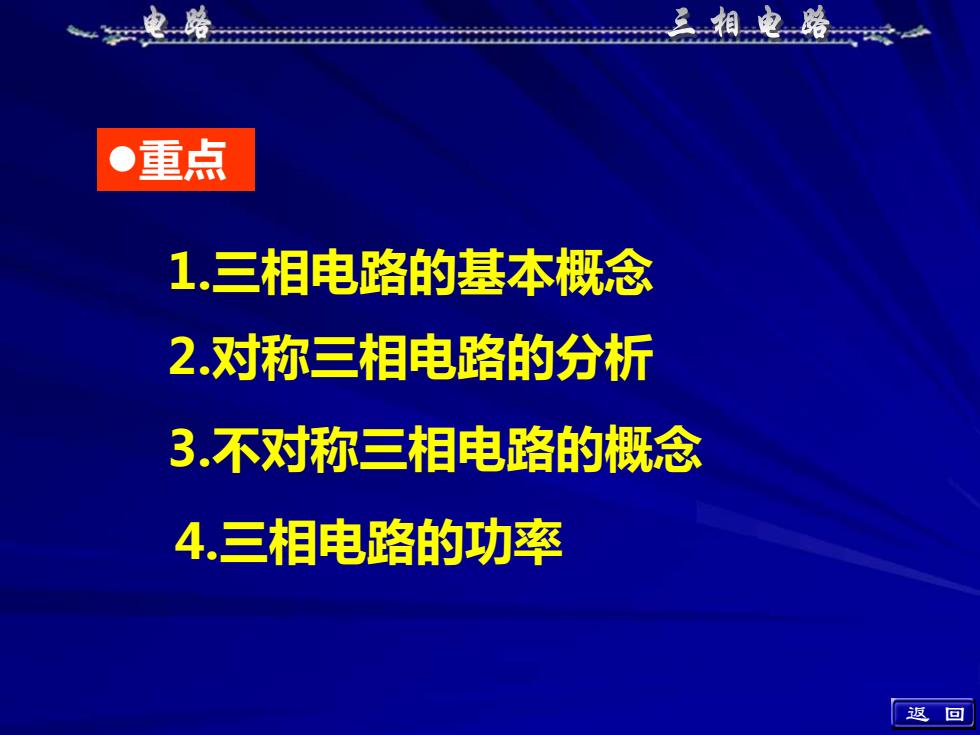

三相电路电路重点1.三相电路的基本概念2.对称三相电路的分析3.不对称三相电路的概念4.三相电路的功率返回
⚫重点 1.三相电路的基本概念 2.对称三相电路的分析 3.不对称三相电路的概念 4.三相电路的功率 返 回

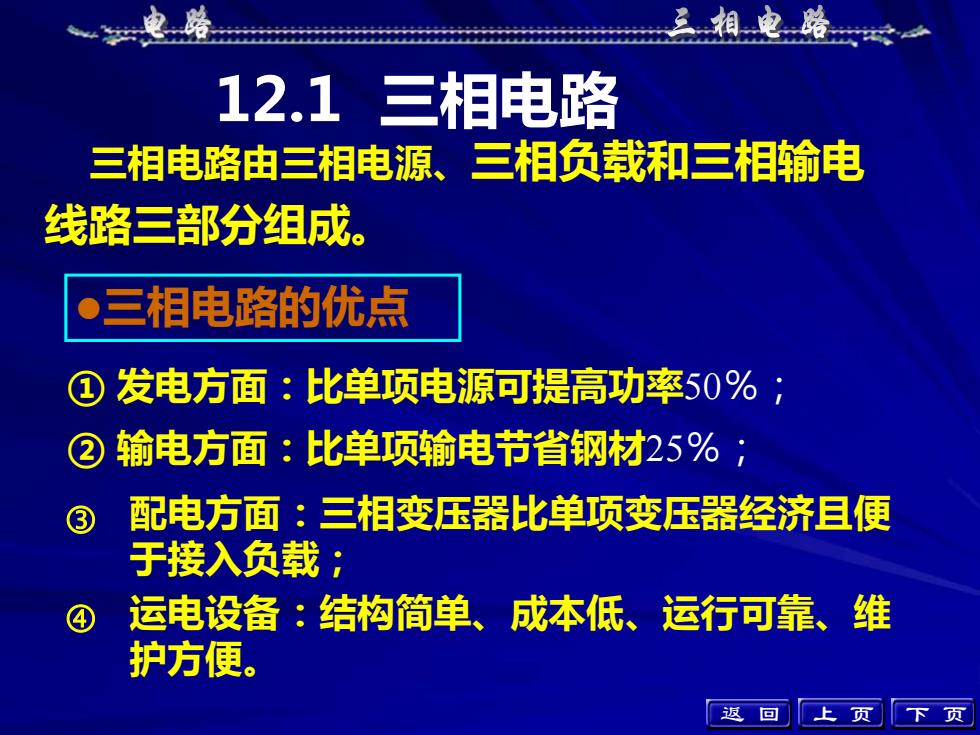

三相电路电路12.1三相电路三相负载和三相输电三相电路由三相电源线路三部分组成三相电路的优点发电方面：比单项电源可提高功率50%；1)输电方面：比单项输电节省钢材25%；2配电方面：三相变压器比单项变压器经济且便于接入负载：运行可靠、维成本低、运电设备：结构简单、护方便。返上回页下页
三相电路由三相电源、三相负载和三相输电 线路三部分组成。 ① 发电方面：比单项电源可提高功率50％； ② 输电方面：比单项输电节省钢材25％； 12.1 三相电路 ⚫三相电路的优点 上 页 下 页 配电方面：三相变压器比单项变压器经济且便 于接入负载； 运电设备：结构简单、成本低、运行可靠、维 护方便。 返 回

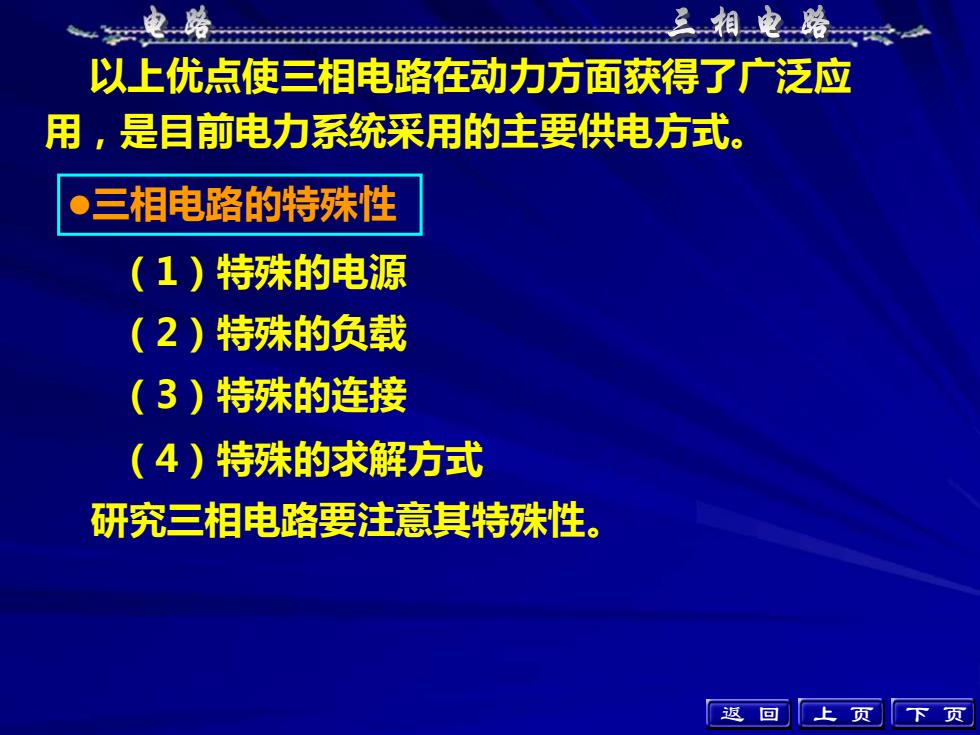

三相电路电路以上优点使三相电路在动力方面获得了广泛应用，是自前电力系统采用的主要供电方式。·三相电路的特殊性(1)特殊的电源（2）特殊的负载（3）特殊的连接（4）特殊的求解方式研究三相电路要注意其特殊性返上回页下页
⚫三相电路的特殊性 （1）特殊的电源 （2）特殊的负载 （3）特殊的连接 （4）特殊的求解方式 以上优点使三相电路在动力方面获得了广泛应 用，是目前电力系统采用的主要供电方式。 研究三相电路要注意其特殊性。 返 回 上 页 下 页

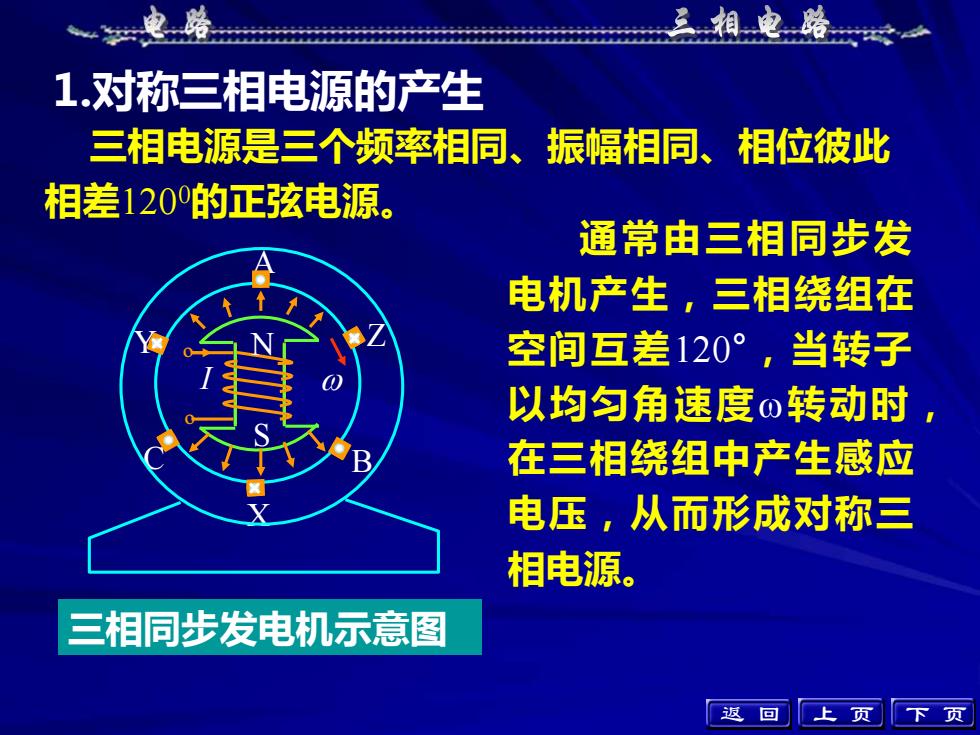

电路三相电路1.对称三相电源的产生相位彼此振幅相同、三相电源是三个频率相同、相差120°的正弦电源。通常由三相同步发电机产生，三相绕组在空间互差120°，当转子0以均匀角速度の转动时在三相绕组中产生感应P电压，从而形成对称三相电源。三相同步发电机示意图返上回页下页
1.对称三相电源的产生 通常由三相同步发 电机产生，三相绕组在 空间互差120° ，当转子 以均匀角速度转动时， 在三相绕组中产生感应 电压，从而形成对称三 相电源。 三相同步发电机示意图 三相电源是三个频率相同、振幅相同、相位彼此 相差1200的正弦电源。 N S º º I A Z B X C Y 返 回 上 页 下 页
