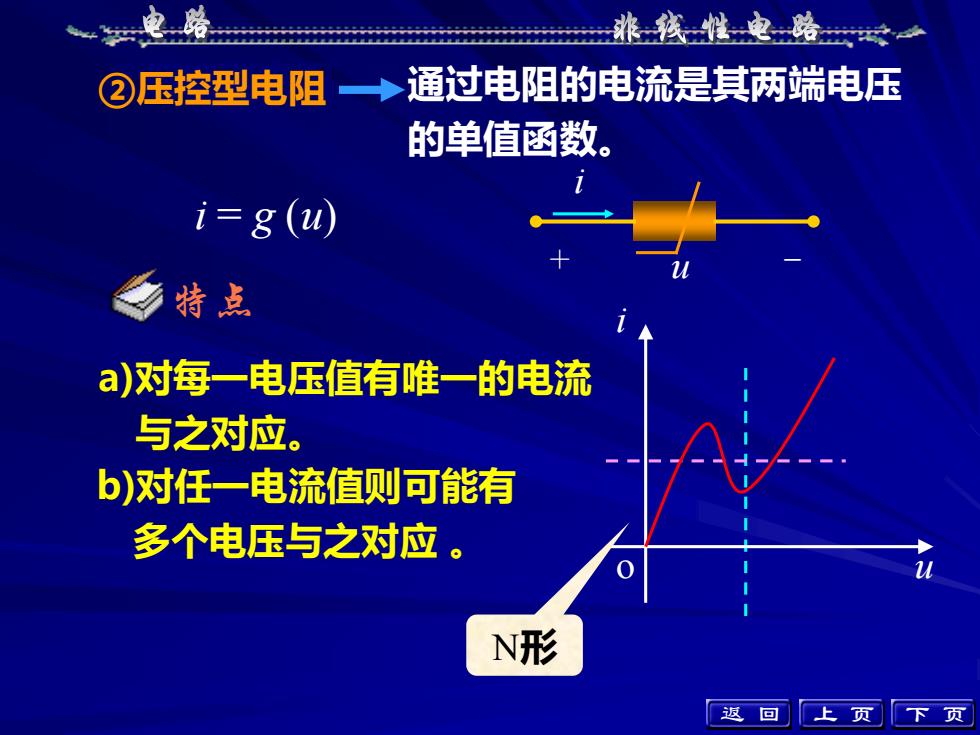

一电路非线性电路通过电阻的电流是其两端电压②压控型电阻的单值函数i=g(u)特点a)对每一电压值有唯一的电流与之对应。b)对任一电流值则可能有多个电压与之对应N形返上回页
通过电阻的电流是其两端电压 的单值函数。 上 页 下 页 ②压控型电阻 + u - i i = g (u) 特点 a)对每一电压值有唯一的电流 与之对应。 b)对任一电流值则可能有 多个电压与之对应 。 u i o N形 返 回

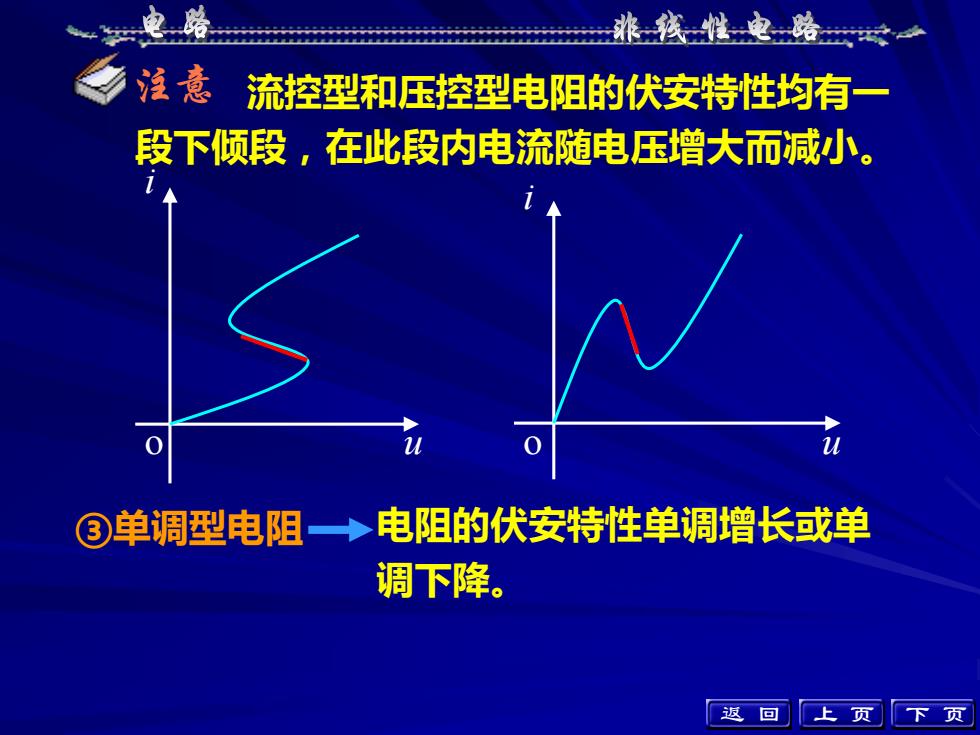

电路非线性电路注意流控型和压控型电阻的伏安特性均有一段下倾段，在此段内电流随电压增大而减小。③单调型电阻一→电阻的伏安特性单调增长或单调下降。返上回页F
上 页 下 页 注意 流控型和压控型电阻的伏安特性均有一 段下倾段，在此段内电流随电压增大而减小。 u i u o i o ③单调型电阻 电阻的伏安特性单调增长或单 调下降。 返 回

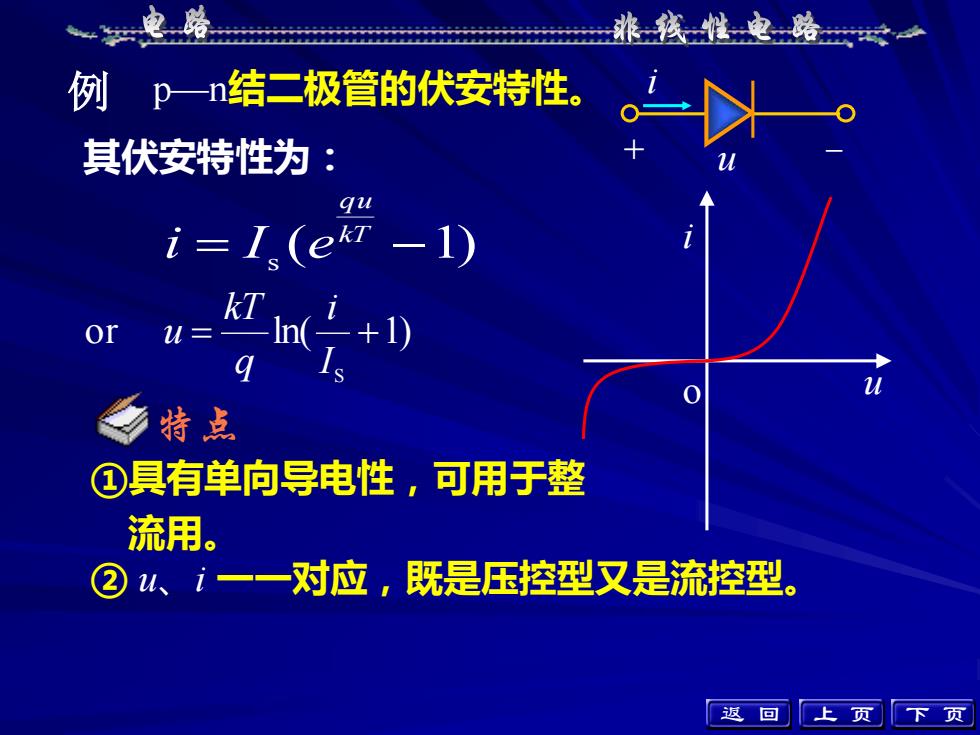

电路非线性电路例p一n结二极管的伏安特性。其伏安特性为：qui=I(ekT-1kTInoru=9O特点①具有单向导电性，可用于整流用。u、i一一对应，既是压控型又是流控型返上回页下页
上 页 下 页 例 p—n结二极管的伏安特性。 o u i + u - i 其伏安特性为： ( 1) = s − kT qu i I e or ln( 1) S = + I i q kT u 特点 ①具有单向导电性，可用于整 流用。 ② u、i 一一对应，既是压控型又是流控型。 返 回

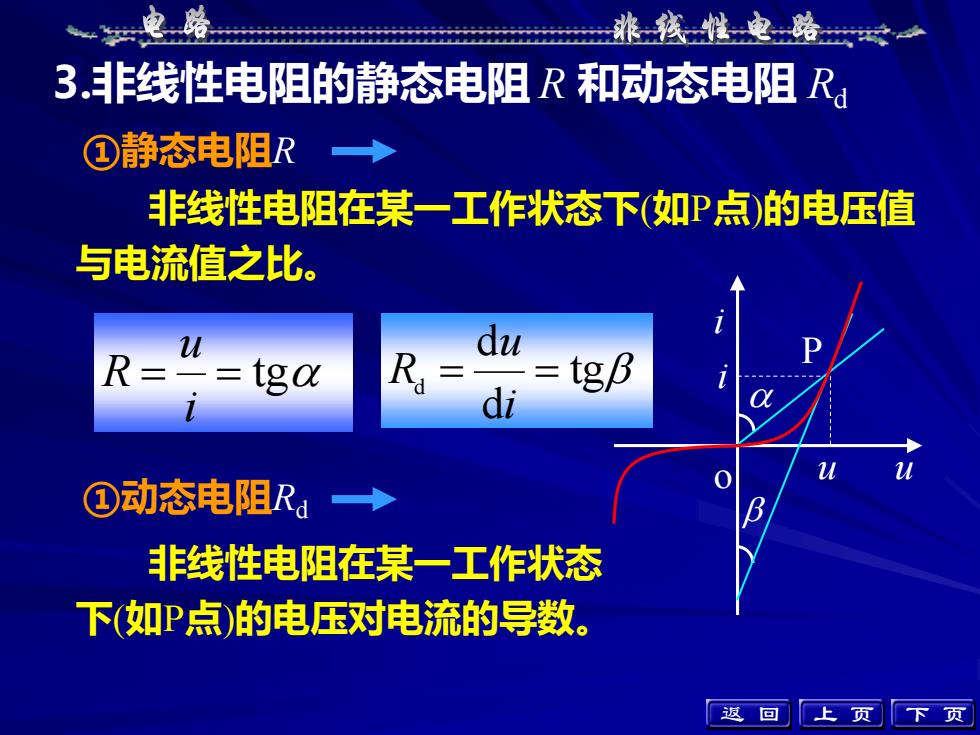

电路非线性电路3.非线性电阻的静态电阻R和动态电阻Rd①静态电阻R非线性电阻在某一工作状态下（如P点）的电压值与电流值之比。duPR.R===tgαtgβdiauu0①动态电阻RB非线性电阻在某一工作状态下（如P点）的电压对电流的导数返上回页下页
3.非线性电阻的静态电阻 R 和动态电阻 Rd 非线性电阻在某一工作状态下(如P点)的电压值 与电流值之比。 上 页 下 页 ①静态电阻R 非线性电阻在某一工作状态 下(如P点)的电压对电流的导数。 ①动态电阻Rd o u i u i P = = tg i u R tg d d d = = i u R 返 回

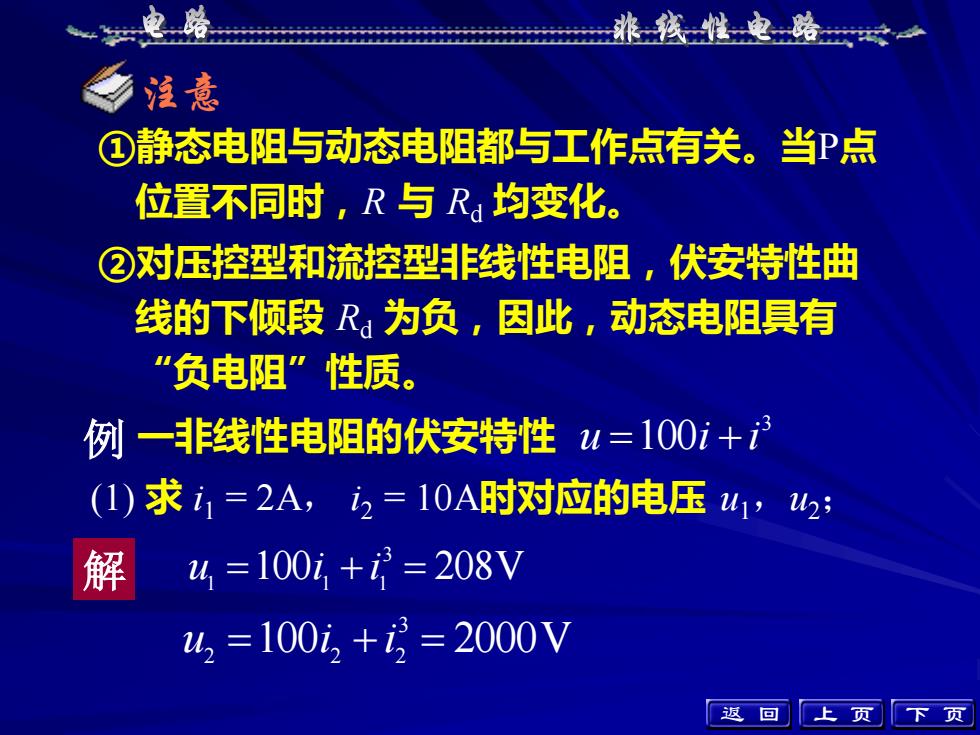

电路非线性电路注意当P点①静态电阻与动态电阻都与工作点有关。位置不同时，R与R.均变化。②对压控型和流控型非线性电阻，伏安特性曲线的下倾段没R为负，因此，动态电阻具有性质。“负电阻”u=100i+i例一非线性电阻的伏安特性(1)求i=2A， iz=10A时对应的电压Uj, U2解u, =100i +i=208Vu, = 100i, +i = 2000 V返上回页?页
上 页 下 页 例 注意 ①静态电阻与动态电阻都与工作点有关。当P点 位置不同时，R 与 Rd 均变化。 一非线性电阻的伏安特性 3 u =100i + i (1) 求 i1 = 2A， i2 = 10A时对应的电压 u1，u2； 解 100 208V 3 u1 = i 1 + i 1 = 100 2000V 3 u2 = i 2 + i 2 = ②对压控型和流控型非线性电阻，伏安特性曲 线的下倾段 Rd 为负，因此，动态电阻具有 “负电阻”性质。 返 回
