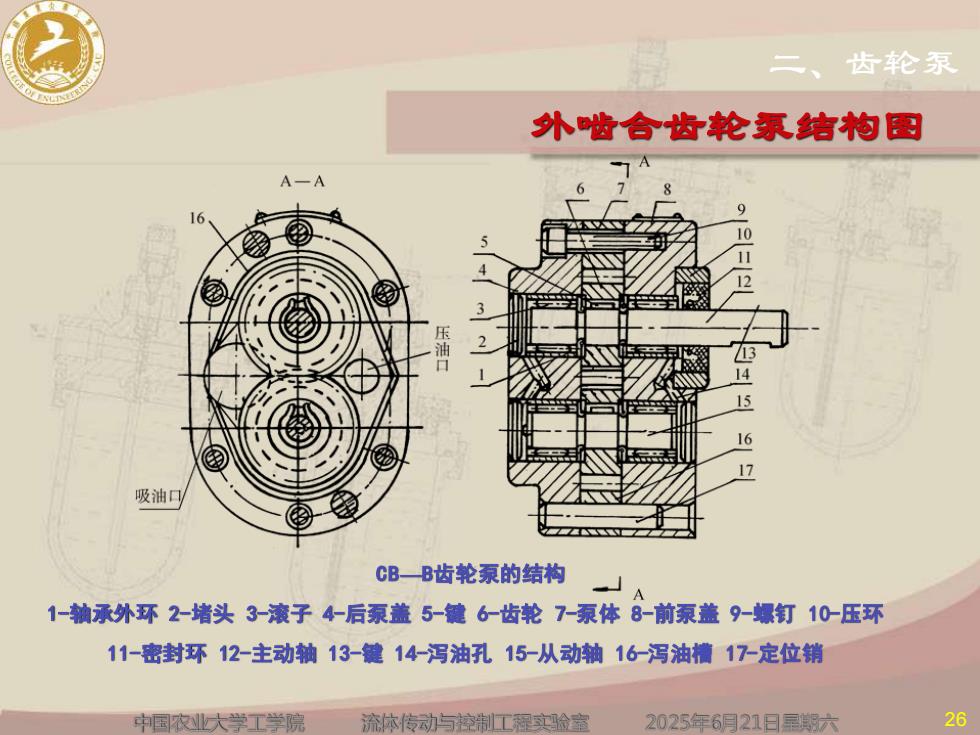

齿轮泵外齿合齿轮泵结构图A-A6432压油113口4-16吸油口CBB齿轮泵的结构1-轴承外环2-堵头3-滚子4-后泵盖5-键 6-齿轮7-泵体8-前泵盖9-螺钉 10-压环11-密封环 12-主动轴 13-键14-泻油孔 15-从动轴 16-泻油槽 17-定位销26中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 26 二、齿轮泵 外啮合齿轮泵结构图 CB—B齿轮泵的结构 1-轴承外环 2-堵头 3-滚子 4-后泵盖 5-键 6-齿轮 7-泵体 8-前泵盖 9-螺钉 10-压环 11-密封环 12-主动轴 13-键 14-泻油孔 15-从动轴 16-泻油槽 17-定位销

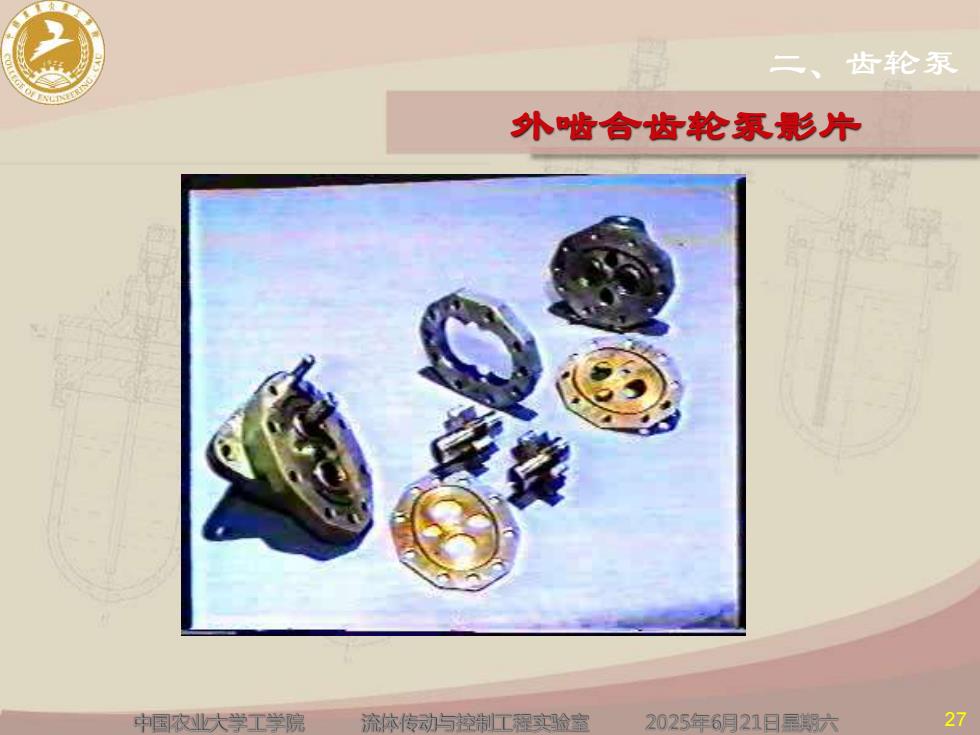

齿轮泵外齿合齿轮泵影片T-27中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 27 二、齿轮泵 外啮合齿轮泵影片

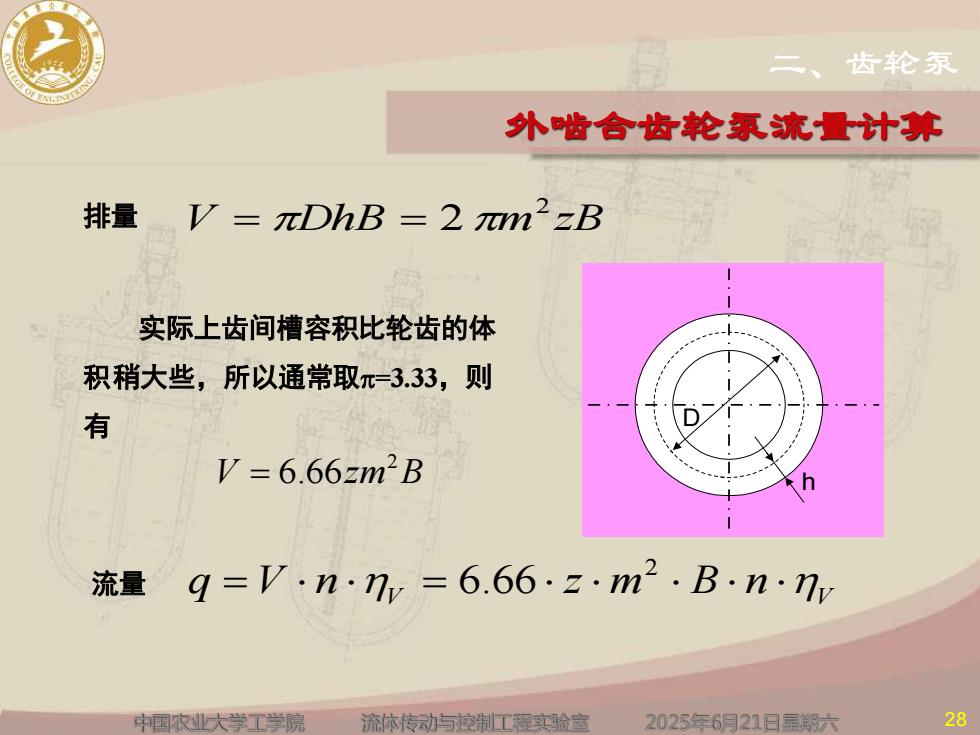

二、齿轮泵外啮合齿轮泵流量计算排量V=元DhB=2元mzB实际上齿间槽容积比轮齿的体积稍大些，所以通常取元=3.33，则D有V = 6.66zm2BFq = V.n.nv = 6.66.z·m2.B.n·nv流量28中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 28 二、齿轮泵 实际上齿间槽容积比轮齿的体 积稍大些，所以通常取=3.33，则 有 D h V DhB m zB2 排量 = = 2 V m B n V q = V n = z 2 流量 6.66 外啮合齿轮泵流量计算 2 V zm B = 6.66

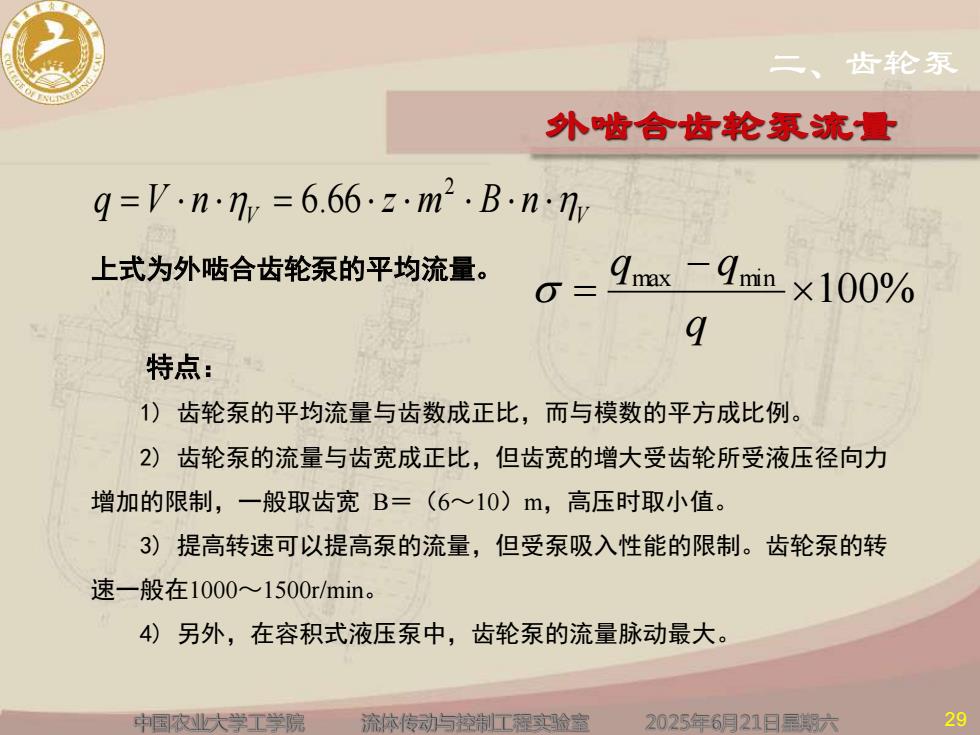

二、齿轮泵外齿合齿轮泵流量q=V.n·nv =6.66.z·m?.B.n nv上式为外啮合齿轮泵的平均流量。Amax -qmin ×100%aq特点：1）齿轮泵的平均流量与齿数成正比，而与模数的平方成比例2）齿轮泵的流量与齿宽成正比，但齿宽的增大受齿轮所受液压径向力增加的限制，一般取齿宽B=（610）m，高压时取小值。3）提高转速可以提高泵的流量，但受泵吸入性能的限制。齿轮泵的转速一般在1000~1500r/min。4）另外，在容积式液压泵中，齿轮泵的流量脉动最大。29中国农业大学工学院流体传动与控制工实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 29 上式为外啮合齿轮泵的平均流量。 特点： 1) 齿轮泵的平均流量与齿数成正比，而与模数的平方成比例。 2) 齿轮泵的流量与齿宽成正比，但齿宽的增大受齿轮所受液压径向力 增加的限制，一般取齿宽 B＝（6～10）m，高压时取小值。 3) 提高转速可以提高泵的流量，但受泵吸入性能的限制。齿轮泵的转 速一般在1000～1500r/min。 4) 另外，在容积式液压泵中，齿轮泵的流量脉动最大。 V V q = V n = z m B n 2 6.66 二、齿轮泵 外啮合齿轮泵流量 max min 100% − = q q q

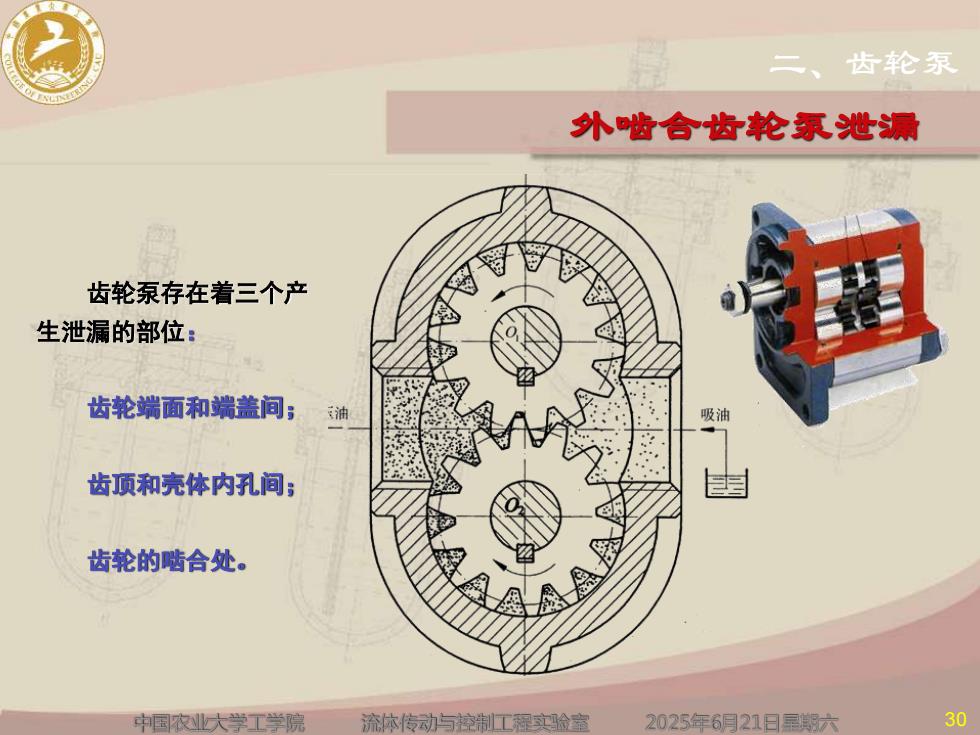

齿轮泵外齿合齿轮泵泄漏齿轮泵存在着三个产生泄漏的部位：齿轮端面和端盖间；油吸油专齿顶和壳体内孔间齿轮的啮合处。福A30中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 30 齿轮泵存在着三个产 生泄漏的部位： 齿轮端面和端盖间； 齿顶和壳体内孔间； 齿轮的啮合处。 二、齿轮泵 外啮合齿轮泵泄漏
